一种均匀送风系统的制作方法

本实用新型涉及通风系统领域，特别是涉及一种均匀送风系统。

背景技术：

现有的畜舍送风系统通常采用狭窄的送风筒，新鲜空气通过送风筒的送风口到达畜舍内部，废气通过送风系统抽走。但是由于通过送风筒的一端进行送风，不仅其体积有限，而且很难均匀地将新鲜空气送到畜舍内，如果送风筒的体积太大则会占用畜舍大量的内部空间，不利于通风。

因此，如何给畜舍进行均匀地供风，是本领域技术人员急需解决的技术问题。

技术实现要素：

本实用新型的目的是提供一种均匀送风系统，可以均匀地给畜舍内部提供新鲜空气。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种均匀送风系统，包括畜舍，所述畜舍上部设有封板，所述封板和所述畜舍的顶部构成送风通道，所述封板和所述畜舍的侧壁固定连接，所述封板上设有多个均匀分布的送风孔。

优选地，还包括和所述送风通道相互连通的降温室。

优选地，所述降温室内设有湿帘和给所述湿帘供水的供水装置以及用于对水进行回收的回收装置。

优选地，还包括用于将所述回收装置回收的水提供给所述供水装置的循环装置。

优选地，所述送风孔为圆形孔。

优选地，所述圆形孔矩形阵列设置于所述封板上。

与现有技术相比，上述技术方案具有以下优点：

本实用新型所提供的一种均匀送风系统，包括畜舍，畜舍上部设有封板，封板和畜舍的顶部构成送风通道，封板和畜舍的侧壁固定连接，封板上设有多个均匀分布的送风孔。通过畜舍上部的封板和畜舍顶部构成的送风通道，其中封板上设有多个均匀分布的送风孔，通过这些送风孔可以将新鲜空气均匀地输送到畜舍内，而且保证畜舍内的各个角落都可以获取到新鲜空气。

附图说明

为了更清楚地说明本实用新型或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种具体实施方式所提供的一种均匀送风系统的结构示意图；

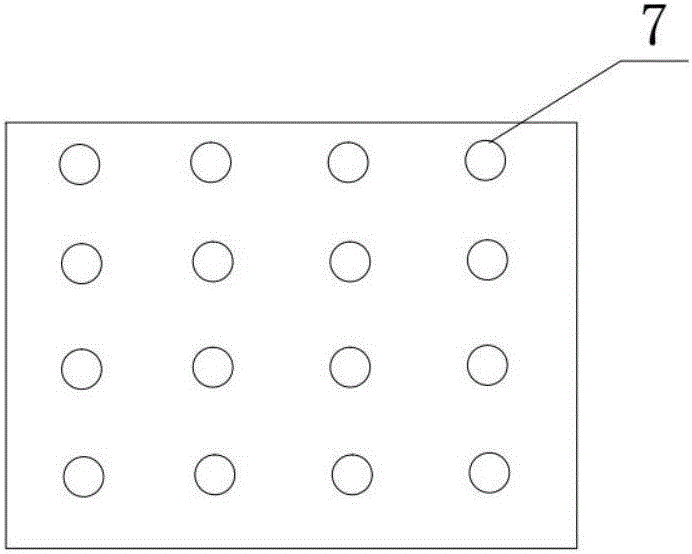

图2为图1中的封板的结构示意图。

附图标记如下：

1为畜舍，2为封板，3为畜舍顶部，4为供水装置，5为湿帘，6为回收装置，7为送风孔。

具体实施方式

正如背景技术部分所述，目前的送风系统很难将新鲜空气均匀地输送到畜舍内。

基于上述研究的基础上，本实用新型实施例提供了一种均匀送风系统，包括畜舍，畜舍上部设有封板，封板和畜舍的顶部构成送风通道，封板和畜舍的侧壁固定连接，封板上设有多个均匀分布的送风孔。通过畜舍上部的封板和畜舍顶部构成的送风通道，其中封板上设有多个均匀分布的送风孔，通过这些送风孔可以将新鲜空气均匀地输送到畜舍内，而且保证畜舍内的各个角落都可以获取到新鲜空气。

为了使本实用新型的上述目的、特征和优点能够更为明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在以下描述中阐述了具体细节以便于充分理解本实用新型。但是本实用新型能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广。因此本实用新型不受下面公开的具体实施方式的限制。

请参考图1和图2，图1为本实用新型一种具体实施方式所提供的一种均匀送风系统的结构示意图；图2为图1中的封板的结构示意图。

本实用新型的一种具体实施方式提供了一种均匀送风系统，包括畜舍1，畜舍1上部设有封板2，封板2和畜舍顶部3构成送风通道，封板2和畜舍1的侧壁固定连接，封板2上设有多个均匀分布的送风孔7。

在本实施例中，通过畜舍1上部的封板2和畜舍顶部3构成的送风通道，其中封板2上设有多个均匀分布的送风孔7，通过这些送风孔7可以将新鲜空气均匀地输送到畜舍1内，而且保证畜舍1内的各个角落都可以获取到新鲜空气。

进一步地，还包括和送风通道的相互连通的降温室。当温度较高时，可以由降温室通过送风通道给畜舍1输送冷空气，保证畜舍1内的温度处于一个较为稳定的状态。

更进一步地，降温室内设有湿帘5和给湿帘5供水的供水装置4以及用于对水进行回收的回收装置6。当温度较低或者处于正常温度时，可以将湿帘5收起在畜舍1的顶部；当温度较高时，可以将湿帘5放下，并通过供水装置4给湿帘5供水，此时外界的空气通过湿帘5后不仅会降低其温度还可以增加其湿度，进而通过送风通道输送至畜舍1。其中为了减少水资源的浪费，可以在降温室内设置回收装置6，将从湿帘5上落下的水进行回收。

其中，本系统还包括用于将回收装置6回收的水提供给供水装置4的循环装置。例如循环装置可以包括循环泵，供水装置4可以包括喷水枪，循环泵可以将回收的水输送给喷水枪，然后通过喷水枪喷洒在湿帘5上。

为了便于空气的流通，送风孔7优选为圆形孔。当然也可以为其它形状的孔，例如椭圆孔，本实用新型对此不做限定具体视情况而定。

进一步地，圆形孔矩形阵列设置于封板2上。矩形阵列指的是圆形孔呈矩形分布于封板2上。当然若封板2为圆形的也可以圆形阵列设置于封板2上，若封板2为六边形的，也可以将送风孔7按六边形阵列设置于封板2上，本实施例对此不做限定，具体视情况而定。

以上对本实用新型所提供的一种均匀送风系统进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
