一种袋装培养基高压灭菌用支撑装置的制作方法

本实用新型属于培养基支撑装置领域，具体的提供了一种袋装培养基高压灭菌用支撑装置。

背景技术：

袋装培养基在甘蔗组培苗研究中得到广泛应用。袋装培养基配制时，需将基础培养基装入袋子后经过高温灭菌再放入其它营养成分。由于后期还需加入其它营养成分，如果将袋口扎起来再消毒，后期还需花功夫解开，费时费力，培养基还容易洒落。近年来，实验室也出现了一些专门支撑未封口的培养基的装置。但每装一袋培养基就要用固定装置夹紧一次，工序繁琐、效率低。

技术实现要素：

本实用新型的目的是克服上述缺陷，提供一种袋装培养基高压灭菌用支撑装置。

本实用新型的技术方案：一种袋装培养基高压灭菌用支撑装置，包括夹紧支架、支撑盒和隔板，所述夹紧支架横截面为三角形，夹紧支架顶部开口，且开口处设有夹紧部，所述支撑盒包括盒体及盒盖，所述盒盖左、右两侧均设有卡槽，所述隔板两端可拆卸地卡设于所述卡槽内。

使用时，将培养基装入袋子后依靠在所述隔板上；装够一定量后，再将培养基从两侧放入夹紧支架内，并将袋口置于夹紧部内；然后将装有袋装培养基的夹紧支架放入支撑盒内；最后把隔板拆开，把支撑盒盖上，并放入灭菌炉内灭菌。每个灭菌炉可装多个支撑盒，每个支撑盒可放多个夹紧支架，每个夹紧支架又可放多袋培养基。

优选的，所述卡槽与盒盖间的夹角为锐角。有利于培养袋椅靠，同时相同的厚度，卡槽的长度可做得长些，更有利于固定。

优选的，所述盒盖与盒体铰接，盒盖完全打开时，盒盖与盒体间的夹角为α，90＜α＜180°。即盒盖打开时，与水平面呈倾斜状，更有利于放置袋装培养基。

优选的，盒盖与盒体间还铰接有连接杆，所述连接杆由相互铰接的第一连杆和第二连杆组成。结构更稳固。

优选的，所述支撑盒的两侧设有上下错开的透气孔。有利于高压消毒时水蒸气在支撑盒内对流与均匀分布，更有利于消毒。

优选的，所述支撑盒底部设有支脚和透气孔。支撑盒层叠后放入高压灭菌炉后，每个支撑盒间留有间隙，有利于蒸汽的流通，更有利于消毒。

优选的，所述夹紧支架底部及两侧壁上均设有透气孔，且夹紧支架两侧壁上的透气孔相互错开。有利于消毒时蒸汽的流通。

优选的，所述夹紧部内侧设有相啮合的防滑突棱。将平面夹紧变为曲面夹紧，夹紧效果更好，避免污染。

本实用新型优点：1、隔板的设置，可用于放置袋装培养基，装够一定数量后再用夹紧支架固定，与每装一袋就放入夹紧支架一次相比，可减少工序，且可有效避免培养基洒落。

2、透气孔、支脚等的设置有利于蒸汽的流通于均匀分布，更有利于消毒。

3、防滑突棱的设置，更有利于夹紧。

附图说明

图1为本实用新型的结构示意图。

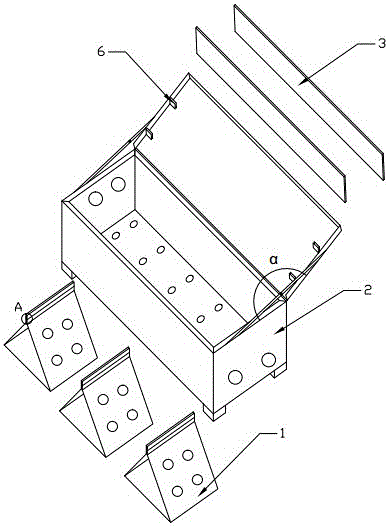

图2为本实用新型的拆分结构示意图。

图3为A处放大图。

图1至图3中的附图标号为：1-夹紧支架，2-支撑盒，3-隔板，4-盒体，5-盒盖，6-卡槽，7-连接杆，8-第一连杆，9-第二连杆，10-透气孔，11-支脚，12-夹紧部，13-防滑突棱。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。

如图1-3所示，一种袋装培养基高压灭菌用支撑装置，包括夹紧支架1、支撑盒2和隔板3，所述支撑盒2包括盒体4及盒盖5，所述盒盖5左、右两侧均设有卡槽6，所述隔板3两端可拆卸地卡设于所述卡槽6内。所述卡槽6与盒盖5间的夹角为锐角。所述盒盖5与盒体4铰接，盒盖5完全打开时，盒盖5与盒体4间的夹角为α，α=160°。盒盖5与盒体4间还铰接有连接杆7，所述连接杆7由相互铰接的第一连杆8和第二连杆9组成。所述支撑盒2的两侧设有上下错开的透气孔10。支撑盒2底部设有支脚11和透气孔10。

所述夹紧支架1横截面为三角形，夹紧支架1顶部开口，且开口处设有夹紧部12，所述夹紧部12内侧设有相啮合的防滑突棱13。夹紧支架1底部及两侧壁上均设有透气孔10，且夹紧支架1两侧壁上的透气孔10相互错开。

使用时，将培养基装入袋子后依靠在所述隔板3上；装够一定数量后，再将培养基从两侧放入夹紧支架1内，并将袋口置于夹紧部12内；然后将装有袋装培养基的夹紧支架1放入支撑盒2内；最后把隔板3拆开，把支撑盒2盖上，并放入灭菌炉内灭菌。本实用新型可减少工序，提高盛装效率，并有效避免培养基滑落。

应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种修改或改动，这些等价形式同样落于本申请所附权利要求书所限定的范围。
