一种养殖猪舍的制作方法

本实用新型属于养殖技术领域，具体涉及一种养殖猪舍。

背景技术：

近年来，我国养殖业发展十分迅速，随着生活水平的大大提高，人们对猪肉的需求量日益增加，对肉食品质的要求也越来越高。当前，市场上虽然供给的猪肉多了，但品质下降了，表现为肉的香味不浓了，农药残留、金属残留、抗生素及激素残留大大超标了，人们在食用猪肉时，不但感受不到肉味的鲜美，反而还会对人们的健康造成危害。

我国的养猪场都建在地面上，猪粪等排出物对环境污染越来越严重，污染物浓度高，治理难度和投资大、运行费用高，已成为制约养猪业持续发展的关键之一。

技术实现要素：

针对上述现有技术中描述的不足，本实用新型的目的是提供一种自动除粪，不需要人工，且清除干净，效率高，并与将粪便循环利用的养殖猪舍。

为实现上述技术目的，本实用新型所采用的技术方案如下：

一种养殖猪舍，包括猪舍本体，猪舍本体内的隔墙将猪舍划分为养殖区和工作区，在养殖区内设有漏缝底板，在漏缝地板下方设置有储粪板，储粪板通过支腿安装在输送通道内并与排污沟连通；所述储粪板上设置有漏尿孔，在储粪板的下方安装有导流板，导流板安装在支腿上，在导流板上设置有导流槽，且导流板与储液池相通，储液池通过泵等设备将尿液抽至农田中，既补充水分又能提供农作物需要的矿物元素；在储粪板一端安装有双轴电机，双轴电机的一个输出轴上安装有第一主动链轮，双轴电机的另一个输出轴上安装有第二主动链轮；在储粪板另一端安装有第一从动链轮和第二从动链轮，第一主动链轮与第一从动链轮通过第一链条连接；第二主动链轮与第二从动链轮通过第二链条连接；在第一链条和第二链条之间安装有若干刮板组件，所述刮板组件包括支撑件，在支撑件的下部平行安装有硬刮板和软刮板，硬刮板位于软刮板的前侧。

所述支撑件下端设置有燕尾槽，硬刮板上端设置有燕尾榫，燕尾榫与燕尾槽相配合将硬刮板安装在支撑件上。硬刮板以榫卯结构安装在支撑件上，当硬刮板损坏时可快速拆卸更换。

所述硬刮板的下端设置有倾斜部，所述倾斜部位于硬刮板远离软刮板的一侧；且所述倾斜部的截面为弧形。倾斜部的设置便于刮除干净且残留少。

本实用新型漏缝地板将粪便和尿液排至储粪板上，由于储粪板上设置有漏尿孔，所以储粪板实现了粪便与尿液的分离，尿液漏至导流板上并顺着导流槽流至储液池内，通过泵等抽吸设备将尿液抽至农田中，给农作物灌溉。粪便留在储粪板上，双轴电机转动，第一主动链轮通过第一链条带动第一从动链轮转动，第二主动链轮通过第二链条带动第二从动链轮转动，安装在第一链条和第二链条之间的刮板组件随第一链条和第二链条移动，从而将储粪板上的粪便刮除并输送至排污沟内，排污沟将粪便输送至沼气池内产生沼气，供农家使用，而且剩余物还可输送至养鱼场。且刮板组件采用双重刮板结构，提高刮除效果，且能避免刮板损坏不能使用的情况的发生，而且，硬刮板均是通过榫卯结构安装在支撑件上，可快速拆卸更换，特别是硬刮板下端设置的弧形倾斜部一方面使得刮除更干净，另一方面还能减少硬刮板上的残留。本实用新型在保证猪舍环境卫生的前提下，将粪便与尿液用于农作物等其他养殖产业，避免了浪费与污染。

附图说明

图1为本实用新型的结构示意图。

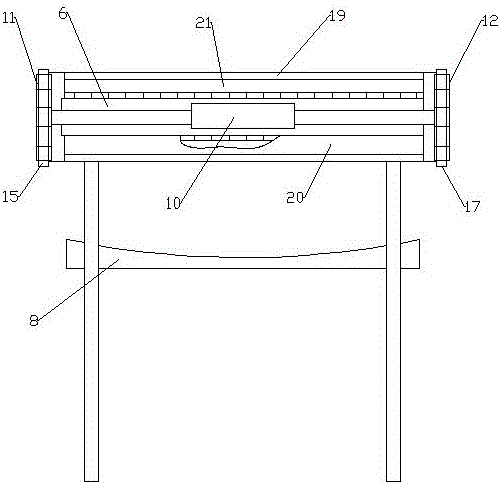

图2为本实用新型储粪板、导流板、双轴电机和刮板组件的装配左视图。

图3为本实用新型储粪板、导流板、双轴电机和刮板组件的装配右视图。

图4为本实用新型储粪板的结构示意图。

图5为本实用新型刮板组件的结构示意图。

具体实施方式

如图1-5所示，一种养殖猪舍，包括猪舍本体1，猪舍本体1内的隔墙2将猪舍本体1划分为养殖区3和工作区4。在养殖区3内设有漏缝底板5，在漏缝地板5下方设置有储粪板6。储粪板6通过支腿安装在输送通道7内并与排污沟16连通。

所述储粪板6上设置有漏尿孔，在储粪板6的下方安装有导流板8，导流板8安装在支腿上，在导流板8上设置有导流槽，且导流板8与储液池9相通，储液池通过泵等设备将尿液抽至农田中，既补充水分又能提供农作物需要的矿物元素。

在储粪板6一端安装有双轴电机10，双轴电机10的一个输出轴上安装有第一主动链轮11，双轴电机10的另一个输出轴上安装有第二主动链轮12。在储粪板6另一端安装有第一从动链轮13和第二从动链轮14，第一主动链轮11与第一从动链轮13通过第一链条15连接。第二主动链轮12与第二从动链轮14通过第二链条17连接；在第一链条15和第二链条17之间安装有若干刮板组件18，所述刮板组件18包括支撑件19，在支撑件19的下部平行安装有硬刮板20和软刮板21，硬刮板20位于软刮板21的前侧。

具体地，所述支撑件19下端设置有燕尾槽22，硬刮板20上端设置有燕尾榫23，燕尾榫23与燕尾槽22相配合将硬刮板20安装在支撑件19上。硬刮板以榫卯结构安装在支撑件上，当硬刮板损坏时可快速拆卸更换。

优选地，所述硬刮板20的下端设置有倾斜部，所述倾斜部位于硬刮板20远离软刮板21的一侧；且所述倾斜部的截面为弧形。倾斜部的设置便于刮除干净且残留少。

粪便和尿液从漏缝地板漏至储粪板上，由于储粪板上设置有漏尿孔，所以储粪板实现了粪便与尿液的分离，尿液漏至导流板上并顺着导流槽流至储液池内，通过泵等抽吸设备将尿液抽至农田中，给农作物灌溉。粪便留在储粪板上，双轴电机转动，第一主动链轮通过第一链条带动第一从动链轮转动，第二主动链轮通过第二链条带动第二从动链轮转动，安装在第一链条和第二链条之间的刮板组件随第一链条和第二链条移动，从而将储粪板上的粪便刮除并输送至排污沟内，排污沟将粪便输送至沼气池内产生沼气，供农家使用，而且剩余物还可输送至养鱼场。
