一种植物鲜料和干饲料混合喂养设备的制作方法

本实用新型涉及一种养猪设备，具体涉及一种植物鲜料和干饲料混合喂养设备。

背景技术：

随着科学技术的进行，人们生活水平的提高，人们对猪肉的需求量越来越大，尤其在人口众多的中国，为此饲料喂养的方式越来越广泛，在大规模养猪场中，一般养猪户都给猪喂食的是从工厂中进来的饲料，但有的时候需要多种饲料混合喂养的时候通过搅拌设备来将饲料混合，而大颗粒的饲料一般都是需要通过机械设备来将其粉碎在参杂到饲料中去，一般的设备都是直接将饲料粉碎后直接输出，并需要人工用工具将饲料铲起，这样的方式不仅非常的费力而且这些现有设备无法一次性粉碎大量的饲料；另外单纯的采用饲料喂养成本又很高，一般都需要人工加入草料与饲料进行混合，这样一来既能满足喂养需求，又能节约成本，唯一不足就是人工混合时废时废力；为了解决上述问题，中国专利申请号：201520123750.8，公开了及一种猪饲料混合机，包括工作台和混合桶，在工作台上竖直安装有自动旋转的旋转轴，旋转轴顶部位于工作台上表面，在旋转轴顶部水平安装有旋转盘，混合桶放置在旋转盘上，并且与旋转盘呈旋转配合连接，在混合桶外侧壁的左半部分设置横截面为半圆型结构的固定套，混合桶左半部分独立设置在固定套内，在固定套与混合桶之间设置有滑动配合的滑动机构，在混合桶右侧设置有与之滑动配合的定位机构。本实用新型其结构简单，在进行饲料和草料混合时省时省力，适用于大批量饲料的加工，而且合理控制了人员成本；但其混料比较粗糙，且无法与干饲料充分混合。

技术实现要素：

为解决上述问题，本实用新型提出了一种植物鲜料和干饲料混合喂养设备，能够先对植物鲜料进行粉碎和混合，接着和干饲料全面混合，既节省了成本，又提高了其营养成分。

本实用新型的植物鲜料和干饲料混合喂养设备，包括储料罐；所述储料罐下方设置有一混料碎料桨；所述储料罐底部安装有三支撑架；所述支撑架间固定有固定杆；所述支撑架上安装有一控制器；所述混料碎料桨底部安装有一转轴；所述转轴通过传动件安装到动力机构；所述储料罐底部一侧设置有一出料口；所述出料口上安装有一出料闸门；所述储料罐顶部设置有罐盖；所述罐盖上设置有进料口，所述进料口通过传料螺杆连接到进料斗；所述罐盖顶部还安装有鲜料碎料仓，所述鲜料碎料仓内安装有粉碎刀总成；所述粉碎刀总成其主轴与粉碎动力机构安装；所述鲜料碎料仓其输出斗嵌入储料罐内侧。

进一步地，所述控制器设置有电源开关和转速调节旋钮。

进一步地，所述传料螺杆通过支撑杆与支撑架固定。

本实用新型与现有技术相比较，本实用新型的植物鲜料和干饲料混合喂养设备，使用时，先将将饲料倒入进料斗内，通过进料管将饲料送至储料罐内，通过混料碎料桨来将多种干饲料粉碎混合，同时通过将鲜料，如鲜草和农作物藤蔓等送至鲜料碎料仓，通过其内侧的粉碎刀总成粉碎，并将碎料与干饲料再次混合，并从出料口输出，本设备使得饲料喂养成本低，且营养更加全面。

附图说明

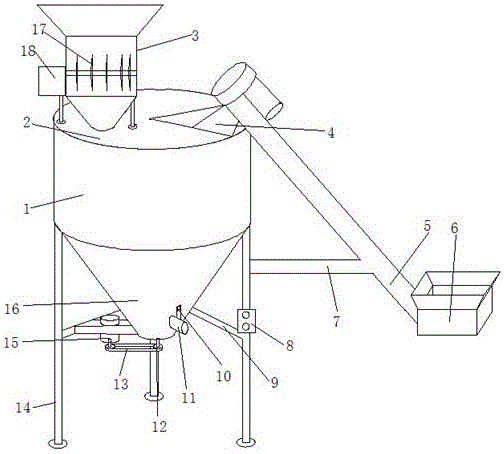

图1是本实用新型的整体结构示意图。

具体实施方式

如图1所示，本实用新型的植物鲜料和干饲料混合喂养设备，包括储料罐1；所述储料罐1下方设置有一混料碎料桨16；所述储料罐1底部安装有三支撑架14；所述支撑架14间固定有固定杆9；所述支撑架14上安装有一控制器8；所述混料碎料桨16底部安装有一转轴12；所述转轴12通过传动件13连接到动力机构15；所述混料碎料桨16底部一侧设置有一出料口11；所述出料口11上安装有一出料闸门10；所述储料罐1顶部设置有罐盖2；所述罐盖2上设置有进料口4，所述进料口4通过传料螺杆5连接到进料斗6；所述罐盖2顶部还安装有鲜料碎料仓3，所述鲜料碎料仓3内安装有粉碎刀总成17；所述粉碎刀总成17其主轴与粉碎动力机构18安装；所述鲜料碎料仓3其输出斗嵌入储料罐1内侧。

所述控制器8设置有电源开关和转速调节旋钮。

所述传料螺杆通过支撑杆7与支撑架14固定。

本实用新型的植物鲜料和干饲料混合喂养设备，本实用新型的植物鲜料和干饲料混合喂养设备，使用时，先将将饲料倒入进料斗内，通过进料管将饲料送至储料罐内，通过混料碎料桨来将多种干饲料粉碎混合，同时通过将鲜料，如鲜草和农作物藤蔓等送至鲜料碎料仓，通过其内侧的粉碎刀总成粉碎，并将碎料与干饲料再次混合，并从出料口输出，本设备使得饲料喂养成本低，且营养更加全面。

上述实施例，仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
