可移动室内自动控制绿化墙的制作方法

本发明涉及一种家庭绿色植物绿化组合装置，具体涉及一种可移动室内自动控制绿化墙。

背景技术：

在生态环境日益紧张的背景下，室内绿化成了一个趋势，室内垂直绿化作为一种特殊景观形式已经慢慢的融入我们的生活，它是关于呼吸的改革，不仅仅让人们的身体健康，更满足了人们在日益紧张的城市空间中，依然希望接触自然，与自然交流的心理，在视野中有一点绿色。让每个人都可以真正拥有一片私家花园，在不同的种类和叶片的形态下，还有令人刮目相看的植物质感，青荫翠绿中点缀着五彩缤纷的花朵，在赏心悦目下呈现明媚的第二自然。

但是目前普通百姓家中都会养殖一些盆种植物，这些植物多种多样，但是每家养殖的植物种类有限，且由于每种植物的特性，且由于主人对于植物特性的不了解，常常造成植物死亡，这给人带来很多的困扰。植物种类有限，空间不能利用，不易长期养殖是当前大多数家养植物的困扰。

目前常见的家庭植物的培养主要有以下几种：1、骨架+花盆：通常先紧贴墙面或离开墙面5-10cm搭建平行于墙面的骨架，辅以滴灌或喷灌系统，再将事先绿化好的花盆嵌入骨架空格中，其优点是无论是地面植物还是山崖植物均可以选用，自动浇灌，更换植物方便；不足是需在墙外加骨架，厚度超过20cm，增大体量可能影响表观；因为骨架须固定在墙体上，在固定点处容易产生漏水隐患，骨架锈蚀等影响系统整体使用寿命；滴灌容易被堵失灵而导致植物缺水死亡。2、模块化墙面绿化：其建造工艺与骨架+花盆方式雷同，但改善之处是花盆变成了方块形、菱形等几何模块，这些模块组合更加灵活方便，模块中的植物和植物图案通常在苗圃中按要求预先定制好，经过数月的栽培养护后，再运往现场进行安装；寿命较骨架+花盆更长，不足是也需在墙外加骨架，厚度大于20cm，增大体量可能影响表观；因为骨架须固定在墙体上，在固定点处容易产生漏水隐患，骨架锈蚀等影响系统整体使用寿命；滴灌容易被堵失灵而导致植物缺水死亡，价格较相对高。3、铺贴式墙面绿化：这是世博会以后引进的新型垂直绿化方式，无需在墙面加设骨架，是通过工厂工业化生产：将平面浇灌系统、墙体种植袋复合在一层1.5mm厚高强度防水膜上，形成一个墙面种植平面系统，在现场直接将该系统固定在墙面上，并且固定点采用特殊的防水紧固件处理，防水膜除了承担整个墙面系统的重量外还同时对被覆盖的墙面起到防水的作用，也可以用防水性能好的pvc板为底板固定于与建筑墙上，可有效防止水分的渗透，防止建筑墙面受潮。植物可以在苗圃预制，也可以现场种植。其优点是无论地面植物还是山崖植物均可以选用，集自动浇灌，防水、超薄（小于10cm）、长寿命、易施工于一身；缺点是价格相对前几种较高。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种可移动室内自动控制绿化墙，它使得室内垂直绿化施工的过程相对简单，成本低廉，能实现自动施肥、自动浇水，大大降低了所需的人工，还能方便移动，可以摆放在家中任意位置。

为实现上述目的，本发明采用以下技术方案是：它包含箱体1、中间墙体2、自动控制装置3、两个固定板4、多个布袋5、集水槽6，箱体1的中间设置有中间墙体2，中间墙体2的两边表面上分别设置有固定板4，固定板4上整齐排列有多个布袋5，集水槽6设置在中间墙体2下部两侧。

所述的布袋5为袋状结构，上部开口，下部固定在连接在一起。

所述的布袋5由无纺布制作而成。无纺布可以渗透水但是泥土却无法渗透。

所述的箱体1为厢式结构，箱体1的两侧设置有竖向的立板。立板和中间墙体2可以保证箱体1的结构稳定。

所述的箱体1的底部设置有数个滚轮11，滚轮11均匀设置在箱体1的底板上，滚轮11上设置有锁紧装置12。滚轮11可以方便本发明的整体移动，方便移动本发明到所需的地点。

所述的箱体1的上部两侧分别设置有仿日照灯13，仿日照灯13通过支架14连接在箱体1的上部，仿日照灯13朝向布袋5。

所述的自动控制装置3包含控制主板31、水泵32、进水管33、滴灌网络34、含水量检测装置35，水泵32的电源控制端连接在水泵32上，水泵32的进水管33连接水源或者液态肥料仓，滴灌网络34通过网络管路连接水泵32的出水端连接到每个布袋5中，含水量检测装置35设置在一个布袋5中，含水量检测装置5信号输出端连接在控制主板31上。

本发明具体制作和使用方法如下：先做制作箱体1，在箱体1的下方设置数个滚轮，并设有锁止功能，既可移动也可静止。把已做好的双面式绿化墙通过固定板4安装在中间墙体2上。绿化墙包括植物袋即布袋5、滴灌网络34、仿日照灯13照明系统，自动营养液施肥器，成品植物等一并安装好。要对不同植物的生长质量、人工环境的适应能力、视觉效果、耐旱性、抗寒性、耐阴性、耐盐碱性、空气和水污染抵抗力、抵抗病虫害的能力等因素有所掌握，并进行动态监控。室内垂直绿化的灌溉系统和光照由于垂直绿化是用植物层层叠加在一起，解决供水灌溉的问题就成了重中之重。垂直绿化需要一个智能的灌溉系统。这个系统由定时器（定时供水），水槽，水位仪（缺水报警），水泵还有供水管道组成。通常植物的光照条件受户型、朝向、窗口大小等条件制约，室内采光环境不好或无日照环境可以通过灯具来进行人工补光让植物更好的发挥光合作用。

室内垂直绿化施工的过程相对简单，植物景观墙不但美观结实，更要维护和打理，定期的灌溉营养液，适时的修剪、更换植物、施肥、除虫、固化植物的大小等等也会为生活增添一种乐趣。

本发明的有益效果：1、有效清除室内有毒物质，比如可能引发白血病的甲醛、苯等，减少空气中的灰尘和微生物，是对抗装修污染最环保、最有效的方式。2、夏季消暑，冬季保温加湿，让你的房间四季如春，缓解pm2.5和城市热岛效应带来的压力。3、减少夜间二氧化碳的生成并可以有效减少电视机、冰箱、电脑所产生的辐射。4、植物释放出的挥发性物质具有安神养生的功效，可以产生具有保健功效的阴离子，缓解眼部疲劳，安神醒脑，提高工作效率。5、最贴心的绿色宠物，最环保的绿色建筑材料，帮助你装点居室。6、种植室内植物是最有益身心的休闲活动。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的结构示意图；

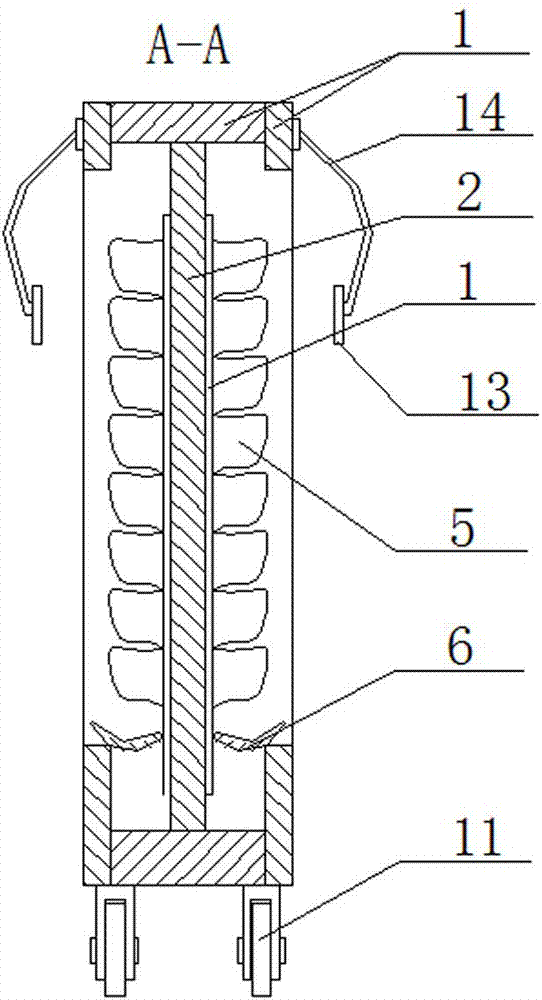

图2是图1的a-a向剖视图。

附图标记说明：箱体1、中间墙体2、自动控制装置3、两个固定板4、多个布袋5、集水槽6、滚轮11、锁紧装置12、仿日照灯13、支架14、控制主板31、水泵32、进水管33、滴灌网络34、含水量检测装置35。

具体实施方式

参看图1-图2所示，本具体实施方式采用的技术方案是：它由箱体1、中间墙体2、自动控制装置3、两个固定板4、多个布袋5、集水槽6组成，箱体1的中间设置有中间墙体2，中间墙体2的两边表面上分别设置有固定板4，固定板4上整齐排列有多个布袋5，集水槽6设置在中间墙体2下部两侧。

所述的布袋5为袋状结构，上部开口，下部固定在连接在一起。

所述的布袋5由无纺布制作而成。无纺布可以渗透水但是泥土却无法渗透。

所述的箱体1为厢式结构，箱体1的两侧设置有竖向的立板。立板和中间墙体2可以保证箱体1的结构稳定。

所述的箱体1的底部设置有数个滚轮11，滚轮11均匀设置在箱体1的底板上，滚轮11上设置有锁紧装置12。滚轮11可以方便本发明的整体移动，方便移动本发明到所需的地点。

所述的箱体1的上部两侧分别设置有仿日照灯13，仿日照灯13通过支架14连接在箱体1的上部，仿日照灯13朝向布袋5。

所述的自动控制装置3包含控制主板31、水泵32、进水管33、滴灌网络34、含水量检测装置35，水泵32的电源控制端连接在水泵32上，水泵32的进水管33连接水源或者液态肥料仓，滴灌网络34通过网络管路连接水泵32的出水端连接到每个布袋5中，含水量检测装置35设置在一个布袋5中，含水量检测装置5信号输出端连接在控制主板31上。

本发明先做制作箱体1，在箱体1的下方设置数个滚轮，并设有锁止功能，既可移动也可静止。把已做好的双面式绿化墙通过固定板4安装在中间墙体2上。绿化墙包括植物袋即布袋5、滴灌网络34、仿日照灯13照明系统，自动营养液施肥器，成品植物等一并安装好。要对不同植物的生长质量、人工环境的适应能力、视觉效果、耐旱性、抗寒性、耐阴性、耐盐碱性、空气和水污染抵抗力、抵抗病虫害的能力等因素有所掌握，并进行动态监控。室内垂直绿化的灌溉系统和光照由于垂直绿化是用植物层层叠加在一起，解决供水灌溉的问题就成了重中之重。垂直绿化需要一个智能的灌溉系统。这个系统由定时器（定时供水），水槽，水位仪（缺水报警），水泵还有供水管道组成。通常植物的光照条件受户型、朝向、窗口大小等条件制约，室内采光环境不好或无日照环境可以通过灯具来进行人工补光让植物更好的发挥光合作用。

室内垂直绿化施工的过程相对简单，植物景观墙不但美观结实，更要维护和打理，定期的灌溉营养液，适时的修剪、更换植物、施肥、除虫、固化植物的大小等等也会为生活增添一种乐趣。

本发明的有益效果：1、有效清除室内有毒物质，比如可能引发白血病的甲醛、苯等，减少空气中的灰尘和微生物，是对抗装修污染最环保、最有效的方式。2、夏季消暑，冬季保温加湿，让你的房间四季如春，缓解pm2.5和城市热岛效应带来的压力。3、减少夜间二氧化碳的生成并可以有效减少电视机、冰箱、电脑所产生的辐射。4、植物释放出的挥发性物质具有安神养生的功效，可以产生具有保健功效的阴离子，缓解眼部疲劳，安神醒脑，提高工作效率。5、最贴心的绿色宠物，最环保的绿色建筑材料，帮助你装点居室。6、种植室内植物是最有益身心的休闲活动。

以上所述，仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其它修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
