一种自动补水补肥植物种植装置的制作方法

本发明属于植物的种植和自动监控技术领域，尤其涉及一种自动补水补肥的植物种植装置。

背景技术：

目前市场上出售的花盆种类和形状有很多，但是所具备的结构和功能比较单一，基本只是一个种植的种植器皿，不能自动的补水施肥，极少一部分装置现实了自动的浇水功能，但是结构复杂，还需要人工的过多干预，随着社会的发展，科技的进步，现有的产品已经不能满足广大花卉爱好者的需要，同时，现有产品在种植过多的花卉盆景时需要投入大量的人力和物力去维护和培育，对于科技时代的要求已经显得格格不入。另外，现在也有部分产品实现了自动的浇水和施肥功能，但是不具备联网监控和操作，对于智能和远程管理的技术还未实现。

技术实现要素：

发明目的：针对上述现有技术和产品的不足，本发明提供一种自动补水补肥植物种植装置、，本发明现实了所述装置种植植物的自动化补水施肥、营养液的自动调节和远程管理。

技术方案：本发明公开了一种自动补水补肥植物种植装置，包括底座主体、三根支柱、营养液储存室、蓄水箱、中央处理单元、显示屏、温湿度检测器。所述的三根支柱上从上往下依次设有摄像头、滴管、喷雾头和小型水泵，所述的三根支柱底部与底座主体的上表面固定连接，所述的主体上部为营养液储存室，所述的营养液储存室的中间设有花盆凹槽，所述花盆凹槽的内部设有温湿度检测器，所述的温湿度检测器与中央处理单元连接，所述营养液储存室的下部为蓄水箱，所述蓄水箱下部设有控制室，所述的控制室安装有中央处理单元、wifi模块和连接电路，所述控制室的正前方设有控制开关和显示屏，所述的支柱上的摄像头通过导线与小型水泵连接，所述的小型水泵通过连接电路与中央处理单元连接，所述的中央处理单元与wifi模块连接。

进一步的，所述的支柱底部安装有小型的水泵，所述小型水泵通过导管分别与营养液储存室、蓄水箱连接，所述导管与于营养液储存室的连接处设有电磁阀门，所述电磁阀门通过导线与中央处理单元连接。所述的三根支柱在位于植物根部位置设有滴管，所述滴管的上方设有喷雾头，所述的支柱顶部安装有摄像头装置。

进一步的，所述中央处理单元通过连接电路与摄像头、小型水泵、电磁阀门、控制开关和显示屏连接，所述的中央处理单元通过wifi模块实现通过互联网与手机终端app连接。

有益效果：本发明所提供一种自动补水补肥植物种植装置一方面减少种植植物给人们带来的浇水、施肥等生长过程中的维护打理问题，实现自动化监护和植物精细化栽培，一方面也增加了室内的美观和装饰效果，最后还具有手机等移动终端设备的远程监控功能。

附图说明

图1是本发明的整体结构示意图。

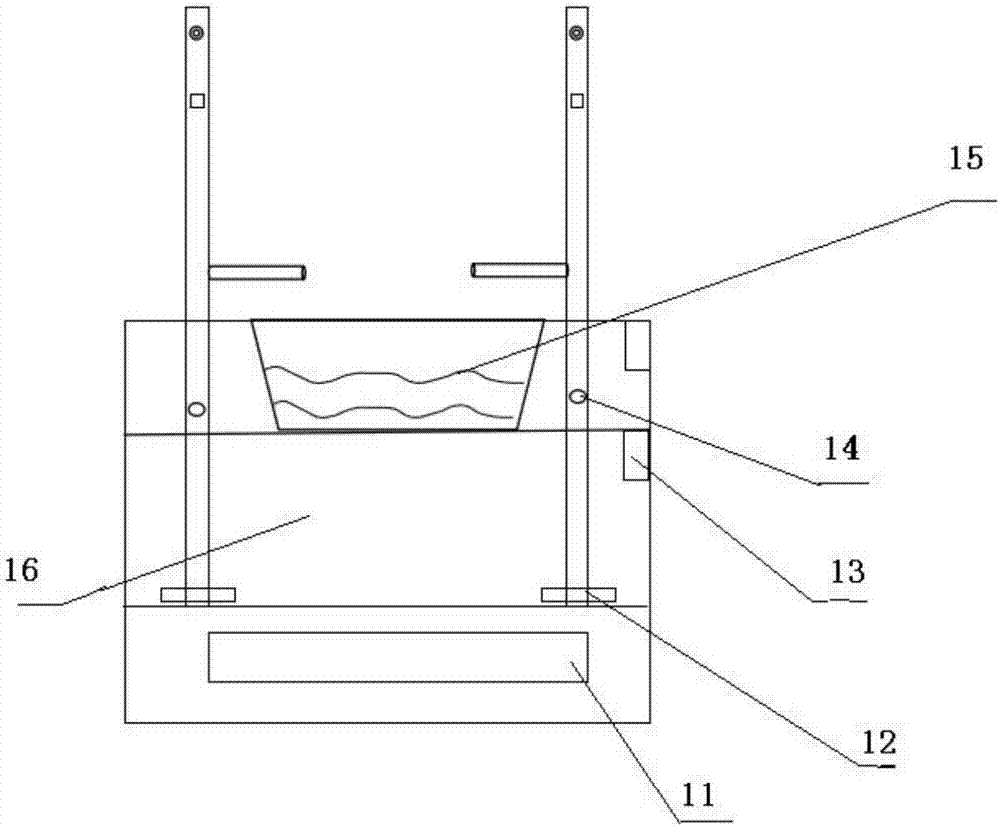

图2是本发明的剖视图。

具体实施方式

为了更好的说明本发明公布的一种自动补水补肥植物种植装置的技术方案，下面结合说明书附图和具体实施例做进一步的阐述。

本发明是一种自动补水补肥植物种植装置，包括底座主体1，支柱2、营养液储存室3、花盆凹槽4、营养液注入口5、滴管6、喷雾头7、摄像头8、显示屏9、开关10、控制室11、小型水泵12、注水口13、电磁阀门14、温湿度探头15和蓄水箱16，底座主体1由营养液储存室3、花盆凹槽4和蓄水箱16组成，营养液储存室3的上部设有三根支柱2，支柱2从上往下依次安装有摄像头8、喷雾头7、滴管6、小型水泵12，营养液储存室3的下部是蓄水箱16，所述蓄水箱16的下部设有控制室11，控制室11内安装有中央处理单元、wifi模块和连接电路，在控制室的正前方设有控制开关和显示屏，中央处理单元通过数据线与wifi模块连接，中央处理单元通过连接电路与三根支柱上的摄像头8、小型水泵12和温湿度探头15相连，温湿度探头15位于花盆凹槽4的内部，用于采集花盆凹槽4中土壤的温度和湿度数据信息，将采集到的数据通过数据线传输到中央控制处理单元。所述的摄像头8安装在支柱2的顶端，用于采集叶面图像信息，通过叶面的透光性等图像信息传导中央处理单元，由中央处理单元的图像识别功能进行判断植物的营养情况，进而控制电磁阀门的14开关闭合时间，控制营养储存室3通过支柱2内部导管吸取的营养液体积，通过滴管6和喷头7进行植物的营养液补给。作为优选，所述的蓄水箱16可以添加可溶性肥料，达到植物的自动施肥功能。另外，所述的显示屏9与中央处理单元相连，显示由中央处理单元获取到的温湿度信息和植物营养状态，并且通过wifi模块与互联网连接，通过移动终端设备进行对本发明的监控。

技术特征：

技术总结
本发明公开了一种自动补水补肥植物种植装置，包括主体、三根支柱、营养液储存室、蓄水箱、中央处理单元、显示屏、温湿度检测器和植物养份测定仪。所述的三根支柱上设有摄像头、滴管、喷雾头和小型水泵，所述的主体上部设有花盆凹槽，花盆四周是营养液储存室，下部为蓄水箱，底部设有中央处理单元，所述主体的正前方设有控制开关和显示屏。本发明提供的一种植物种植装置减少了用户平时对所种植物的浇水施肥监控等工序，实现植物的自动化监控和精细化栽培。

技术研发人员：王鑫海
受保护的技术使用者：无锡新人居科贸有限公司
技术研发日：2017.05.03
技术公布日：2017.08.18
