一种高稳定性播种机的传动装置的制作方法

本发明涉及播种机设备技术领域，尤其涉及一种高稳定性播种机的传动装置。

背景技术：

现有的播种机播种方式多采用的传动带传动方式，传动带带动播种箱内的转轴转动，实现播种机的下料播种，这样的播种量不能得到很好的控制，同时传动带传动方式稳定性较差，传动带长时间摩擦传动，会造成传动带松弛度改变，从而影响播种机的播种效率。因此，有必要设计一种高稳定性播种机的传动装置。

技术实现要素：

为解决现有技术方案的缺陷，本发明公开了一种高稳定性播种机的传动装置。

本发明公开了一种高稳定性播种机的传动装置，包括：机架、连接板、u形卡、连接座、播种箱，所述机架上通过u形卡固接竖直设置的连接板，所述连接板外侧板上焊接连接连接座，所述连接座上安装设置有播种箱，所述连接座的两侧均倾斜设置一根斜撑杆，所述连接座的左右侧分别设有第一转动轴传动装置、分料传动装置，所述第一转动轴传动装置包括的第一转动轴转动连接在两侧所述的斜撑杆顶端，所述第一转动轴的左侧轴端转动连接上轴座，所述上轴座的下方转动连接第二传动轴，所述第二传动轴底端转动连接下轴座，所述下轴座转动连接设置在支撑杆底端之间的滚轮轴，所述滚轮轴上固接滚轮；所述分料传动装置包括的上轴座转动连接在第一转动轴的右侧轴端，所述上轴座的下方转动连接第一传动轴，所述第一转动轴的底端转动连接下轴座，所述下轴座内转动连接第二转动轴，所述第二转动轴转动连接分料器。

优选的，所述分料器的出口连通播种腿，所述播种腿的顶端固接连接座，所述播种腿的两侧转动连接切草盘，两侧设置的切草盘围成两端开口的v形状。

优选的，所述高稳定性播种机的传动装置至少为两个，且所述第一转动轴之间通过万向节固定连接。

优选的，所述第二传动轴与斜撑杆相互平行设置。

优选的，所述分料传动装置包括的上轴座、第一传动轴、下轴座均设置在传动箱内，所述传动箱为倾斜设置，且传动箱与斜撑杆之间形成一定的夹角设置。

优选的，所述上轴座与下轴座内均设有第一锥齿轮、第二锥齿轮，所述第一锥齿轮与第二锥齿轮之间垂直啮合连接。

附图说明

图1是本发明一种高稳定性播种机的传动装置的结构示意图；

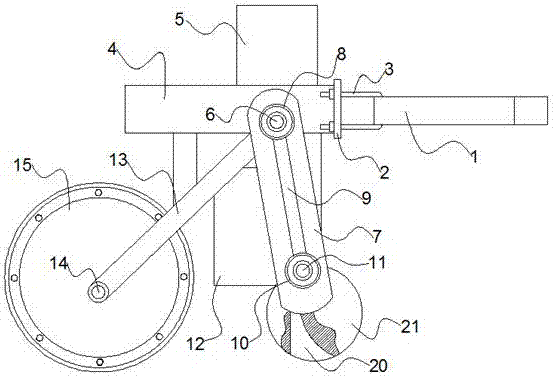

图2是本发明一种高稳定性播种机的传动装置的主视图；

图3是本发明一种高稳定性播种机的传动装置的切草盘示意图。

其中：1-机架；2-连接板；3-u形卡；4-连接座；5-播种箱；6-第一转动轴；7-传动箱；8-上轴座；9-第一传动轴；10-下轴座；11-第二转动轴；12-分料器；13-斜撑杆；14-滚轮轴；15-滚轮；16-第二传动轴；17-万向节；18-第一锥齿轮；19-第二锥齿轮；20-播种腿；21-切草盘。

具体实施方式

如图1-3所示，本发明公开了一种高稳定性播种机的传动装置，包括：机架1、连接板2、u形卡3、连接座4、播种箱5，所述机架1上通过u形卡3固接竖直设置的连接板2，所述连接板2外侧板上焊接连接连接座4，所述连接座4上安装设置有播种箱5，所述连接座4的两侧均倾斜设置一根斜撑杆13。

所述连接座4的左右侧分别设有第一转动轴传动装置、分料传动装置，所述第一转动轴传动装置包括的第一转动轴6转动连接在两侧所述的斜撑杆13顶端，所述第一转动轴6的左侧轴端转动连接上轴座8，所述上轴座8的下方转动连接第二传动轴16，所述第二传动轴16与斜撑杆13相互平行设置，所述第二传动轴16底端转动连接下轴座10，所述下轴座10转动连接设置在支撑杆13底端之间的滚轮轴14，所述滚轮轴14上固接滚轮15。

所述分料传动装置包括的上轴座8转动连接在第一转动轴6的右侧轴端，所述上轴座8的下方转动连接第一传动轴9，所述第一转动轴9的底端转动连接下轴座10，所述下轴座10内转动连接第二转动轴11，所述第二转动轴11转动连接分料器12。

所述分料器12的出口连通播种腿20，所述播种腿20的顶端固接连接座4，所述播种腿20的两侧转动连接切草盘21，两侧设置的切草盘21围成两端开口的v形状，设置切草盘21用于切除秸秆，避免秸秆缠绕在播种腿20上，影响播种。

所述高稳定性播种机的传动装置至少为两个，且所述第一转动轴6之间通过万向节17固定连接，实现第一转动轴6的同步转动，使得播种均匀。

所述分料传动装置包括的上轴座8、第一传动轴9、下轴座10均设置在传动箱7内，所述传动箱7为倾斜设置，且传动箱7与斜撑杆13之间形成一定的夹角设置。

所述上轴座8与下轴座10内均设有第一锥齿轮18、第二锥齿轮19，所述第一锥齿轮18与第二锥齿轮19之间垂直啮合连接。

本发明是这样实施的：机具在牵引机架1前行播种时，滚轮15在底面上滚动，使得第一传动轴传动装置作用，滚轮15滚动使得滚轮轴14在下轴座10上转动，在垂直啮合的锥齿轮作用下，第二传动轴16随着转动，使得第二传动轴16顶轴端通过上轴座8转动第一转动轴6，第一转动轴6转动实现播种箱下料至分料器中的同时，第一转动轴6带动分料传动装置作用，第一转动轴6右侧轴端通过设置在传动箱7内的上轴座8转动第一传动轴9，从而带动下轴座10内的第二转动轴11转动，第二转动轴11带动分料器12进行旋转分料至播种腿20，从而实现播种机的机械播种作业，传动稳定性较好。采用本技术方案，是通过滚轮在地面上的滚动，再通过一系列的第一转动传动装置、分料传动装置，实现高稳定性的轴间传动分料，直至播种作业，取代了传动带传动方式，其使用寿命延长，有利于提高播种效率。

最后应说明的是：以上实施例仅用以说明本发明而并非限制本发明所描述的技术方案；因此，尽管本说明书参照上述的各个实施例对本发明已进行了详细的说明，但是，本领域的普通技术人员应当理解，仍然可以对本发明进行修改或等同替换；而一切不脱离本发明的精神和范围的技术方案及其改进，其均应涵盖在本发明的权利要求范围中。

技术特征：

技术总结
本发明公开了一种高稳定性播种机的传动装置，所述连接座的左右侧分别设有第一转动轴传动装置、分料传动装置，所述第一转动轴传动装置包括的第一转动轴转动连接在斜撑杆顶端，所述第一转动轴的左侧轴端转动连接上轴座，所述上轴座的下方转动连接第二传动轴，所述第二传动轴底端转动连接下轴座，所述下轴座转动连接设置在支撑杆底端之间的滚轮轴，所述滚轮轴上固接滚轮；所述分料传动装置包括的上轴座转动连接在第一转动轴的右侧轴端，所述上轴座的下方转动连接第一传动轴，所述第一转动轴的底端转动连接下轴座，所述下轴座内转动连接第二转动轴，所述第二转动轴转动连接分料器。采用本技术方案，其使用寿命延长，有利于提高播种效率。

技术研发人员：戴雪蓉
受保护的技术使用者：蒙城县育田机械有限公司
技术研发日：2017.05.24
技术公布日：2017.10.10
