一种筒桩式浮鱼礁的制作方法

本发明涉及人工鱼礁技术领域，特别是一种礁体适宜配置于淤泥底质海区、为不同水层的生物提供附着及栖息生存空间，可为中上层鱼类提供幼鱼保护空间的筒桩式浮鱼礁。

背景技术：

环境污染和过渡捕捞使海洋中的生态环境恶化，为保护海洋生态环境，实现可持续发展，需要改善海洋生态。人工鱼礁建设是一项海洋生态环境的修复工程,投放人工鱼礁，可以有效地保护缺乏保护能力的幼鱼幼虾，提高其成活率，为鱼类提供良好的栖息环境和索饵场所，有助于资源成倍或数十倍的增加。

人工鱼礁是构建海洋牧场的重要组成部分，目前应用较多的人工鱼礁主要为混凝土材料的鱼礁单体。混凝土礁体适用于投放到底质较硬的砂泥底质海区，易于避免礁体的冲於和沉降，在淤泥较多，泥层较厚等底质的海区投放混凝土礁体容易造成礁体的沉降埋於，难以发挥礁体的生态增殖与修复效果。浮鱼礁的使用可以更好的保持礁体的持续效果，同时可以调整浮鱼礁的水层高度发挥其对不同水层的生态效应，目前的浮鱼礁多采用浮球连接绳网等技术，形成的礁体有效空间较小，且主要作用多为诱集鱼类，不能兼顾底层箱式鱼礁的保护鱼类等功能，浮鱼礁的桩基多采用打桩等方式，增加了海上施工成本。

高密度聚乙烯(highdensitypolyethylene，简称hdpe)，是一种结晶度高、非极性的热塑性树脂。原态hdpe的外表呈乳白色，在微薄截面呈一定程度的半透明状。pe具有优良的耐大多数生活和工业用化学品的特性。

需要一种利用混凝土筒桩作为浮鱼礁的桩基，结合上部hdpe双壁波纹管形成浮式礁体，并配置浮球增加浮力，礁体适宜配置于淤泥底质海区，为不同水层的生物提供附着及栖息生存空间，同时可为中上层鱼类提供幼鱼保护空间，礁体可以作为海洋牧场多营养层级生态系统搭建的基础设施，发挥良好持久的海洋生态效应。

技术实现要素：

本发明的目的是提供一种礁体适宜配置于淤泥底质海区、为不同水层的生物提供附着及栖息生存空间，可为中上层鱼类提供幼鱼保护空间的筒桩式浮鱼礁。

一种筒桩式浮鱼礁，包括：

浮球，所述浮球通过浮球系绳固定在波纹管的系绳开孔上，所述浮球均匀分布在波纹管的四周，所述波纹管上设有管壁通道开孔，所述波纹管的底部设有拉绳开孔；

拉绳，所述拉绳一端固定在拉绳开孔上，一端固定在混凝土筒桩的锚环上，所述混凝土筒桩的竖向设有出水孔。

所述混凝土筒桩的上部设有筒缘锚环和中心锚环，所述筒缘锚环均匀分布于混凝土筒桩的四周，数量为三个以上，

所述筒缘锚环通过小卸扣固定拉绳，所述中心锚环通过大卸扣固定拉绳。

所述中心锚环上设有锚绳，所述锚绳固定与拉绳上的结节点。

所述拉绳上设有三角绳框，所述三角绳框固定在拉绳上，或者固定在波纹管和拉绳上。

所述波纹管为hdpe双壁波纹管。

所述混凝土筒桩为圆柱体。

所述混凝土筒桩的筒壁、上部和竖向的十字形剪力墙都为双层配筋的钢筋混凝土，且相互连接为一体，下部朝下开孔，所述筒缘锚环焊接混凝土筒桩的筒壁上部，所述中心锚环焊接在剪力墙上部。

所述管壁通道开孔均匀排列在波纹管上。

本发明浮球通过浮球系绳固定在波纹管的系绳开孔上，浮球均匀分布在波纹管的四周，波纹管上设有管壁通道开孔，波纹管的底部设有拉绳开孔；拉绳一端固定在拉绳开孔上，一端固定在混凝土筒桩的锚环上，混凝土筒桩的竖向设有出水孔。利用底部混凝土筒桩作为桩基，连接上部波纹管作为浮式礁体，可以形成不同高度的浮鱼礁。混凝土筒桩开口朝下，在淤泥底质中放置后靠自身重力沉入泥层，混凝土筒桩上部连接波纹管，波纹管垂直放置，管壁通道开孔为鱼类提供游泳通道，并降低浮鱼礁阻力，波纹管的顶端连接浮球，增加浮力，保持波纹管的方位和稳定性。本发明礁体适宜配置于淤泥底质海区、为不同水层的生物提供附着及栖息生存空间，可为中上层鱼类提供幼鱼保护空间。

附图说明

图1为本发明的立体图；

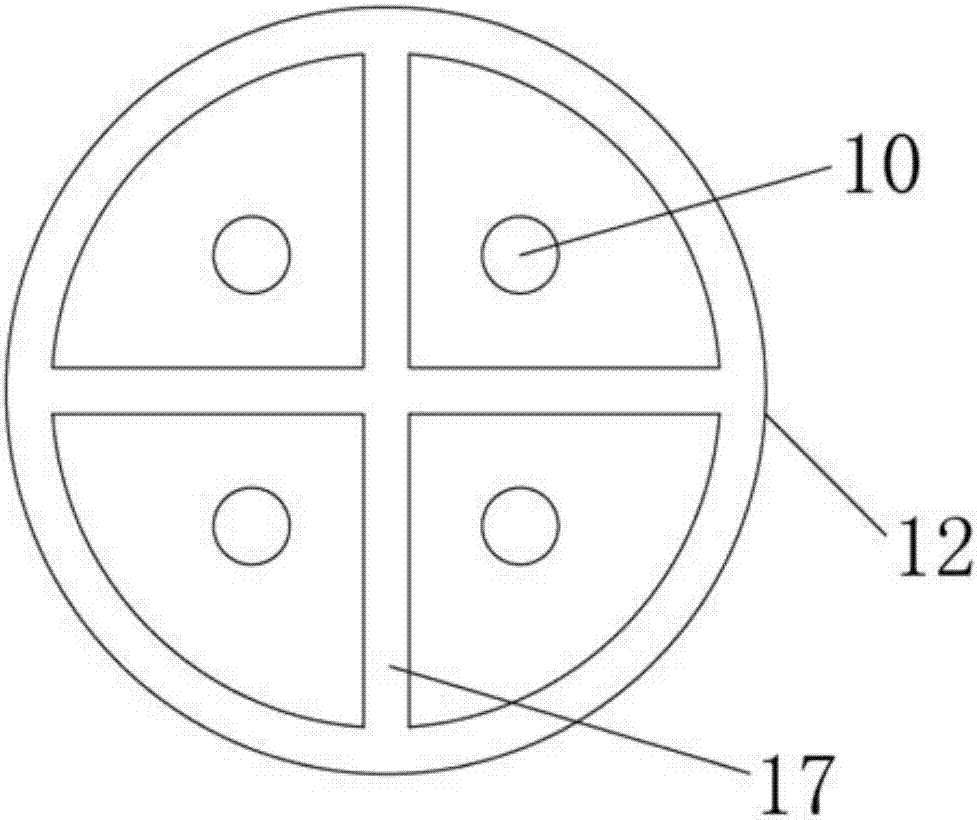

图2为本发明的仰视图；

图中：1、浮球，2、浮球系绳，3、系绳开孔，4、波纹管，5、管壁通道开孔，6、拉绳开孔，7、拉绳，8、筒缘锚环，9、中心锚环，10、出水孔，11、小卸扣，12、混凝土筒桩，13、大卸扣，14、锚绳，15、三角绳框，16、结节点，17、剪力墙。

具体实施方式

以下结合附图和具体实施例，对本发明做进一步说明。

实施例1：

一种筒桩式浮鱼礁，包括：浮球1，浮球1通过浮球系绳2固定在波纹管4的系绳开孔3上，浮球1均匀分布在波纹管4的四周，波纹管4上设有管壁通道开孔5，波纹管4的底部设有拉绳开孔6；拉绳7，拉绳7一端固定在拉绳开孔6上，一端固定在混凝土筒桩12的锚环上，混凝土筒桩12的竖向设有出水孔10。

混凝土筒桩12的上部设有筒缘锚环8和中心锚环9，筒缘锚环8均匀分布于混凝土筒桩12的四周，数量为三个以上，筒缘锚环8通过小卸扣11固定拉绳7，中心锚环9通过大卸扣13固定拉绳7。中心锚环9上设有锚绳14，锚绳14固定与拉绳7上的结节点16。

拉绳7上设有三角绳框15，三角绳框15固定在拉绳7上，或者固定在波纹管4和拉绳7上。波纹管4为hdpe双壁波纹管。混凝土筒桩12为圆柱体。混凝土筒桩12的筒壁、上部和竖向的十字形剪力墙17都为双层配筋的钢筋混凝土，且相互连接为一体，下部朝下开孔，筒缘锚环8焊接混凝土筒桩12的筒壁上部，中心锚环9焊接在剪力墙17上部。管壁通道开孔5均匀排列在波纹管4上。

利用底部混凝土筒桩12作为桩基，连接上部波纹管4作为浮式礁体，可以形成不同高度的浮鱼礁。混凝土筒桩12开口朝下，在淤泥底质中放置后靠自身重力沉入泥层，混凝土筒桩12上部连接波纹管4，波纹管4垂直放置，管壁通道开孔5为鱼类提供游泳通道，并降低浮鱼礁阻力，波纹管4的顶端连接浮球1，增加浮力，保持波纹管4的方位和稳定性。

波纹管4是hdpe双壁波纹管，以高密度聚乙烯为原料的新型轻质管材，该材料的管材已普遍应用于深水网箱框架，具有重量轻、强度高、耐腐蚀、寿命长等特点。

底部的混凝土筒桩12沉入淤泥后形成倒筒式吸力锚，可以依靠筒壁的摩擦力及泥土的吸附力提供抗拔力，特别是在强浪流作用于礁体产生急速拉力时，混凝土筒桩12一旦上升出现负压空间会大大增加吸力，在浪流作用结束后也可以回归原位，保证混凝土筒桩12的牢固度，对比传统混凝土块或管桩打桩等桩基型式，此种桩基结构节约了材料，同时降低了海上施工成本。浮式礁体采用hdpe双壁波纹管，此管材强度高，耐久性好，其自身具备一定浮力，外壁与内壁为波纹结构，增加了管材外表面积，且易于附着生物的附着，hdpe双壁波纹管的管壁开有数个开孔，用于水流通畅降低礁体的阻力，并可以为鱼类提供回游通道，可以根据海区水深调整高度，适应不同水层鱼类的需求，为中上层鱼类提供栖息与逃避敌害的空间，易于诱集和保护鱼类。

浮球1，abs工程塑料浮球，直径300mm，通过浮球系绳2穿过系绳开孔3绑缚于hdpe双壁波纹管4，共8个，每个可提供浮力14公斤，实际可根据需要调整浮子配置数量，保证浮鱼礁整体的浮态。

浮球系绳2，直径5mm的超高强聚乙烯绳索，系扎浮球1。

系绳开孔3，直径10mm的开孔，数量对应浮球1的个数，等间距排布，开孔中心距离于hdpe双壁波纹管4的上缘为100mm。

hdpe双壁波纹管4，外径1200mm的高密度聚乙烯材料管材，壁厚20mm，高度为2000mm，高密度聚乙烯的密度为0.941～0.960g/cm3，在海水中具有一定浮力。管材外壁和内壁均为波纹结构，可增加生物附着面积。实际可以根据需要就地取材，在满足强度的前提下选取不同直径，不同壁厚规格的hdpe双壁波纹管，并根据需要调整hdpe双壁波纹管的长度。

管壁通道开孔5，在hdpe双壁波纹管4上均匀开一定数量的孔，孔径为200mm，用于水流交换及鱼类游泳通道。

拉绳开孔6，孔径为30mm，用于拉绳7穿过连接hdpe双壁波纹管4。

拉绳7，直径20mm的超高强聚乙烯绳索，穿过拉绳开孔6连接hdpe双壁波纹管4，下部连接三角绳框15及锚绳14，形成3个结节点16，每个结节点引出2根拉绳7连接hdpe双壁波纹管4，增加浮鱼礁的稳性与牢固度，共6根。

筒缘锚环8，共3个，直径20mm的不锈钢钢筋，预制成环状，配合礁体配筋布局进行焊接，预埋入混凝土筒桩12，通过锚绳14与三角绳框15连接。

中心锚环9，共1个，直径25mm的不锈钢钢筋，弯成凸环后配合礁体配筋布局进行焊接并预埋入混凝土筒桩12，通过锚绳14与三角绳框15连接。

出水孔10，共4个，混凝土筒桩12的顶部开孔，孔径为100mm，用于混凝土筒桩12在海底自沉降时排出筒内的海水，沉入底泥中。

小卸扣11，dx型卸扣(型号t-dx2jb8112-1999)，共3个，便于连接锚绳14与筒缘锚环8，卸扣规格可根据需要调整。

混凝土筒桩12，钢筋混凝土结构，筒高2000mm，筒侧壁壁厚60mm，内部双层配筋，筒的顶部壁厚100mm，双层配筋，并焊接预埋3个筒缘锚环8和1个中心锚环9，顶部开有4个出水孔10。

大卸扣13，bx型卸扣(型号t-bx4jb8112-1999)，共1个，便于连接锚绳14与中心锚环9，卸扣规格可根据需要调整。

锚绳14，直径20mm的超高强聚乙烯绳索，用于连接混凝土筒桩12与三角绳框15，长度可调，根据浮鱼礁布置水层的需要调整长度。

三角绳框15，直径20mm的超高强聚乙烯绳索，作为锚绳14与hdpe双壁波纹管4的连接转接，可以均匀分配6根锚绳14与6根拉绳7的连接受力，增加连接受力的安全系数，并增加上层浮式礁体的稳性，三角绳框的边长为1000mm，实际可根据hdpe双壁波纹管4的孔径进行调整，边长约为hdpe双壁波纹管4的孔径的0.86倍。

结节点16，拉绳7，三角绳框15及锚绳14的连接交汇点，可平均分配混凝土筒桩14的拉力及上部浮鱼礁的浮力。

剪力墙17，钢筋混凝土结构，壁厚60mm，高度为1900mm，双层配筋，用于增加混凝土筒桩14的内部受力支撑。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
