一种园林绿化浇水装置的制作方法

本实用新型涉及园林灌溉技术领域，具体为一种园林绿化浇水装置。

背景技术：

园林灌溉，利用人工的方法或机械的方法以不同的灌水形式，补充园林绿地的土壤水分，满足植物的水分需求，园林景观是为了通过园林草坪和植物营造绿色环境。现代园林，在着重建设景观小品的同时，致力于生态环境的改善。建设园林式城市，在整个城市布置绿地系统、安排道路与游憩场所，实现城市园林化，建设包括道路风景线、以绿林草坪为主的天然生态公园，这些都是为了美化城市，城市更加美丽，人与自然更加和谐。园林景观建设也要按照节水型社会的要求去实施，园林灌溉系统要注重配合植物的需水要求，考虑节水、节能，方便实用，同时要给园林景观增光添彩，给园林水景增色，增加具有动感的景观效果，灌溉项目要充分考虑，工程设计投资最少，从全局上、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

现在的园林灌溉采用的是喷灌，自动喷嘴头的设计是最为重要的灌溉设备，但是传统的喷嘴结构单一，无法使用在不同的地理环境下，功能不够完善，每个喷嘴下方为喷灌盲区。

技术实现要素：

本实用新型的目的在于提供一种园林绿化浇水装置，以解决上述背景技术中提出传统的喷嘴结构单一，无法使用在不同的地理环境下，功能不够完善，每个喷嘴下方为喷灌盲区的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林绿化浇水装置，包括底座、支撑座和盖板，所述底座的上端活动连接有支撑架，所述支撑架上安装有伸缩装置，且其外表面上安装有微型摄像头，所述支撑座的下端固定连接有安装头，且其上端固定安装有控制装置，所述控制装置的上端连接有分流装置，所述分流装置的四周固定连接有第一喷头总成、第二喷头总成和第三喷头总成，所述第一喷头总成的外表面上安装有上喷嘴，所述上喷嘴的外表面下端设置有下喷嘴，所述控制装置的外端活动连接有水管，且其与水管之间安装有阀门，所述安装头的外表面上设置有螺旋口，所述螺旋口的外表面四周设置有通孔，所述盖板的外表面上设置有螺丝。

优选的，所述支撑架与支撑座为可拆卸连接装置。

优选的，所述第一喷头总成、第二喷头总成和第三喷头总成为旋转装置，旋转角度为0-180°。

优选的，所述上喷嘴与第一喷头总成的安装角度为45°。

优选的，所述下喷嘴为垂直安装。

与现有技术相比，本实用新型的有益效果是：该园林绿化浇水装置在支撑座的下端焊接有安装头，根据实际情况，可将支撑架与支撑座相连接，并伸长或缩短支撑架的长度，增强其灵活性，结构方式多变，适用于不同的地理环境；同时支撑架上增加微型摄像头，可实时监测园林的情况，增加其功能性，采用上下两组喷嘴，能够解决灌溉盲区问题。

附图说明

图1为本实用新型结构示意图；

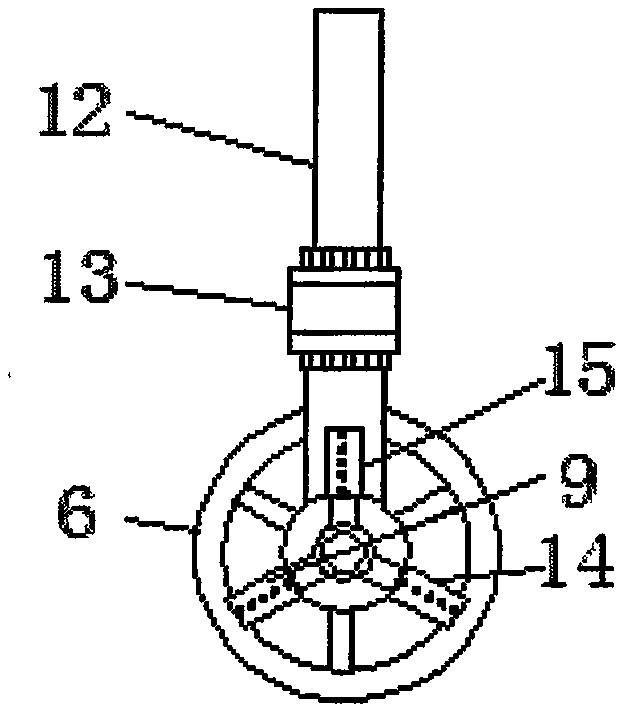

图2为本实用新型俯视结构示意图；

图3为本实用新型安装头与盖板连接结构示意图。

图中：1、底座，2、支撑架，3、伸缩装置，4、微型摄像头，5、安装头，6、支撑座，7、控制装置，8、分流装置，9、第一喷头总成，10、上喷嘴，11、下喷嘴，12、水管，13、阀门，14、第二喷头总成，15、第三喷头总成，16、盖板，17、螺丝，18、通孔，19、螺旋口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种园林绿化浇水装置，包括底座1、支撑架2、伸缩装置3、微型摄像头4、安装头5、支撑座6、控制装置7、分流装置8、第一喷头总成9、上喷嘴10、下喷嘴11、水管12、阀门13、第二喷头总成14、第三喷头总成15、盖板16、螺丝17、通孔18、螺旋口19，底座1的上端活动连接有支撑架2，支撑架2与支撑座6为可拆卸连接装置，增强其灵活性，结构方式多变，适用于不同的地理环境，支撑架2上安装有伸缩装置3，且其外表面上安装有微型摄像头4，支撑座6的下端固定连接有安装头5，且其上端固定安装有控制装置7，控制装置7的上端连接有分流装置8，分流装置8的四周固定连接有第一喷头总成9、第二喷头总成14和第三喷头总成15，第一喷头总成9、第二喷头总成14和第三喷头总成15为旋转装置，旋转角度为0-180°，第一喷头总成9的外表面上安装有上喷嘴10，上喷嘴10与第一喷头总成9的安装角度为45°，上喷嘴10的外表面下端设置有下喷嘴11，下喷嘴11为垂直安装，能够解决灌溉盲区问题，控制装置7的外端活动连接有水管12，且其与水管12之间安装有阀门13，安装头5的外表面上设置有螺旋口19，螺旋口19的外表面四周设置有通孔18，盖板16的外表面上设置有螺丝17。

工作原理：在使用该园林绿化浇水装置之前，需要对整个装置的结构进行简单的了解，根据实际情况，可将支撑架2安装在安装头5上，利用伸缩装置3伸长或缩短其长度，将控制装置7与水管12相连接，控制阀门13，水通过分流装置8，进入第一喷头总成9、第二喷头总成14和第三喷头总成15，通过上喷嘴10和下喷嘴11喷出，对园林进行灌溉，当需要将自动喷头摆放在地面上时，利用螺丝17将盖板16固定在安装头5上即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
