本实用新型涉及建筑物的垂直绿化装饰领域,更具体地说,它涉及一种便于植物更换的垂直绿化植物悬挂系统。



背景技术:

随着人民生活水平的提高,在室内外,各种绿色植物景观被广泛布置以提高环境质量。其中,植物墙作为现代都市的新兴垂直绿化载体被逐渐普及。目前,现有绿化植物墙往往需要安装一些支撑构件及养护设施,这些设施的安装存在着占用建筑空间、施工工序复杂、材料和人工消耗大、维护和改造不方便等技术问题;譬如,在现有植物墙技术中,在需要设置植物墙的位置,通常在整体的墙体中嵌入种植植物的介质,例如泥土,将植物种植在泥土里。或者将泥土等介质塞入架在钢丝骨架上的无纺布袋,将架在钢丝骨架扇的无纺布袋固定或镶嵌在墙体上形成整体植物墙。对于上述结构设置的植物墙,建成后会使结构固定下来,灵活性不够,无法在建成后进行布局的再次优化,达到景观变换及升级的目的。因此,现有技术存在缺陷,有待进一步改进。

针对上述问题,目前,公开号为CN205755813U的中国专利公开了一种垂直绿化植物悬挂装置,其技术方案要点是:包括中间悬挂组件、贯穿于该中间悬挂组件的钢丝绳、以及分别用于固定该钢丝绳两端的第一连接件与第二连接件,其中,通过中间悬挂组件各组件配合固定锁紧植物挂盆,以及通过钢丝绳与该中间悬挂组件内部的单向钢丝锁紧器之间相对滑动实现植物挂盆位置调整和固定;通过套设于中间悬挂组件外围的塑料套与两端的塑料垫块防止植物挂盆内的水分渗漏。

上述方案解决了传统植物墙装配零件多、建造工序繁琐、不易维护和改造升级的技术缺陷。但是随着季节的变化需要更换不同的植物,但是植物的更换很不方便,尤其是对植物墙顶端植物的更换更加繁琐。



技术实现要素:

针对现有技术存在的不足,本实用新型的目的在于提供一种便于植物更换的垂直绿化植物悬挂系统,方便植物的更换。

本实用新型的上述技术目的是通过以下技术方案得以实现的:一种便于植物更换的垂直绿化植物悬挂系统,包括悬挂盛放植物的盛放器的悬挂组件和贯穿于该悬挂组件的固定绳,以及用于固定该固定绳顶部的连接件,盛放器与悬挂组件可拆卸连接,便于植物更换的垂直绿化植物悬挂系统还包括传动固定绳实现将墙体上部的盛放器放下来的转动组件。

通过采用上述技术方案,盛放器与悬挂组件可拆卸连接,便于对盛放器的更换,转动组件传动固定绳实现了将墙体上部的盛放器放下来,只需站在墙体前,就可实现盛放器的更换,方便快捷,省时省力;同时也方便了对盛放器内植物的修剪和打理。

本实用新型进一步设置为:所述转动组件包括传动固定绳的旋转轴和驱动旋转轴转动的驱动组件。

通过采用上述技术方案,驱动组件驱动旋转轴转动传动固定绳,将墙壁上部的盛放器传动下来,便于盛放器的更换,方便快捷,省时省力;同时也方便了对盛放器内植物的修剪和打理。

本实用新型进一步设置为:所述旋转轴上开设有卡接固定绳的卡接槽。

通过采用上述技术方案,卡接槽对固定绳有一定的限位作用,限制固定绳在旋转轴上滑动,使旋转轴对固定绳的传动更加顺利。

本实用新型进一步设置为:所述旋转轴沿平行于地面的方向延伸,同时带动多条固定绳旋转。

通过采用上述技术方案,一个旋转轴带动多条固定绳旋转,节省了材料和空间,也使旋转轴每次转动放下的盛放器更多,提高了工作效率。

本实用新型进一步设置为:所述旋转轴与驱动组件可拆卸连接。

通过采用上述技术方案,当无需驱动旋转轴转动时可将驱动组件拆卸下来,尽量避免误操作导致的旋转轴自行转动损伤盛放器内的植物,也可尽量避免旋转轴被底部盛放器限制无法转动时损坏驱动组件的情况发生。

本实用新型进一步设置为:所述旋转轴上设置有限制旋转轴自由旋转的限制件。

通过采用上述技术方案,限制件限制了旋转轴自由旋转,对盛放器内的植物有一定的保护作用。

本实用新型进一步设置为:所述悬挂组件包括承装盛放器的柔性网兜,网兜上方设有紧固盛放器的紧固绳。

通过采用上述技术方案,盛放器从柔性网兜内取放都很方便,便于更换盛放器;紧固绳对柔性网兜内的盛放器有一定的紧固作用,尽量避免盛放器的掉落;网兜具有柔性在将固定绳传动到墙壁底部时也不容易卡接。

本实用新型进一步设置为:所述悬挂组件包括承装盛放器的柔性布,柔性布的上方设置有垂直于固定绳支撑柔性布的支撑杆。

通过采用上述技术方案,盛放器从柔性布内取放都很方便,便于更换盛放器;支撑杆对柔性布有一定的支撑作用,更容易取放盛放器,柔性布具有柔性在将固定绳传动到墙壁底部时也不容易卡接;支撑杆与固定绳垂直也不容易对旋转轴的旋转造成阻挡。

本实用新型进一步设置为:所述盛放器为饮料瓶,饮料瓶中部一侧开设有盛放植物的盛放口。

通过采用上述技术方案,采用废饮料瓶更有利于环保节能,风格也比较独特。

本实用新型进一步设置为:所述饮料瓶包括瓶盖、瓶口和底部凹陷的瓶底,悬挂组件包括穿设瓶口的固定圈和具有与瓶底凹陷相配合的凸起的安装槽,且固定圈的直径大于瓶口直径小于瓶盖直径。

通过采用上述技术方案,打开瓶盖,将瓶口穿设到固定圈内并将瓶底安装到安装槽内,旋紧瓶盖即可实现盛放器的安装;需要更换盛放器时,旋下瓶盖,取下盛放器即可,盛放器的换取过程方便快捷,提高了更换效率。

综上所述,本实用新型具有以下有益效果:需要更换盛放器时,先将下层的盛放器取下,将驱动组件安装到旋转轴上,驱动组件工作带动旋转轴旋转带动多条固定绳旋转,将上层的盛放器传动下来取下,取下所用的盛放器后,先将新的盛放器放置在下层的悬挂组件上,将盛放器传送到上层,再放置一层盛放器直到放置好全部的盛放器,在旋转轴上插入限制旋转轴自由旋转的限制件,并将驱动组件拆卸下来,尽量避免误操作导致的旋转轴自行转动损伤盛放器内的植物,也可尽量避免旋转轴被底部盛放器限制无法转动时损坏驱动组件的情况发生,整个操作简单快捷,省时省力,提高了工作效率;

盛放器与悬挂组件可拆卸连接,便于对盛放器的更换,旋转轴传动固定绳实现了将墙体上部的盛放器放下来,只需站在墙体前,就可实现盛放器的更换,方便快捷,省时省力;同时也方便了对盛放器内植物的修剪和打理;旋转轴上开设有的卡接槽对固定绳有一定的限位作用,限制固定绳在旋转轴上滑动,使旋转轴对固定绳的传动更加顺利。

附图说明

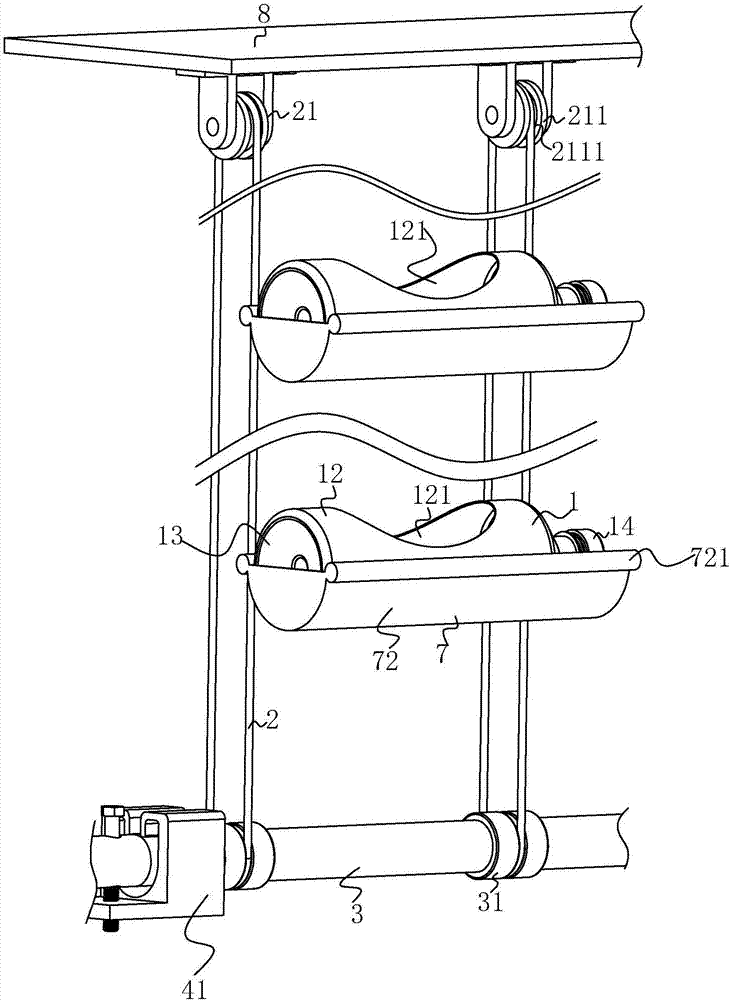

图1为实施例一的整体结构示意图;

图2为实施例一中钢丝绳的连接结构示意图;

图3为实施例一中转动组件的爆炸结构示意图;

图4为实施例一中盛放器与钢丝绳的安装的结构示意图;

图5为实施例二中盛放器与钢丝绳的安装的结构示意图;

图6为实施例三中盛放器与钢丝绳的安装的结构示意图;

图7为实施例三中盛放器与钢丝绳的安装的爆炸结构示意图。

图中:1、盛放器;11、瓶口;12、瓶身;121、盛放口;13、瓶底;14、瓶盖;2、固定绳;21、连接件;211、滚动轮;2111、连动槽;3、旋转轴;31、卡接轮;311、卡接槽;32、键槽;33、从动槽;34、限位孔;4、墙体;41、支撑件;411、容纳槽;412、弹性件;413、插孔;5、电机;51、主动轴;511、连动键;6、限制件;7、悬挂组件;71、柔性网兜;711、紧固绳;712、收放套;713、阻挡棒;72、柔性布;721、支撑杆;73、固定圈;74、安装槽;741、安装板;8、天花板。

具体实施方式

下面结合附图和实施例,对本实用新型进行详细描述。

实施例一:

一种便于植物更换的垂直绿化植物悬挂系统,如图1所示,包括安装在靠近墙体4附近的天花板8上的连接件21,连接件21上贯穿有固定绳2,固定绳2上固定安装有饮料瓶制成的平行于地面放置的盛放植物的盛放器1,结合图2,连接件21包括旋转固定于天花板8上的滚动轮211,滚动轮211中间开设有卡接固定绳2的连动槽2111,固定绳2转动带动滚动轮211转动,减小了固定绳2与连动槽2111的磨损,同时对固定绳2有一定的限位作用;固定绳2上焊接有多个悬挂盛放器1的悬挂组件7,悬挂组件7包括放置盛放器1的柔性布72,柔性布72上安装有焊接在固定绳2上支撑柔性布72的支撑杆721,盛放器1放入或取出柔性布72都非常方便,有利于提高更换盛放器1的效率;结合图3,固定绳2底部套设于传动固定绳2转动实现将墙体4上部的盛放器1放下来的转动组件上,转动组件包括传动固定绳2转动的旋转轴3和驱动旋转轴3转动的用以构成驱动组件的电机5。旋转轴3上焊接有卡接轮31,卡接轮31中部开设有卡接固定绳2的卡接槽311。

如图2和3所示,旋转轴3沿平行于地面的方向延伸,且两端由支撑件41支撑,支撑件41上开设有容纳旋转轴3的圆形容纳槽411,容纳槽411上端焊接有限制旋转轴3自由滑出的弹性件412,使旋转轴3旋转过程中更加安全;旋转轴3旋转的同时带动多条固定绳2旋转,节省了动力源,更有利于提高更换盛放器1的效率。电机5包括主动轴51,主动轴51靠近旋转轴3的一侧一体成型有连动键511,旋转轴3端部开设有插入主动轴51的从动槽33和插入连动键511的键槽32实现了旋转轴3与电机5可拆卸连接,旋转轴3上还开设有限位孔34,支撑件41底部延伸且在限位孔34正下方开设有插孔413;限位孔34和插孔413内插设有限制旋转轴3自由旋转的限制件6;当无需驱动旋转轴3转动时可将电机5拆卸下来,尽量避免误操作导致的旋转轴3自行转动损伤盛放器1内的植物,也可尽量避免旋转轴3被底部盛放器1限制无法转动时损坏电机5的情况发生。当需要驱动旋转轴3转动时,将限制件6拔出限位孔34和插孔413,安装上电机5即可,操作快捷方便。结合图4,盛放器1为废弃的饮料瓶,包括瓶口11,瓶身12和瓶底13,盛放器1瓶身12上开设有盛放植物的弧形盛放口121,盛放器1放入柔性布72内,将柔性布72撑起,当将盛放器1拿出柔性布72后,失去支撑力后,两个支撑杆721相互靠近,便于柔性袋转过旋转轴3;由于固定绳2一侧靠近墙体4,对柔性布72有一定的阻挡作用,柔性布72也不容易在盛放器1的重力作用下旋转,不容易对盛放器1内的植物造成影响。

实施例二:

一种便于植物更换的垂直绿化植物悬挂系统,如图5所示,实施例二与实施例一的不同之处在于悬挂组件7包括承装盛放器1的柔性网兜71,柔性网兜71上方靠近盛放器1盛放口121的位置穿设有紧固盛放器1的紧固绳711,紧固绳711露出柔性网兜71的部分套设有收放紧固绳711的收放套712,紧固绳711两端部安装有阻挡收放套712滑出紧固绳711的阻挡棒713。盛放器1从柔性网兜71内取放都很方便,便于更换盛放器1;紧固绳711对柔性网兜71内的盛放器1有一定的紧固作用,尽量避免盛放器1的掉落;网兜具有柔性在将固定绳2传动到墙体4底部时也不容易卡接。

实施例三:

一种便于植物更换的垂直绿化植物悬挂系统,如图6和图7所示,实施例三与实施例二的不同之处在于悬挂组件7包括穿设瓶口11的固定圈73和具有与瓶底13凹陷相配合的凸起的安装槽74,且固定圈73的直径大于瓶口11直径小于瓶盖14直径,安装槽74上一体成型有波浪形安装板741,增大了安装槽74与盛放器1的接触面积,使安装更加牢固;打开瓶盖14,将瓶口11穿设到固定圈73内并将瓶底13安装到安装槽74内,旋紧瓶盖14即可实现盛放器1的安装;需要更换盛放器1时,旋下瓶盖14,取下盛放器1即可,盛放器1的换取过程方便快捷,提高了更换效率。

以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
