一种可防风雨和暴晒的叠层木塑花箱的制作方法

本实用新型属于植物种植设备，更具体地说，它涉及一种可防风雨和暴晒的叠层木塑花箱。

背景技术：

绿化是市政工程中重要的组成部分之一，不仅可以改善生态环境，美化景观，更能提高城市友好度。绿化属于公共设施，往往暴露于露天环境中，经常会受到自然灾害，如狂风暴雨会将花草吹飞和淹没，日照太强也会使植物因缺水而枯萎，因此，设计一种简单的可防风雨和暴晒的叠层木塑花箱，会降低损耗，带来显著效果。

技术实现要素：

本实用新型的目的是为了解决上述问题，提出一种可防风雨和暴晒的叠层木塑花箱，该防风雨和暴晒的木塑花箱具有设计科学、结构合理、易于制作、外观美观、功能性强、可层叠安装、易于运输、抗老化性能好、无需维护、可100％回收重复加工利用、绿色环保等特点。

为实现上述目的，本实用新型采用如下技术方案：

一种可防风雨和暴晒的叠层木塑花箱，包括盒体、支撑杆和收水-防风雨-防晒多用盒，所述盒体底面和盒体上表面均设有与支撑杆插接配合的凹槽，需要多层花箱时，可以将支撑杆的两端分别插入盒体底面和上表面的凹槽内，实现层叠设置以及多层花箱的快速、便捷的安装与拆卸，同时可在有限的空间内种植多种植物，改善人们的居住环境，丰富城区园林绿化的空间结构层次和城市立体景观艺术效果。

进一步地，所述盒体底面设有若干排水孔，排水孔上面铺有无纺布，下面设有收水-防风雨-防晒多用盒，雨水过多或者灌溉过量时，剩余水体可以通过无纺布从排水孔排到收水-防风雨-防晒多用盒中，避免植物被淹没，也防止剩余水体流淌到下层或者地面导致环境污染，影响市容，同时可以实现水体的重复利用，所述无纺布的设置目的是防止盒体内的土壤随水体从排水孔流出，有助于土壤的保持。

进一步地，所述盒体上沿和底面均设有两排平行的长条凹槽，可以与收水-防风雨-防晒多用盒插接配合，灌溉时或者小雨天气，将收水-防风雨-防晒多用盒插接到盒体的底部，用来收集剩余水体；大风、大雨甚至狂风暴雨天气或者暴晒天气，可将收水-防风雨-防晒多用盒从盒体的底部抽出来，插接到盒体的上部，为盒体内的植物阻挡风雨，避免狂风暴雨将花草吹飞和淹没，也可为不喜光的植物遮光。

进一步地，所述盒体四周均设有挡板，保护盒体，避免盒体因外力发生损坏，同时提高花箱的美观度。

进一步地，所述盒体内部设若干的工字形隔板，工字形隔板的位置可根据需要在盒体内进行调节，实现在同一层花箱中同时种植多种植物。

进一步地，所述盒体两侧设有手提槽，针对层叠花箱中所种植的植物特点，方便将盒体放在上层的阳光下或者下层的阴凉处，方便任意互换以及一次性移动多个盒体，同时使安装和拆卸变得更加便利。

本实用新型的盒体、支撑杆、挡板和工字形隔板均为木塑复合材料，更换方便，节约资源，且使用周期长，符合实际使用要求，与传统材质，如木材、混凝土、陶瓷和金属等比较有较大的性能优势。木塑花箱具有防水、防潮、防腐、防虫，不龟裂、不膨胀、不变形、可塑性强、可加工性好、安装简单、施工便捷、无需维护与养护、便于清洁、无污染、无公害，可重复加工和可循环利用等的优势；同时，木塑复合材料的热成型技术能够根据需要制作多种规格、尺寸、形状、厚度等的木塑型材，这也包括提供多种设计、颜色及木纹的制成品，减少维护和清洁的时间费用，给顾客更多的选择。

所述的可防风雨和暴晒的叠层木塑花箱，其特征在于：所述木塑复合材料为杉木粉或者杉木纤维增强高密度聚乙烯或者聚丙烯复合单片。

本实用新型有益效果为：收水-防风雨-防晒多用盒的设置，雨水过多或者灌溉过量时，将收水-防风雨-防晒多用盒插接在盒体底部能收集的剩余水体，避免植物被淹没，而且防止剩余水体流淌到下层或者地面导致污染环境和影响市容，同时可以实现水体的重复利用；大风、大雨甚至狂风暴雨天气或者暴晒天气，可将收水-防风雨-防晒多用盒从盒体的底部抽出来，插接到盒体的上部，保护盒体内种植的植物，避免狂风暴雨将花草吹飞和淹没，也可为不喜光的植物遮光。

附图说明

图1是本实用新型的结构示意图；

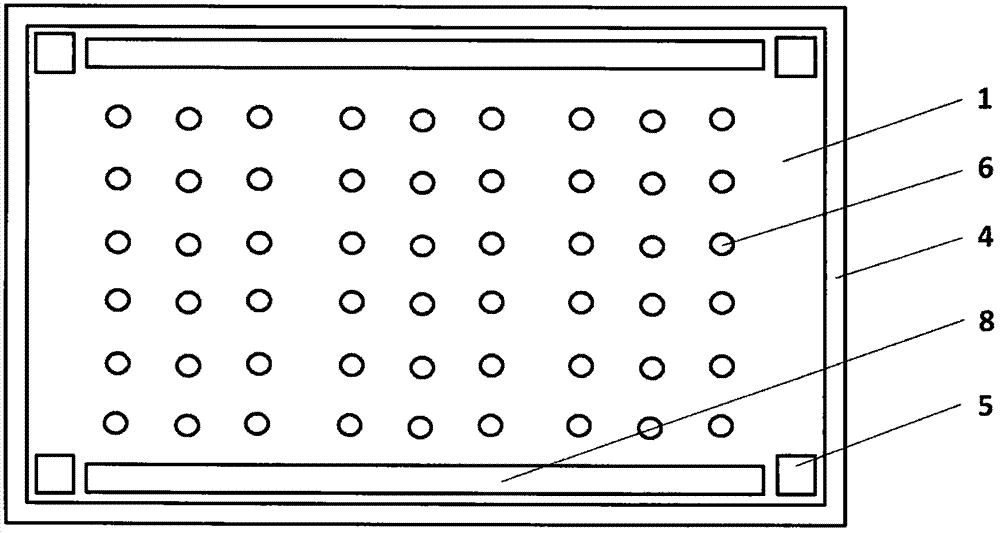

图2是盒体底部结构示意图；

图3是盒体侧面结构示意图；

图4是收水-防风雨-防晒多用盒的结构示意图。

具体实施方式

下面将结合附图和实施例对本实用新型作清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

如图1和2所示，一种可防风雨和暴晒的叠层木塑花箱，包括盒体1、支撑杆2、收水-防风雨-防晒多用盒3和挡板4，所述盒体1的底面和上表面均设有与支撑杆2插接配合的凹槽5，需要多层花箱时，可以将支撑杆2的两端分别插入盒体1底面和上表面的凹槽5内，实现层叠设置以及多层花箱的快速、便捷的安装与拆卸，同时可在有限的空间内种植多种植物，改善人们的居住环境，丰富城区园林绿化的空间结构层次和城市立体景观艺术效果。

如图1和2所示，所述盒体1底面设有若干排水孔6，上面铺有无纺布7，下面设有收水-防风雨-防晒多用盒3，雨水过多或者灌溉过量时，剩余水体可以通过无纺布7从排水孔6排到收水-防风雨-防晒多用盒3中，避免植物被淹没，而且防止剩余水体流淌到下层或者地面导致污染环境，影响市容，同时可以实现水体的重复利用，所述的无纺布7防止盒体1内的土壤随水体从排水孔6流出，有助于土壤的保持。

如图3和4所示，所述盒体1上沿和底面均设有两排平行的长条凹槽8，可以与收水-防风雨-防晒多用盒3插接配合，灌溉之后或者小雨天气，将收水-防风雨-防晒多用盒3插接到盒体1的底部，用来收集剩余水体；大风、大雨甚至狂风暴雨天气或者暴晒天气，可将收水-防风雨-防晒多用盒3从盒体1的底部抽出来，插接到盒体1的上部，保护盒体1内的植物，为它们阻挡风雨，避免狂风暴雨将花草吹飞和淹没，也可为不喜光的植物遮光。

如图1所示，所述盒体1四周均设有挡板4，保护盒体1，避免盒体1因外力发生损坏，同时提高花箱的美观。

如图1所示，所述盒体1内部设若干的工字形隔板9，所述工字形隔板9的位置可根据需要在盒体内进行调节，实现在同一层花箱中同时种植多种植物。

如图1和3所示，所述盒体两侧设有手提槽10，针对层叠花箱中所种植的植物特点，方便将盒体放在上层的阳光下或者下层的阴凉处，方便任意互换以及一次性移动多个盒体，同时使安装和拆卸变得更加便利。

本实用新型的盒体1、支撑杆2、工字形隔板9和挡板4均为木塑复合材料，更换方便，节约资源，且使用周期长，符合实际使用要求，与传统材质，如木材、混凝土、陶瓷和金属等比较有较大的性能优势。木塑花箱具有防水、防潮、防腐、防虫，不龟裂、不膨胀、不变形、可塑性强、可加工性好、安装简单、施工便捷、无需维护与养护、便于清洁、无污染、无公害，可重复加工和可循环利用等的优势。木塑复合材料的热成型技术能够根据需要制作多种规格、尺寸、形状、厚度等的木塑型材，这也包括提供多种设计、颜色及木纹的制成品，减少维护和清洁的时间费用，给顾客更多的选择。

所述的可防风雨和暴晒的叠层木塑花箱，其特征在于：所述木塑复合材料为杉木粉或者杉木纤维增强高密度聚乙烯或者聚丙烯复合单片。

本实用新型有益效果为：收水-防风雨-防晒多用盒8的设置实现了一物多用，雨水过多或者灌溉过量时，可将收水-防风雨-防晒多用盒8插接在盒体1底部收集的剩余水体，避免植物被淹没，而且防止剩余水体流淌到下层或者地面导致污染环境和影响市容，同时可以实现水体的重复利用；大风、大雨甚至狂风暴雨天气或者暴晒天气，可将收水-防风雨-防晒多用盒8从盒体1底部抽出来，插接到盒体1的上部，保护盒体1内的植物，为它们阻挡风雨，避免狂风暴雨将花草吹飞和淹没，也可为不喜光的植物遮光。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
