一种农药旋转喷雾枪的制作方法

本实用新型属于农业施药技术领域，具体涉及一种农药旋转喷雾枪。

背景技术：

在喷雾作业过程中，喷雾枪的构造会影响农作物的喷涂效果，好的喷涂效果表现在喷涂是否均匀。在使用喷雾枪时需要做到力度适中，距离合适才可以，这样才能够得到想要的喷涂效果，喷雾枪操作时比较关键的有喷雾枪的移动速度、枪距和握枪姿势等等，移动速度和枪距需要操作人员的经验来调节，握枪姿势则由喷雾枪的结构来决定。假如喷雾枪结构不合理，其喷涂效果肯定不佳。

现在市场上的送料设备大多只设置有一个喷头，工作效率低，影响喷雾效果且不能实现多工位高效操作，工序复杂，自动化程度低，专利网内和公开文献中未找到相关公开技术，因此，亟需提供一种农药旋转喷雾枪。

技术实现要素：

本实用新型的目的在于提供一种农药旋转喷雾枪，以解决在喷雾过程中，劳动强度大，自动化程度低，旋转速度不均匀，工作效率低等性能。

为实现上述目的，本实用新型提供如下技术方案：一种农药旋转喷雾枪，包括安装平台，所述安装平台上安装的直流电机的输出轴与第一带轮固定连接，所述第一带轮通过传动带与第二带轮传动连接，所述第二带轮与固定外壳固定连接，所述固定外壳通过推力轴承与安装平台转动连接，所述固定外壳通过旋转接头与进液管转动连接，所述固定外壳的顶端与分液头固定连接，所述分液头通过喷管与喷头连通。

优选的，所述安装平台的上表面通过支架安装有太阳能电池板，所述太阳能电池板的一侧设有蓄电池，所述安装平台前部设有DSP控制器，所述太阳能电池板通过导线与蓄电池电性连接，所述蓄电池通过导线与DSP控制器电性连接，所述直流电机通过导线与DSP控制器电性连接。

优选的，所述进液管上设有液体流量控制阀，且液体流量控制阀通过导线与DSP控制器电性连接。

优选的，所述喷管与分液头侧面的螺孔螺纹连接，且喷管等角度至少设有三组。

优选的，所述支架为三节伸缩式支架，且支架底部的万向轴与安装平台调节角度为20-80度。

优选的，所述安装平台的后侧与连接板通过螺丝固定连接，且连接板上设有安装孔，连接板至少设有两组。

本实用新型的技术效果和优点：该农药旋转喷雾枪，采用了直流电机带动第二带轮转动，进而带动固定外壳和分液头转动，因此可以实现喷头的旋转运动，可以根据需要设定旋转速度，设置旋转接头可以将静止的进液管与旋转的固定外壳进行连接并同时实现管内液体的传输，避免输液管缠绕带来不便，因此，本实用新型设计合理，安装和使用方便，工作效率高，节能环保，值得推广。

附图说明

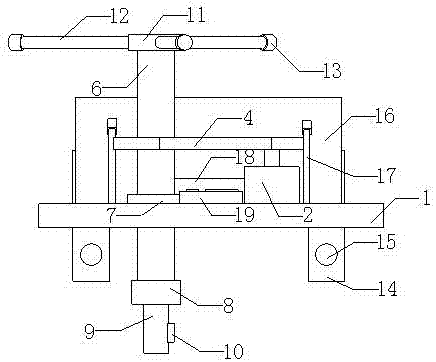

图1为本实用新型的结构示意图；

图2为本实用新型的主视图。

图中：1安装平台、2直流电机、3第一带轮、4传动带、5第二带轮、6固定外壳、7推力轴承、8旋转接头、9进液管、10液体流量控制阀、11分液头、12喷管、13喷头、14连接板、15安装孔、16太阳能电池板、17支架、18蓄电池、19 DSP控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种农药旋转喷雾枪，包括安装平台1，所述安装平台1上安装的直流电机2的输出轴与第一带轮3固定连接，所述第一带轮3通过传动带4与第二带轮5传动连接，所述第二带轮5与固定外壳6固定连接，所述固定外壳6通过推力轴承7与安装平台1转动连接，所述固定外壳6通过旋转接头8与进液管9转动连接，所述固定外壳6的顶端与分液头11固定连接，所述分液头11通过喷管12与喷头13连通，所述喷管12与分液头11侧面的螺孔螺纹连接，且喷管12等角度至少设有三组。

进一步地，所述安装平台1的上表面通过支架17安装有太阳能电池板16，所述太阳能电池板16的一侧设有蓄电池18，所述安装平台1前部设有DSP控制器19，所述太阳能电池板16通过导线与蓄电池18电性连接，所述蓄电池18通过导线与DSP控制器19电性连接，所述直流电机2通过导线与DSP控制器19电性连接，所述进液管9上设有液体流量控制阀10，且液体流量控制阀10通过导线与DSP控制器19电性连接，所述支架17为三节伸缩式支架，且支架底部的万向轴与安装平台调节角度为20-80度，通过DSP控制器19进行控制，设置太阳能电池板16和蓄电池18可以为直流电机提供电能，节省能源，设置液体流量控制阀10，可以通过DSP控制器19来控制液体流量控制阀10进液量，可根据不同喷雾需要灵活调整。

进一步地，所述安装平台1的后侧与连接板14通过螺丝固定连接，且连接板14上设有安装孔15，连接板14至少设有两组，此连接板14可以安装在大棚内部也可以安装在墙体上。

工作原理：工作时，DSP控制器19发出信号，液体流量控制阀10启动，进液管9开始向分液头11内输入液体，液体流经喷管12最终通过喷头13喷出，DSP控制器19启动直流电机2，蓄电池18为直流电机2供电，直流电机2的输出轴通过传动带4带动固定外壳6转动，进而带动分液头11旋转，最终实现喷管12和喷头13的旋转运动。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
