一种植物标本制作装置的制作方法

本实用新型属于标本制作技术领域，具体涉及一种植物标本制作装置。

背景技术：

植物标本是进行植物鉴定的重要凭证，具有非常重要的科研价值和考古价值，高质量的植物标本的制作尤为重要，现有技术制作植物标本方法有干制和浸制两大类，均需要对其进行干燥处理，现有植物标本压制器存在使用加热器烘烤时耗能有异味，污染环境等问题，还必须注意防火，因此野外操作受限，并且烘干而成的标本颜色不均，遗传物质的损失程度较高技术问题。

技术实现要素：

针对现状，本实用新型提供一种新型的植物标本制作装置，能够快速高保真地制作植物标本，也就是能较好地保持植物各器官的色泽度和长久保存植物遗传物质。

为解决上述技术问题，本实用新型采用如下技术方案：

一种植物标本制作装置，所述装置包括面板、底板、左右两块侧板、软性塑料和干燥装置，两块侧板的底端均设有凹槽，底板插入两个侧板的凹槽内，所述面板的外侧有自粘带毛面层，所述软性塑料分为活动端和固定端，活动端绕一圈包裹面板、底板以及放置在装置内部的干燥装置，固定端盖在活动端端部的外侧并下垂到装置的侧部；活动端正面的左右两侧均设有自粘带毛面层，固定端反面左右两侧均设有自粘带射出沟层，固定端通过自粘带射出沟层与活动端的自粘带毛面层粘接，并且固定端还设有横向的自粘带射出沟层，粘在面板外侧的自粘带毛面层上。

所述面板包括两根竖条和三根横条，两根竖条固定在三根横条上，并且自粘带毛面层设置在中间横条的外侧，与软性塑料上的自粘带射出沟层配合使用，从而固定软性塑料。

上述装置中，所述底板和面板用于固定整理完成的标本，侧板用于保持标本和地面的间隔，构建密封干燥的环境；软性塑料用于标本的密封，防止环境中水分的渗入，保证内部标本的快速干燥。

进一步地，所述装置还包括绑带，所述绑带绑在面板、底板和干燥装置的外侧，用于进一步加固所压制的标本，避免标本散落。

其中，所述干燥装置由瓦楞纸、报纸/吸水纸和干燥指示袋叠放而成，报纸/吸水纸用于包裹整理好的标本，干燥指示袋用于植物标本的干燥，在使用过程中根据实际情况决定是否更换干燥指示袋，更换下来的干燥指示袋可通过微波炉加热进行回收并反复使用。

瓦楞纸用于支撑和分割报纸包裹好的标本。干燥指示袋中放置硅胶，用于调整标本的平整度。

更进一步地，所述软性塑料选用透明塑料，这样在起到密封的同时还能从外部观察到内部的情况。

优选地，所述软性塑料的前后两端均设有固定带，固定带可用木条、纸板或塑料板制作插入折叠的软性塑料内，进一步密封内部的干燥装置。

本实用新型的有益效果是：

本实用新型的设计合理、结构简单、操作简便、拆装方便、便于携带、可反复使用，本装置的所有部件均可自行拆装，使用起来非常方便。

利用本实用新型装置压制干燥而成的植物标本，其植物的干燥速度较快、各器官的颜色保真度较高、植物的遗传物质的损失程度较低。对于具有多肉多汁部位(如根、花、果实等部位)的植物标本的干燥和压制更能显其技术优势。

附图说明

图1是本实用新型植物标本制作装置结构示意图；

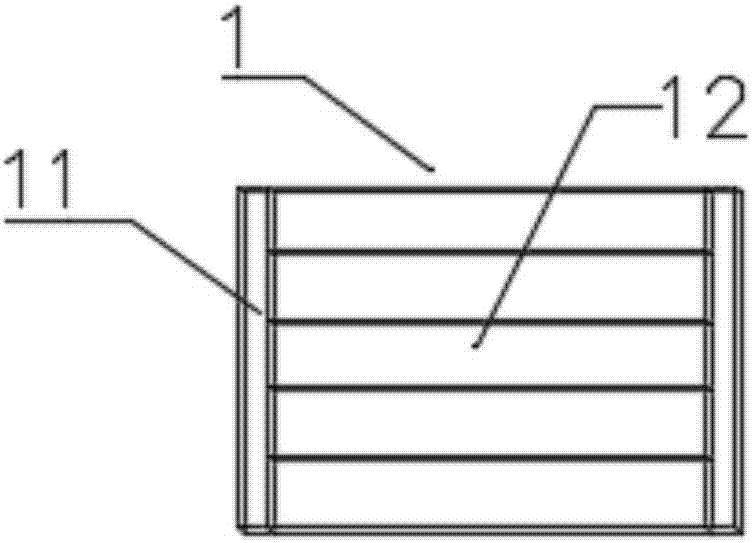

图2是面板结构示意图；

图3是侧板结构示意图；

图4是软性塑料展开结构示意图；

图5是干燥装置结构示意图；

图中：1-面板、2-底板、3-侧板、4-软性塑料、5-干燥装置、6-绑带、11-竖条、12-横条、31-凹槽、41-活动端、42-固定端、43-固定带、44-自粘带射出沟层。

具体实施方式

下面将参照附图更详细地描述本实用新型的具体实施例。虽然附图中显示了本实用新型的具体实施例，然而应当理解，可以以各种形式实现本实用新型而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本实用新型，并且能够将本实用新型的范围完整的传达给本领域的技术人员。

如在通篇说明书及权利要求当中所提及的“包含”或“包括”为一开放式用语，故应解释成“包含但不限定于”。说明书后续描述为实施本实用新型的较佳实施方式，然所述描述乃以说明书的一般原则为目的，并非用以限定本实用新型的范围。本实用新型的保护范围当视所附权利要求所界定者为准。

实施例1

一种植物标本制作装置，如图1-5所示，所述装置包括面板1、底板2、左右两块侧板3、软性塑料4和干燥装置5，两块侧板3的底端均设有凹槽31，底板2插入两个侧板3的凹槽31内，所述面板1的外侧有自粘带毛面层，所述软性塑料4分为活动端41固定端42，活动端41绕一圈包裹面板1、底板2以及放置在装置内部的干燥装置5，固定端42盖在活动端41端部的外侧并下垂到装置的侧部；活动端41正面的左右两侧均设有自粘带毛面层，固定端42反面左右两侧均设有自粘带射出沟层，固定端42通过自粘带射出沟层与活动端41的自粘带毛面层粘接，并且固定端42还设有横向的自粘带射出沟层44，粘在面板1外侧的自粘带毛面层上。

所述面板1包括两根竖条11和三根横条12，两根竖条11固定在三根横条12上，并且自粘带毛面层设置在中间横条的外侧，与软性塑料4上的自粘带射出沟层44配合使用，从而固定软性塑料。

实施例2

一种植物标本制作装置，如图1-5所示，包括面板1、底板2、左右两块侧板3、软性塑料4、干燥装置5，本实施例的面板1，包括两根竖条11和三根横条12，均由1cm厚的木条组成，其中横条长50cm，宽7.5cm，竖条长35cm，宽5cm，两根竖条分别固定在三根横条的外侧两端，中间的横条外侧有自粘带毛面层；

本实施例的侧板3，木质，长52cm，宽38cm，厚1cm，接近地面的一侧装有防滑垫两个，离接近地面的3cm处，设有凹槽，长36cm，高1cm，深0.5cm；

底板2插入两侧板3的凹槽31内，底板木质，长51cm，宽35cm，厚1cm；

软性塑料4长182.5cm，宽53cm，分为活动端41和固定端42，活动端41长163.5cm，宽2cm，固定端42长19cm，宽2cm，其活动端41正面的左右两侧各有163.5cm长，2cm宽的自粘带毛面层，固定端反面左右两侧各有19cm长，2cm宽的自粘带射出沟层，活动端41绕一圈包裹面板1、底板2以及放置在装置内部的干燥装置5，软性塑料的前后两端各有长49cm，宽5厘米的固定带43，固定带43可用木条、纸板或塑料板制作插入折叠的软性塑料内。离固定端14cm处有一条长49cm，宽3.5cm的自粘带射出沟层44，配合面板中间横条的自粘带毛面层使用，固定软性塑料；

所述装置还包括绑带6，所述绑带6绑在面板1、底板2和干燥装置5的外侧，用于进一步加固所压制的标本，避免标本散落。

干燥装置放置在植物标本制作装置的内部，干燥装置包括瓦楞纸、报纸/吸水纸和干燥指示袋，干燥指示袋由规格为27cm×38cm的滤纸袋和直径为2-4mm的变色硅胶组成。

本装置具体装配如下：

首先将标本整理后包裹在报纸/吸水纸内，根据标本的多肉程度每1-3份标本的下方放置一张瓦楞纸，上方放置一个干燥指示袋，标本隆起的地方，可通过干燥指示袋内的硅胶调整标本的平整度；然后将整理好的标本放置在底板上，最上面的标本和干燥指示袋上加盖一层瓦楞纸后，将面板放置在最上方，通过两端带日字调节扣的绑带将所有标本压紧捆绑，利用调节扣进行调节并通过面板的外侧横条固定调节扣，保持整摞标本的平整；

通过侧板的凹槽将底板插入两侧板内；将软性塑料的自粘带的横向射沟层与面板中间横条的自粘带毛面层进行粘合，通过软性塑料的活动端将面板、标本和底板包裹在软性塑料内，其两侧的自粘带毛面层向外翻出与两侧板贴合，并通过软性塑料的活动端的固定带收卷多余的软性塑料后拉紧放置在面板的两横条之间，将固定端一侧的软性塑料盖在活动端的软性塑料上方，通过两侧的自粘带的射沟层和活动端的软性塑料的毛面层进行粘合，固定端的固定带下垂在箱体的侧面，从而构成干燥植物标本的密封环境。24h内通过观察干燥指示袋内硅胶的颜色变化，决定是否更换干燥袋以及标本的干燥是否完成等。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
