一种光伏农业大棚的制作方法

本实用新型涉及农业领域，尤其涉及一种光伏农业大棚。

背景技术：

现有的光伏农业大棚的内部支撑架一般都是用型钢焊接而成的，不能根据实际需要自由移动，不便于内部空间的利用，结构不合理。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构合理、便于移动的一种光伏农业大棚。

本实用新型的目的是通过以下技术方案来实现：

一种光伏农业大棚，包括一号钢管、二号钢管、太阳能电池板、T型钢梁、三号钢管、四号钢管、混凝土基础、移动装置，所述太阳能电池板连接T型钢梁，所述T型钢梁两侧连接紧固螺栓，所述紧固螺栓连接三号钢管，所述三号钢管插入四号钢管中，所述四号钢管内部具有内螺纹，所述四号钢管与三号钢管相啮合，所述四号钢管底部连接混凝土基础，所述T型钢梁中部连接定位螺栓，所述定位螺栓连接二号钢管，所述二号钢管插入一号钢管中，所述一号钢管内部具有内螺纹，所述一号钢管与二号钢管相啮合，所述一号钢管底部连接移动装置，所述移动装置包括移动底座、防脱落卡件、固定底座、紧固件、三角钢板、转动轴、橡胶轮、圆筒，所述移动底座内部具有固定槽，所述固定槽中部具有防脱落槽，所述固定槽内部连接固定底座，所述固定底座两侧连接防脱落卡件，所述防脱落卡件插入防脱落槽中，所述固定底座内部具有紧固槽，所述紧固槽内部具有内螺纹，所述紧固槽连接紧固件，所述紧固件与紧固槽相啮合，所述紧固件上部连接一号钢管，所述一号钢管外侧连接圆筒，所述圆筒内部具有内螺纹，所述圆筒与一号钢管相啮合。

所述移动底座下部连接多个三角钢板，所述三角钢板连接转动轴，所述转动轴连接橡胶轮。

所述二号钢管上部具有U型槽，所述U型槽右侧连接定位螺栓，所述二号钢管通过定位螺栓连接T型钢梁，所述T型钢梁插入U型槽中。

有益效果：

防脱落卡件的应用防止固定底座从固定槽中脱落出去，圆筒的应用使移动底座和一号钢管的连接变得更加牢固，移动底座通过三角钢板、转动轴与橡胶轮连接在一起，使移动底座能够自由滑动，T型钢梁下部插入U型槽中，U型槽限制二号钢管左右移动， 在一号钢管、二号钢管、T型钢梁、三号钢管、四号钢管、混凝土基础、移动装置的共同作用下，使其结构合理、便于移动。

附图说明

图1为本实用新型所述的一种光伏农业大棚结构示意图。

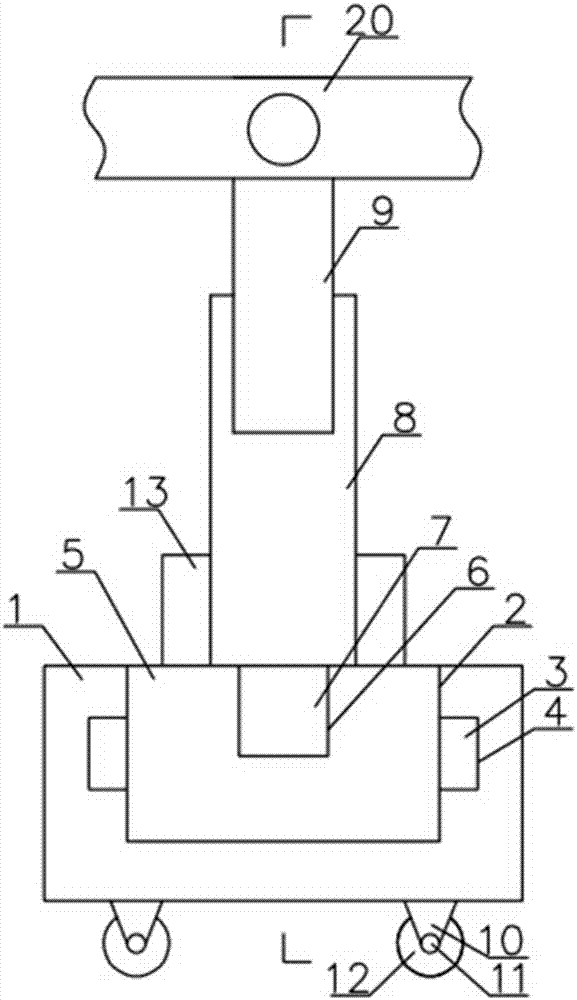

图2为本实用新型所述的一种光伏农业大棚局部结构示意图。

图3为本实用新型所述的图2剖面结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种光伏农业大棚，包括一号钢管8、二号钢管9、太阳能电池板14、T型钢梁15、三号钢管17、四号钢管18、混凝土基础19、移动装置，所述太阳能电池板14连接T型钢梁15，所述T型钢梁15两侧连接紧固螺栓16，所述紧固螺栓16连接三号钢管17，所述三号钢管17插入四号钢管18中，所述四号钢管18内部具有内螺纹，所述四号钢管18与三号钢管17相啮合，所述四号钢管18底部连接混凝土基础19，所述T型钢梁15中部连接定位螺栓20，所述定位螺栓20连接二号钢管9，所述二号钢管9插入一号钢管8中，所述一号钢管8内部具有内螺纹，所述一号钢管8与二号钢管9相啮合，所述一号钢管8底部连接移动装置，所述移动装置包括移动底座1、防脱落卡件3、固定底座5、紧固件7、三角钢板10、转动轴11、橡胶轮12、圆筒13，所述移动底座1内部具有固定槽2，所述固定槽2中部具有防脱落槽4，所述固定槽2内部连接固定底座5，所述固定底座5两侧连接防脱落卡件3，所述防脱落卡件3插入防脱落槽4中，所述固定底座5内部具有紧固槽6，所述紧固槽6内部具有内螺纹，所述紧固槽6连接紧固件7，所述紧固件7与紧固槽6相啮合，所述紧固件7上部连接一号钢管8，所述一号钢管8外侧连接圆筒13，所述圆筒13内部具有内螺纹，所述圆筒13与一号钢管8相啮合，防脱落卡件3的应用防止固定底座5从固定槽2中脱落出去，圆筒13的应用使移动底座1和一号钢管8的连接变得更加牢固。太阳能电池板通过光伏发电为大棚提供电能。

所述移动底座1下部连接多个三角钢板10，所述三角钢板10连接转动轴11，所述转动轴11连接橡胶轮12，移动底座1通过三角钢板10、转动轴11与橡胶轮12连接在一起，使移动底座1能够自由滑动。

所述二号钢管9上部具有U型槽21，所述U型槽21右侧连接定位螺栓20，所述二号钢管9通过定位螺栓20连接T型钢梁15，所述T型钢梁15插入U型槽21中，T型钢梁15下部插入U型槽21中，U型槽21限制二号钢管9左右移动， 在一号钢管8、二号钢管9、T型钢梁15、三号钢管17、四号钢管18、混凝土基础19、移动装置的共同作用下，使其结构合理、便于移动。
