一种可移动式加热扦插盒的制作方法

本实用新型属于植物扦插技术领域，具体是指一种可移动式加热扦插盒。

背景技术：

扦插又称插条，是一种培育植物的常用繁殖方法。扦插属于无性繁殖，可以剪取植物的茎、叶、根、芽等插入土中或沙中或浸泡在水中，等到生根后就可栽种，使之成为独立的新植株。

目前传统的扦插盒仅仅只考虑户外取样运输保水的作用，若路途遥远则样品的损耗较大，扦插不易成活，且不同植株对基质的温度要求不同，极大的影响扦插的成活率。

尤其是野外环境温度低于扦插植物生长的温度时，则可能影响其存活率；当扦插的植物体积较大时，则使用的扦插盒相应增大，而在户外使用时则极为不便。

基于此，研究并开发设计一种可移动式加热扦插盒。

技术实现要素：

本实用新型的目的在于：提供一种可移动式加热扦插盒，在扦插盒内设置加热装置，在户外温度较低的情况下，可对基质层进行加热，使其满足生长的温度需求，提高其存活率；且在扦插盒的底部设置车轮，可便于对扦插盒进行移动，解决了户外温度低时，扦插存活率低等问题。

本实用新型通过下述技术方案实现：

一种可移动式加热扦插盒，包括基质层、种植板，种植板设置在基质层的上端，基质层的下端设有加热装置，加热装置的下端设有接水装置，接水装置、加热装置、基质层、种植板均位于外壳内。

本技术方案中主要针对户外温度低不适宜直接扦插的情况，可在基质层的下端设置加热装置，加热装置在连通电源后，可将基质层加热到植物扦插的适宜温度，该温度一般比室外温度高，扦插条在适宜环境下生长，在存活后，利于移栽。

而采用的常规扦插装置中，部分扦插条因室外温度太低，无法成活，而本技术方案则很好的解决该问题。本技术方案中所述的种植板，为常规用于扦插植物的种植板，其上可设有便于扦插条插入的小孔，扦插条的下端通过小孔延伸到基质层中，从基质层中获取生长所需水分及其他营养物质。

本技术方案所述的加热装置，主要作用是对基质层进行加热，使基质层的温度位于适宜扦插条生长的范围内。加热装置的具体结构可为电热丝、电热棒等现有结构。当加热装置选择为电热棒时，电热棒又称加热棒，电热棒可对基质层的温度进行调整，满足扦插条生长必需的温度。

其中，基质层主要用于容纳扦插条生长所需的营养物质，具体可为营养土，也可为普通的沙、土等，而基质层的具体结构可为槽状结构，一是利于扦插在种植板上的扦插条的下端延伸到其内部，二是便于在其内放置营养成分，三是便于从外壳内取出，实现与外壳的内壁可拆卸连接，可拆卸的具体连接可为通过卡合结构固定在外壳的内壁。同时本技术方案所述的外壳为上端开口的圆柱形或四方体结构。

为了将基质层中的水排出，避免其影响加热装置的加热效果，故设置接水装置，将基质层中的水排出到接水装置中，同时加热装置具有防水效果，避免水影响加热效果。

进一步地，所述接水装置、加热装置、基质层、种植板均与外壳的内壁可拆卸连接，种植板上设有便于扦插的小孔，小孔与基质层连通。

进一步地，所述基质层的底部设有支撑板，支撑板上设有漏水孔，漏水孔可通过连接管连接至接水装置，其中接水装置的具体结构可为接水槽。上述为将基质层中的水具体排到接水装置的方法，本技术方案中连接管与漏水孔的连接为插入式连接，在将接水装置、加热装置、在外壳内从下至上依次安装好后，然后将连接管穿过加热装置所在区域，连接管的下端延伸至接水装置内，连接管的上端插入基质层的漏水孔中。

关于基质层的设置，基质层的底部设有漏水孔，基质层内的液体可通过漏水孔进入接水装置，且加热装置具有防水性能，基质层内的液体对其正常运行无影响。

进一步地，所述外壳的底部设有与外壳可拆卸连接的车轮。车轮的设置，主要便于移动扦插盒，避免扦插条较大时，无法直接搬动扦插盒，而采用可拆卸的连接方式，便于在外壳的底部根据扦插盒体积的大小确定是否安装车轮，如扦插盒体积大时，可安装车轮，省时省力，反之则不用安装。

为了防止扦插盒在运输过程中，能够随时停止和启动，运输方便，可在车轮上设置刹车装置，在必要时开启刹车装置，避免移动过程中与其他车辆发生碰撞。其中，刹车装置的具体结构可为刹车片，其结构及作用机理还可与自行车上使用的结构、作用相同。

进一步地，还包括盖板，盖板与外壳在形状上适配，盖板的顶部设有手提。盖板盖合在外壳上，外壳为上端开口的圆柱形结构，而盖板为下端开口的半圆球形结构。手提的设置，便于手持打开盖板。

进一步地，所述盖板由位于内层的纱盖和位于外层的实体盖组成，纱盖为悬挂在外壳顶部的纱层，实体盖的下端与外壳的顶端可拆卸连接。

本技术方案中内层为一层纱，具体可为覆盖在外壳上端的纱层，具体结构可为纱窗，扦插时，可仅使用纱层，通风遮阳，而实体盖的下端可与外壳的顶端滑动连接。具体实现方式为，外壳的顶端设有槽状结构，槽状结构沿着外壳的顶部边缘设置，实体盖的下端正好插入到该槽状结构内，也可从该槽状结构内取出。

本实用新型与现有技术相比，具有如下的优点和有益效果：

(1)本实用新型所述扦插盒通过设置加热装置，可对处于温度较低的户外环境下对扦插条进行扦插，可极大的提高其存活率。

(2)本技术方案所述的外壳底部设有车轮，可便于运输，在扦插植株较多时，整个扦插盒的体积较大，在扦插盒的底部设置车轮，并在车轮上设置刹车装置，利于对扦插盒的运输，减少人力，使用极其方便。

(3)本技术方案所述的种植板、加热装置、接水装置、基质层位于外壳内，且与外壳内壁可拆卸连接，便于使用，可根据需要对安装的部件进行调整，以满足不同需求。

附图说明

此处所说明的附图用来提供对本实用新型实施例的进一步理解，构成本申请的一部分，并不构成对本实用新型实施例的限定。在附图中：

图1为本实用新型结构示意图；

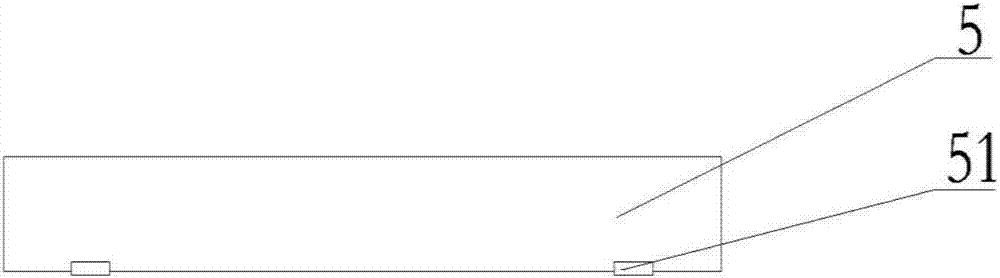

图2为本实用新型结构中基质层的结构示意图；

图3为本实用新型结构中盖板的结构示意图；

图4为本实用新型结构中种植板的结构示意图；

图5为本实用新型中基质层、接水装置、加热装置的结构示意图；

图6为图1的立体结构示意图；

附图中标记及对应的零部件名称：

1—车轮，2—盖板，21—实体盖，22—纱盖，3-接水装置，4-加热装置，5-基质层，51—漏水孔，6—种植板，7—手提，8—外壳，9—刹车装置。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本实用新型作进一步的详细说明，本实用新型的示意性实施方式及其说明仅用于解释本实用新型，并不作为对本实用新型的限定。

实施例1：

如图1至图6所示，一种可移动式加热扦插盒，包括基质层5、种植板6，种植板6设置在基质层5的上端，基质层5的下端设有加热装置4，加热装置4的下端设有接水装置3，接水装置3、加热装置4、基质层5、种植板6均位于外壳8内。

其中，所述接水装置3、加热装置4、基质层5、种植板6均与外壳8的内壁可拆卸连接，种植板6上设有便于扦插的小孔，小孔与基质层5连通。

其中，所述基质层5的底部设有支撑板，支撑板上设有漏水孔51，漏水孔51通过连接管连接至接水装置3。接水装置3具体结构可为接水槽。

其中，所述加热装置4为电热丝或电热棒，本实施例中所述的加热装置4具有可控温且防水的作用。

其中，所述外壳8的底部设有与外壳8可拆卸连接的车轮1，车轮1上设有刹车装置9，便于对车轮1的运行过程进行控制，避免在有坡度地段与其他物体发生碰撞，对扦插盒内的扦插条造成损坏。

其中，还包括盖板2，盖板2与外壳8在形状上适配，盖板2的顶部设有手提7。

其中，所述盖板2由位于内层的纱盖22和位于外层的实体盖21组成，纱盖22为悬挂在外壳8顶部的纱层，实体盖21的下端与外壳8的顶端可拆卸连接。实体盖21的下端与外壳8的具体可拆卸连接方式为滑动连接。

在本实施例中，基质层5具体可为利于扦插条生长的土、沙。

本实施例中接水装置3，可为上端开口的四边体槽状结构，放置于外壳8的底部，位于接水装置3上端的加热装置4，可放置在一支撑架上，支撑架的两侧与外壳的内壁卡合连接，即外壳的内壁设有朝向外壳内部的U型凹槽结构，支撑架的两侧形状与U型凹槽形状匹配可与外壳的内壁滑动连接。

本实施例中设置在加热装置上端的基质层5，基质层5的两端与外壳8的连接关系、种植板6与外壳的连接关系，均同加热装置4与外壳内壁的连接关系相同。

通过上述对加热装置4、接水装置3、基质层5、种植板6的设置，从而实现其与外壳8的可拆卸连接。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
