一种低碳节能的育苗装置的制作方法

本实用新型涉及育苗装置技术领域，具体为一种低碳节能的育苗装置。

背景技术：

在人工控制条件下培育秧(虾、蟹、贝)苗的装置，又称工厂化人工育苗设施，主要由育苗池及水处理、增氧、加温设备和检测仪器等组成，日本、美国等早在20世纪30年代即开始研究人工育苗及其相应的装置，现在已形成先进的育苗工艺流程和自动化程度很高的技术装备，中国从50年代以来，在研究青鱼、草鱼、鲢、鳙、对虾、河蟹、海带、扇贝等的高密度育苗工艺和装置方面取得了重大的进展，其中具有中国特色的工厂化对虾人工育苗工艺和设备尤为成功。但是市场上的育苗装置都有着一系列问题，不能很好的进行育苗，比如由于育苗装置中的温度难以很好的把握，经常会有灰尘之类的对幼苗的培育产生影响，育苗的效率不够高，育苗过程中太过浪费，对于能量的保存不够完善，不够节能，营养液与水分太过多会导致幼苗根部腐烂，水分喷洒不够均匀等问题，市场上急需改善出解决这些问题的育苗装置，为此，我们提出一种低碳节能的育苗装置。

技术实现要素：

本实用新型的目的在于提供一种低碳节能的育苗装置，以解决上述背景技术中提出的育苗装置中的温度难以很好的把握，经常会有灰尘之类的对幼苗的培育产生影响的问题。

为实现上述目的，本实用新型提供如下技术方案：一种低碳节能的育苗装置，包括育苗装置主体、通光口和通风口，所述育苗装置主体的内侧设置有育苗板，且育苗板的上方安置有育苗杯，所述育苗装置主体的外侧安装有温度测量装置，所述温度测量装置的上侧固定有营养液瓶，且通光口的下方镶嵌有营养液瓶，所述通光口的右方安置有补光灯，所述补光灯的底部安装有喷水装置，且喷水装置的右端连接有储水桶，所述储水桶的下方设置有空气过滤装置，所述通风口安置于育苗装置主体的外侧，且育苗装置主体的内部固定有营养液过滤装置，所述育苗装置主体的外侧连接有营养液回收桶，且育苗装置主体的下端安装有底座，所述底座的底端设置有万向轮，所述育苗杯的顶端安装有防尘网，且育苗杯的内壁固定有隔热板，所述育苗杯的下方安置有滤网。

优选的，所述育苗杯设有八个，且关于育苗杯的中轴线对称。

优选的，所述通光口的材质为透明材质。

优选的，所述喷水装置为可旋转装置，且旋转角度为0-90°。

优选的，所述营养液回收桶与育苗装置主体之间为可拆卸连接。

与现有技术相比，本实用新型的有益效果是：该低碳节能的育苗装置设置进光口，可以使阳光充分的照进来，可以很好的使幼苗进行生长，在育苗装置主体的顶部设置有补光灯，在温度测试仪器上发现温度过低后可以打开补光灯进行升温，在育苗杯的内侧设置有隔热板，可以保证育苗杯中的温度不会很容易发散，更加节能，育苗杯的底部有滤网，可以使过多的营养液跟水排出储存，而且不会带出育苗杯中的东西，可以保证幼苗不会被过度营养而导致腐烂，喷水装置为可旋转装置，可以使水分喷洒均匀，更加节能，育苗杯的数量足够多大大提高了育苗装置的育苗效率。

附图说明

图1为本实用新型结构示意图；

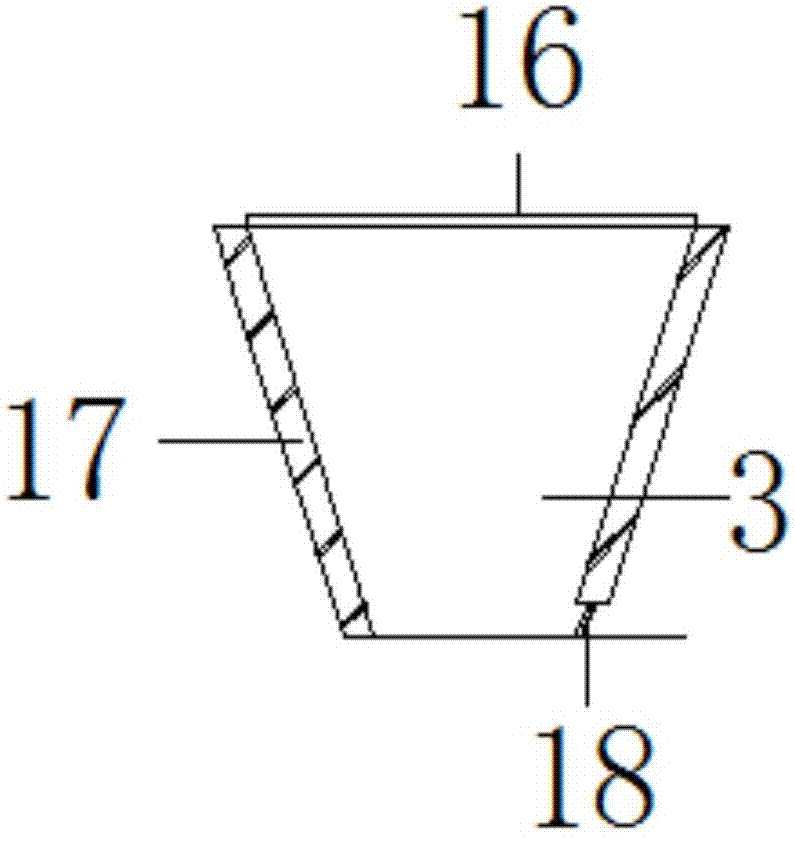

图2为本实用新型育苗杯结构示意图。

图中：1、育苗装置主体，2、育苗板，3、育苗杯，4、温度测量装置，5、营养液瓶，6、通光口，7、补光灯，8、喷水装置，9、储水桶，10、空气过滤装置，11、通风口，12、营养液过滤装置，13、营养液回收桶，14、底座，15、万向轮，16、防尘网，17、隔热板，18、滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种低碳节能的育苗装置，包括育苗装置主体1、育苗板2、育苗杯3、温度测量装置4、营养液瓶5、通光口6、补光灯7、喷水装置8、储水桶9、空气过滤装置10、通风口11、营养液过滤装置12、营养液回收桶13、底座14、万向轮15、防尘网16、隔热板17和滤网18，育苗装置主体1的内侧设置有育苗板2，且育苗板2的上方安置有育苗杯3，育苗杯3设有八个，且关于育苗板2的中轴线对称，育苗杯3数量足够多，可以提高育苗的效率，育苗装置主体1的外侧安装有温度测量装置4，温度测量装置4的上侧固定有营养液瓶5，且通光口6的下方镶嵌有营养液瓶5，通光口6的右方安置有补光灯7，通光口6的材质为透明材质，可以使阳光直接射入育苗装置主体1中，防止能量损失，补光灯7的底部安装有喷水装置8，喷水装置8为可旋转装置，且旋转角度为0-90°，可以使水分喷洒均匀，更加节能，且喷水装置8的右端连接有储水桶9，储水桶9的下方设置有空气过滤装置10，通风口11安置于育苗装置主体1的外侧，且育苗装置主体1的内部固定有营养液过滤装置12，育苗装置主体1的外侧连接有营养液回收桶13，营养液回收桶13与育苗装置主体1之间为可拆卸连接，可以将装满回收的营养液的营养液回收桶13拆卸下来进行再利用，且育苗装置主体1的下端安装有底座14，底座14的底端设置有万向轮15，育苗杯3的顶端安装有防尘网16，且育苗杯3的内壁固定有隔热板17，育苗杯3的下方安置有滤网18。

工作原理：在使用育苗装置之前，首先需要对整个机器进行简单的结构的了解，对于这类的育苗装置首先将种子放入育苗板2上的育苗杯3中，然后合上防尘网16，防止种子在培育过程中被细菌感染，阳光通过通光口6中射入育苗杯3上，营养液瓶5中的营养液慢慢的加入育苗杯3中，培育过程中需要的水分通过喷水装置8均匀的喷洒，空气经过空气过滤装置10进入育苗装置主体1，经过过滤的空气不含有对种子有害的气体，种子进行培育的过程中观察温度测量装置4，发现温度不够的时候可以通过打开补光灯7进行调控，多余的水分跟营养液可以经过营养液过滤装置12进入到营养液回收桶13进行储存，重复利用，既做到了低碳又做到了节能，这样就完成了整个育苗装置的工作过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
