树木清障激光装置的制作方法

本实用新型涉及城市清障技术领域，是一种树木清障激光装置。

背景技术：

现在，当输配电线路护区树木超高或水平靠近导线时，只能是人工修剪，有时候是人工爬树，有时候是采用升降车，高处作业存在坠落危险；同时，修剪靠近带电线路的树枝，稍有不慎碰到带电线路会造成触电伤亡；另外人工作业效率低，不能及时清理安全隐患，容易在刮风下雨时造成线路与树木放电，即单相接地，造成线路跳闸，影响供电可靠性。

技术实现要素：

本实用新型提供了一种树木清障激光装置，克服了上述现有技术之不足，其能有效解决了目前进行高空作业和带电作业清理输配电线路护区树木障碍的安全问题，另外还能进一步解决大型清障工具无法便携的问题。

本实用新型的技术方案是通过以下措施来实现的：一种树木清障激光装置包括底座、控制台、固定台、升降台、上水平盘、下水平盘和转轴，底座上固定安装有控制台，控制台上端固定安装有下水平盘，下水平盘上端中央设有转轴，转轴上端与上水平盘下端中央固定在一起，上水平盘上端左部固定安装有能够产生具有热效应激光的激光发射装置；上水平盘上端右部固定安装有固定台，固定台上端固定安装有能升降的升降台，升降台上端与发射装置右部下侧固定安装在一起；控制台上设有能控制转轴旋转和升降台升降的驱动控制装置。

下面是对上述实用新型技术方案的进一步优化或/和改进：

上述激光发射装置包括激光控制器和二氧化碳激光发射器，上水平盘上端左部固定安装有激光控制器，激光控制器上端面为左高右低的斜面，激光控制器上端面铰接有位于升降台上方的二氧化碳激光发射器，二氧化碳激光发射器的中部下侧与升降台上端固定安装在一起，激光控制器的左侧前部设有发射按钮，激光控制器的左侧中部设有调节旋杆，激光控制器的左侧后部设有开关按钮；激光控制器设有输出端和输入端，二氧化碳激光发射器设有输入端，发射按钮、开关按钮和调节旋杆三者均与激光控制器的输入端电连接，激光控制器的输出端与二氧化碳激光发射器的输入端电连接在一起。

上述二氧化碳激光发射器左部上侧设有瞄准器。

上述驱动控制装置包括电动马达和液压控制阀，升降台为液压缸，液压缸与液压控制阀连接在一起，液压控制阀位于上水平盘上端前部，电动马达设有输出轴和马达双向开关，输出轴和转轴固定安装在一起，马达双向开关位于水平盘上端后部。

上述还包括平移车，底座固定安装在平移车内。

本实用新型结构合理而紧凑，使用方便，其通过二氧化碳激光具有的热效应，将树枝灼伤至坏死后断落，避免高空作业和带电作业，通过安装平移车，便于移动，具有安全、高效和简便的特点。

附图说明

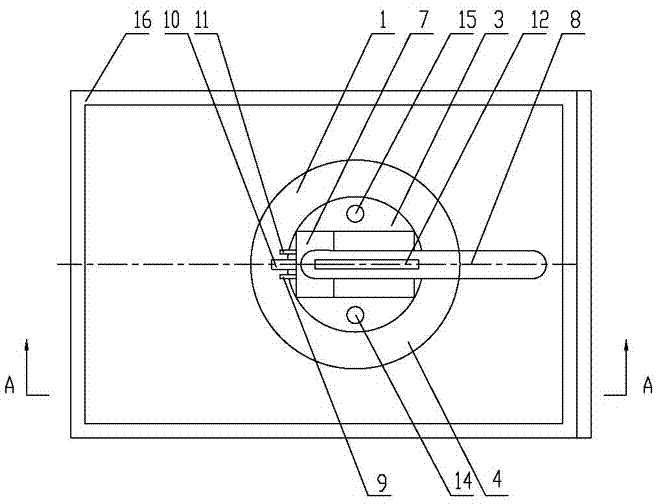

附图1为本实用新型最佳实施例的俯视结构示意图。

附图2为附图1在A-A处的剖视结构示意图。

附图中的编码分别为：1为底座，2为控制台，3为固定台，4为上水平盘，5为下水平盘，6为转轴，7为激光控制器，8为二氧化碳激光发射器，9为发射按钮，10为调整旋杆，11为开关按钮，12为瞄准器，13为液压缸，14为液压控制阀，15为马达双向开关，16为平移车。

具体实施方式

本实用新型不受下述实施例的限制，可根据本实用新型的技术方案与实际情况来确定具体的实施方式。

在本实用新型中，为了便于描述，各部件的相对位置关系的描述均是根据说明书附图1的布图方式来进行描述的，如：前、后、上、下、左、右等的位置关系是依据说明书附图的布图方向来确定的。

下面结合实施例及附图对本实用新型作进一步描述：

如附图1、2所示，该树木清障激光装置包括底座1、控制台2、固定台3、升降台、上水平盘4、下水平盘5和转轴6，底座1上固定安装有控制台2，控制台2上端固定安装有下水平盘5，下水平盘5上端中央设有转轴6，转轴6上端与上水平盘4下端中央固定在一起，上水平盘4上端左部固定安装有能够产生具有热效应激光的激光发射装置；上水平盘4上端右部固定安装有固定台3，固定台3上端固定安装有能升降的升降台，升降台上端与发射装置右部下侧固定安装在一起；控制台2上设有能控制转轴6旋转和升降台升降的驱动控制装置。在使用过程中，在需要进行清障作业时，将本实用新型置于地上，通过驱动控制装置使转轴6旋转并带动上水平盘4同步旋转，驱动控制装置调整升降台的高度使激光发射装置对准需要进行清障作业的位置，并发射激光完成清障作业。本实用新型结构合理而紧凑，使用方便，其通过激光发射装置发射具有热效应的激光，将树枝灼伤至坏死后断落，避免高空作业和带电作业，具有安全、高效和简便的特点。

可根据实际需要，对上述树木清障激光装置作进一步优化或/和改进：

如附图1、2所示，激光发射装置包括激光控制器7和二氧化碳激光发射器8，上水平盘4上端左部固定安装有激光控制器7，激光控制器7上端面为左高右低的斜面，激光控制器7上端面铰接有位于升降台上方的二氧化碳激光发射器8，二氧化碳激光发射器8的中部下侧与升降台上端固定安装在一起，激光控制器7的左侧前部设有发射按钮9，激光控制器7的左侧中部设有调节旋杆，激光控制器7的左侧后部设有开关按钮11；激光控制器7设有输出端和输入端，二氧化碳激光发射器8设有输入端，发射按钮9、开关按钮11和调节旋杆三者均与激光控制器7的输入端电连接，激光控制器7的输出端与二氧化碳激光发射器8的输入端电连接在一起。在使用过程中，二氧化碳激光发射器8发射出的二氧化碳激光具有高效、快速和热效率高的特点，能够快速清除障碍，通过开关按钮11实现二氧化碳激光发射器8的开启和关闭，在开启状态下，通过旋转调节旋杆调节二氧化碳激光发射器8的功率，通过按下发射按钮9发射激光。

如附图1、2所示，二氧化碳激光发射器8左部上侧设有瞄准器12。在使用过程中，通过瞄准器12瞄准，能够准确清除障碍。

如附图1、2所示，驱动控制装置包括电动马达和液压控制阀14，升降台为液压缸13，液压缸13与液压控制阀14连接在一起，液压控制阀14位于上水平盘4上端前部，电动马达设有输出轴和马达双向开关15，输出轴和转轴6固定安装在一起，马达双向开关15位于水平盘上端后部。在使用过程中，通过马达双向开关15调整上水平盘4，液压控制阀14调整液压缸13的的高度，使二氧化碳激光发射器8能对准需要进行清障作业的位置。

如附图1、2所示，还包括平移车16，底座1固定安装在平移车16内。在使用过程，通过平移车16便于本实用新型的移动，巡视过程中发现需进行清障作业，立即就可以开始清障作业。

以上技术特征构成了本实用新型的最佳实施例，其具有较强的适应性和最佳实施效果，可根据实际需要增减非必要的技术特征，来满足不同情况的需求。
