一种油茶树苗枝条修剪工具的制作方法

本实用新型涉及枝条修剪工具技术领域，尤其涉及一种油茶树苗枝条修剪工具。

背景技术：

油茶，别名：茶子树、茶油树、白花茶；油茶属茶科，常绿小乔木。因其种子可榨油(茶油)供食用，故名。茶油色清味香，营养丰富，耐贮藏，是优质食用油；也可作为润滑油、防锈油用于工业。茶饼既是农药，又是肥料，可提高农田蓄水能力和防治稻田害虫，果皮是提制栲胶的原料。在种植好油茶树苗后，需要对油茶树苗的枝条进行修剪，修剪的步骤大致概括为：先下后上、先剪冠内、后剪冠外、上疏下密、上短下长，并在实际修剪中保持树冠内外与上下的均匀，而现有的枝条修剪工具在从下向上修剪时，把手容易被下方较长的枝条所妨碍，使得修剪效率降低，因此，针对以上问题有必要提出一种油茶树苗枝条修剪工具。

技术实现要素：

本实用新型的目的是为了解决现有技术中枝条修剪工具在从下向上修剪时，把手容易被下方较长的枝条所妨碍，使得修剪效率降低的问题，而提出的一种油茶树苗枝条修剪工具。

为了实现上述目的，本实用新型采用了如下技术方案：

一种油茶树苗枝条修剪工具，包括一端开口且中空设置的安装筒，所述安装筒的一端固定连接有一端开口且中空设置的套柱，所述安装筒与套柱的开口处固定连接，所述安装筒与套柱的对应侧壁之间通过第一轴承转动连接有蜗杆，所述蜗杆的一端依次贯穿轴承与安装筒的筒壁并延伸至安装筒外，所述套柱的柱壁上对称开设有安装槽，所述安装槽远离安装筒的槽壁和槽底贯穿套柱设置，所述安装槽内对应槽壁之间通过第二轴承转动连接有转动杆，所述转动杆的杆壁上固定套接有与蜗杆相啮合的涡轮，两个所述涡轮上均固定连接有固定块，两块所述固定块远离涡轮的一端均贯穿安装槽远离安装筒的开口并向外延伸，且分别安装有一片修剪刀，两片所述修剪刀的相向一侧均为刀口。

优选的，所述安装筒的外侧壁上套设有套筒，所述套筒的两对应筒壁上对称开设有固定槽，所述固定槽的槽底固定连接有第一弹簧，所述第一弹簧远离固定槽的一端固定连接有固定杆，所述安装筒对应两个固定杆位置的外侧壁上开设有滑动槽，所述滑动槽的槽底呈均匀等距的开设有卡槽，所述固定杆远离第一弹簧的一端依次贯穿固定槽、滑动槽与卡槽并延伸至卡槽内，所述固定杆靠近第一弹簧的一端固定连接有拉动装置，所述蜗杆位于安装筒外的一端开设有限位槽，所述限位槽的槽底固定连接有第二弹簧，所述第二弹簧的远离限位槽槽底的一端固定连接有限位杆，所述限位杆远离第二弹簧的一端贯穿限位槽并向外延伸，且固定连接有转动块，所述限位槽的两对应槽壁上对称开设有第一滑槽，两个所述第一滑槽的内部均滑动连接有一块第一滑块，两块所述第一滑块相向一侧共同固定连接在限位杆的对应杆壁上。

优选的，所述固定块远离涡轮的一端开设有放置槽，所述放置槽的上端与下端分别贯穿固定块的上表面与下表面，两片所述修剪刀安装在对应的放置槽内，所述放置槽的两对应侧壁之间对称开设有两组第一通孔，所述修剪刀对应一组第一通孔位置的侧壁上开设有一个第二通孔，所述一组第一通孔与一个第二通孔共同套接有一个螺栓，所述螺栓的一端依次贯穿一组第一通孔与一个第二通孔并延伸至固定块外，且螺纹连接有螺母。

优选的，所述安装筒靠近修剪刀一端的侧壁上套设有一端开口的放置盒，所述放置盒靠近盒口的两对应内侧壁上固定连接有两个相对称的卡块。

优选的，所述拉动装置包括绳索，所述绳索固定连接在固定杆靠近第一弹簧一端的中心处，所述固定槽槽底对应绳索的位置开设有通管，所述绳索远离固定杆的一端依次穿过固定槽和通管并向外延伸，且固定连接有拉环。

优选的，所述固定槽的槽壁上对称开设有第二滑槽，两个所述第二滑槽的内部均活动连接有一个第二滑块，两个所述第二滑块靠近固定杆的一侧共同连接在固定杆的对应侧壁上。

与现有技术相比，本实用新型提供了一种油茶树苗枝条修剪工具，具备以下有益效果：

1、该油茶树苗枝条修剪工具，通过设置安装筒、蜗杆、安装槽、转动杆、涡轮、固定块和修剪刀，当需要对油茶树苗枝条进行修剪时，先转动蜗杆，蜗杆在原地转动的同时带动两个涡轮转动，因转动杆的作用，涡轮在原地转动，同时因涡轮与固定块的连接关系，两个涡轮带动两块固定块做相向或相背旋转运动，两块固定块做旋转运动的同时带动两片修剪刀做同步运动，可以对油茶树苗枝条进行修剪，本修剪工具的主体为一根筒装的安装筒，在面对下方较长的枝条时，安装筒可以灵活的在枝条之间穿过，不会被枝条妨碍到修剪工具的使用，提高了修剪油茶树苗枝条时的效率。

2、该油茶树苗枝条修剪工具，通过限位槽、弹簧、限位杆、转动块、套筒、固定槽、第一弹簧、固定杆、滑动槽、卡槽、第一滑槽和第一滑块，当枝条修剪工具的长度不够时，先通过拉动装置拉动固定杆向固定槽内移动，当固定杆脱离卡槽时，可将套筒向转动块方向移动，套筒与转动块相抵并带动转动块向外部移动，转动块向外移动的同时带动限位杆向限位槽外移动，限位杆带动第一滑块在第一滑槽内移动，当枝条修剪工具整体长度足够时，松开拉动装置，固定杆在第一弹簧的作用下向固定槽外弹出，此时轻微推动套筒，使得固定杆与卡槽相重合并被弹入卡槽内，枝条修剪工具伸长完成，转动转动块，转动块带动限位杆转动，限位杆通过第一滑槽与第一滑块的配合带动蜗杆转动，可以对比较深的油茶树苗枝条进行修剪，同时因第一滑槽与第一滑块的作用，限位杆只能在限位槽内的一定范围内移动，限位杆不会脱离限位槽，当修剪完成后，拉动拉动装置将套筒复位，同时限位杆在第二弹簧的作用下被拉回限位槽内，枝条修剪工具整体回复原本长度。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型在面对下方较长的枝条时，安装筒可以灵活的在枝条之间穿过，不会被枝条妨碍到修剪工具的使用，提高了修剪油茶树苗枝条时的效率。

附图说明

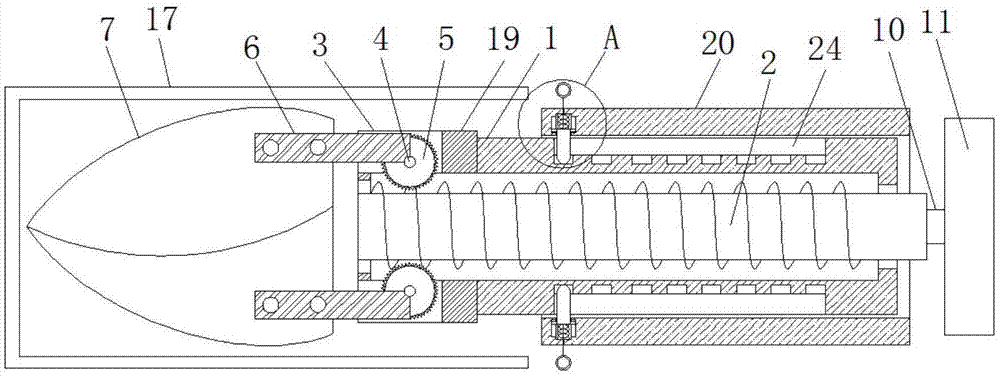

图1为本实用新型提出的一种油茶树苗枝条修剪工具的结构示意图；

图2为本实用新型提出的一种油茶树苗枝条修剪工具的俯视图；

图3为图1中A部分的放大图；

图4为图1中蜗杆的剖视图。

图中：1安装筒、2蜗杆、3安装槽、4转动杆、5涡轮、6固定块、7修剪刀、8限位槽、9第二弹簧、10限位杆、11转动块、12第一滑槽、13第一滑块、14放置槽、15螺栓、16螺母、17放置盒、 18卡块、19套柱、20套筒、21固定槽、22第一弹簧、23固定杆、 24滑动槽、25卡槽、26拉环、27第二滑槽、28第二滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-4，包括一端开口且中空设置的安装筒1，安装筒1的一端固定连接有一端开口且中空设置的套柱19，安装筒1与套柱19 的开口处固定连接，安装筒1与套柱19的对应侧壁之间通过第一轴承转动连接有蜗杆2，蜗杆2的一端依次贯穿轴承与安装筒1的筒壁并延伸至安装筒1外，套柱19的柱壁上对称开设有安装槽3，安装槽3远离安装筒1的槽壁和槽底贯穿套柱19设置，安装槽3内对应槽壁之间通过第二轴承转动连接有转动杆4，转动杆4的杆壁上固定套接有与蜗杆2相啮合的涡轮5，两个涡轮5上均固定连接有固定块 6，两块固定块6远离涡轮5的一端均贯穿安装槽3远离安装筒1的开口并向外延伸，且分别安装有一片修剪刀7，两片修剪刀7的相向一侧均为刀口，当需要对油茶树苗枝条进行修剪时，先转动蜗杆2，蜗杆2在原地转动的同时带动两个涡轮5转动，因转动杆4的作用，涡轮5在原地转动，同时因涡轮5与固定块6的连接关系，两个涡轮 5带动两块固定块6做相向或相背旋转运动，两块固定块6做旋转运动的同时带动两片修剪刀7做同步运动，可以对油茶树苗枝条进行修剪，本修剪工具的主体为一根筒装的安装筒1，在面对下方较长的枝条时，安装筒1可以灵活的在枝条之间穿过，不会被枝条妨碍到修剪工具的使用，提高了修剪油茶树苗枝条时的效率。

安装筒1的外侧壁上套设有套筒20，套筒的两对应筒壁上对称开设有固定槽21，固定槽21的槽底固定连接有第一弹簧22，第一弹簧22远离固定槽21的一端固定连接有固定杆23，安装筒1对应两个固定杆23位置的外侧壁上开设有滑动槽24，滑动槽24的槽底呈均匀等距的开设有卡槽25，固定杆23远离第一弹簧22的一端依次贯穿固定槽21、滑动槽24与卡槽25并延伸至卡槽25内，固定杆23 靠近第一弹簧22的一端固定连接有拉动装置，蜗杆2位于安装筒1 外的一端开设有限位槽8，限位槽8的槽底固定连接有第二弹簧9，第二弹簧9的远离限位槽8槽底的一端固定连接有限位杆10，限位杆10远离第二弹簧9的一端贯穿限位槽8并向外延伸，且固定连接有转动块11，转动块11的直径大于套筒20的直径，限位槽8的两对应槽壁上对称开设有第一滑槽12，两个第一滑槽12的内部均滑动连接有一块第一滑块13，两块第一滑块13相向一侧共同固定连接在限位杆10的对应杆壁上，当枝条修剪工具的长度不够时，先通过拉动装置拉动固定杆23向固定槽21内移动，当固定杆23脱离卡槽25 时，可将套筒20向转动块11方向移动，套筒20与转动块11相抵并带动转动块11向外部移动，转动块11向外移动的同时带动限位杆 10向限位槽8外移动，限位杆10带动第一滑块13在第一滑槽12内移动，当枝条修剪工具整体长度足够时，松开拉动装置，固定杆23 在第一弹簧22的作用下向固定槽21外弹出，此时轻微推动套筒20，使得固定杆23与卡槽25相重合并被弹入卡槽25内，枝条修剪工具伸长完成，转动转动块11，转动块11带动限位杆10转动，限位杆 10通过第一滑槽12与第一滑块13的配合带动蜗杆2转动，在转动转动块11的间隙，转动块11在第二弹簧9的作用下与套筒20相抵，不会被复位，可以对比较深的油茶树苗枝条进行修剪，同时因第一滑槽12与第一滑块13的作用，限位杆10只能在限位槽8内的一定范围内移动，限位杆10不会脱离限位槽8，当修剪完成后，拉动拉动装置将套筒20复位，同时限位杆10在第二弹簧9的作用下被拉回限位槽8内，枝条修剪工具整体回复原本长度。

固定块6远离涡轮5的一端开设有放置槽14，放置槽14的上端与下端分别贯穿固定块6的上表面与下表面，两片修剪刀7安装在对应的放置槽14内，放置槽14的两对应侧壁之间对称开设有两组第一通孔，修剪刀7对应一组第一通孔位置的侧壁上开设有一个第二通孔，一组第一通孔与一个第二通孔共同套接有一个螺栓15，螺栓15 的一端依次贯穿一组第一通孔与一个第二通孔并延伸至固定块6外，且螺纹连接有螺母16，在修剪刀7损坏时方便修剪刀7的更换。

安装筒1靠近修剪刀7一端的侧壁上套设有一端开口的放置盒 17，放置盒17靠近盒口的两对应内侧壁上固定连接有两个相对称的卡块18，两块卡块18之间的直径小于套筒19的直径，使得放置盒 17与修剪工具不会轻易脱落，防止修剪刀7在不使用时会碰撞发生损坏，以及避免修剪刀7的刀口伤害到人。

拉动装置包括绳索，绳索固定连接在固定杆23靠近第一弹簧22 一端的中心处，固定槽21槽底对应绳索的位置开设有通管，绳索远离固定杆23的一端依次穿过固定槽21和通管并向外延伸，且固定连接有拉环26，拉动拉环26，拉环26通过绳索带动固定杆23向固定槽21内移动。

固定槽21的槽壁上对称开设有第二滑槽27，两个第二滑槽27 的内部均活动连接有一个第二滑块28，两个第二滑块28靠近固定杆 23的一侧共同连接在固定杆23的对应侧壁上，防止固定杆23从固定槽21中脱离。

本实用新型中，当需要对油茶树苗枝条进行修剪时，先转动蜗杆 2，蜗杆2在原地转动的同时带动两个涡轮5转动，因转动杆4的作用，涡轮5在原地转动，同时因涡轮5与固定块6的连接关系，两个涡轮5转动的同时带动两块固定块6做相向或相背旋转运动，两块固定块6做旋转运动的同时带动两片修剪刀7做同步运动，可以对油茶树苗枝条进行修剪；当枝条修剪工具的长度不够时，先通过拉动装置拉动固定杆23向固定槽21内移动，当固定杆23脱离卡槽25时，可将套筒20向转动块11方向移动，套筒20与转动块11相抵并带动转动块11向外部移动，转动块11向外移动的同时带动限位杆10向限位槽8外移动，限位杆10带动第一滑块13在第一滑槽12内移动，当枝条修剪工具整体长度足够时，松开拉动装置，固定杆23在第一弹簧22的作用下向固定槽21外弹出，此时轻微推动套筒20，使得固定杆23与卡槽25相重合并被弹入卡槽25内，枝条修剪工具伸长完成，转动转动块11，转动块11带动限位杆10转动，限位杆10通过第一滑槽12与第一滑块13的配合带动蜗杆2转动，可以对比较深的油茶树苗枝条进行修剪，同时因第一滑槽12与第一滑块13的作用，限位杆10只能在限位槽8内的一定范围内移动，限位杆10不会脱离限位槽8，当修剪完成后，拉动拉动装置将套筒20复位，同时限位杆10在第二弹簧9的作用下被拉回限位槽8内，枝条修剪工具整体回复原本长度，本修剪工具的主体为一根筒装的安装筒1，在面对下方较长的枝条时，安装筒1可以灵活的在枝条之间穿过，不会被枝条妨碍到修剪工具的使用，提高了修剪油茶树苗枝条时的效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
