一种园林植被维护用修剪设备的制作方法

本实用新型涉及修剪设备领域，特别涉及一种园林植被维护用修剪设备。

背景技术：

修剪设备是切割布、纸、钢板、绳、圆钢等片状或线状物体的双刃工具，两刃交错，可以开合，历史悠久，现在被大量应用在园林植被的维护修剪中；现有的园林植被维护用修剪设备在使用时存在一定的弊端，首先，修剪设备不能自动修剪，较为繁琐，并且无法精准测量修剪时扭矩的大小，为此，我们提出一种园林植被维护用修剪设备。

技术实现要素：

本实用新型的主要目的在于提供 一种园林植被维护用修剪设备，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种园林植被维护用修剪设备，包括设备主体，所述设备主体的前端活动安装有剪刀头，且剪刀头的后端固定安装有刀身，所述刀身的后端固定安装有把手，且把手的后端设置有接线端子，所述设备主体的内部靠近中间位置固定安装有电动缸，且电动缸的前端设置有活塞，所述电动缸的外表面固定安装有散热片，所述电动缸的后端靠近一侧位置固定安装有电机，且电机的一端固定连接有滚珠轴承，所述滚珠轴承的前端设置有滚珠丝杠，且滚珠丝杠的前端设置有导轨，所述导轨的内部设置有滑块，且滑块的后端固定连接有负载弹簧，所述电机的后端固定安装有扭矩传感器，且扭矩传感器的内部固定安装有弹性轴，所述弹性轴的中间外表面设置有应变片，所述接线端子的输出端与电动缸的输入端电性连接，所述电动缸的输出端与电机和扭矩传感器的输入端电性连接。

优选的，所述滚珠丝杠与导轨之间设置有推杆，且滚珠丝杠的外表面固定安装有螺母。

优选的，所述接线端子的外表面设置有塑胶管，所述扭矩传感器的一端固定安装有蜂鸣器。

优选的，所述散热片的外表面固定安装有硅胶垫片，硅胶垫片的数量为四组。

优选的，所述滚珠轴承的内部活动安装有球珠，球珠的数量为若干组。

优选的，所述把手的外表面固定安装有减震橡胶垫，所述刀身的外表面设置有散热窗。

与现有技术相比，本实用新型具有如下有益效果：该园林植被维护用修剪设备，通过设置的电动缸，能够使设备自动的修剪植被，提高了便捷性，电动缸就是将电机的旋转运动通过丝杠螺母转换成直线运动，再通过推动滑台沿导轨做往复运动，使剪刀头不断的交错，开合，通过设置的扭矩传感器，能准确测量动力装置的扭矩，防止扭矩过大，损坏设备，扭矩传感器在弹性轴上黏贴应变片组成测量电桥，当弹性轴受扭矩产生微小的变形后引起电桥电阻值的变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩的测量，通过设置的散热片，还能快速的把设备内部的热量散出，提高设备使用寿命，散热片具有良好的导热性，可以把电机的热量传导自身，使电机的温度快速下降，整个装置结构简单，操作方便，使用效果相对于传统方式更好。

附图说明

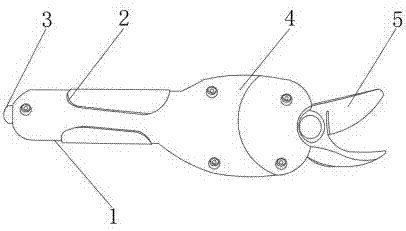

图1为本实用新型一种园林植被维护用修剪设备的整体结构示意图。

图2为本实用新型一种园林植被维护用修剪设备的刀身剖视图。

图3为本实用新型一种园林植被维护用修剪设备的电动缸结构图。

图4为本实用新型一种园林植被维护用修剪设备的扭矩传感器剖视图。

图中：1、设备主体；2、把手；3、接线端子；4、刀身；5、剪刀头；6、散热片；7、活塞；8、电动缸；9、电机；10、滚珠轴承；11、滚珠丝杠；12、负载弹簧；13、导轨；14、滑块；15、扭矩传感器；16、弹性轴；17、应变片。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种园林植被维护用修剪设备，包括设备主体1，设备主体1的前端活动安装有剪刀头5，且剪刀头5的后端固定安装有刀身4，刀身4的后端固定安装有把手2，且把手2的后端设置有接线端子3，设备主体1的内部靠近中间位置固定安装有电动缸8，且电动缸8的前端设置有活塞7，通过设置的电动缸8，能够使设备自动的修剪植被，提高了便捷性，电动缸8的外表面固定安装有散热片6，通过设置的散热片6，能快速的把设备内部的热量散出，提高设备使用寿命，电动缸8的后端靠近一侧位置固定安装有电机9，且电机9的一端固定连接有滚珠轴承10，滚珠轴承10的前端设置有滚珠丝杠11，且滚珠丝杠11的前端设置有导轨13，导轨13的内部设置有滑块14，且滑块14的后端固定连接有负载弹簧12，电机9的后端固定安装有扭矩传感器15，且扭矩传感器15的内部固定安装有弹性轴16，通过设置的扭矩传感器15，能准确测量动力装置的扭矩，防止扭矩过大，损坏设备，弹性轴16的中间外表面设置有应变片17，接线端子3的输出端与电动缸8的输入端电性连接，电动缸8的输出端与电机9和扭矩传感器15的输入端电性连接。

滚珠丝杠11与导轨13之间设置有推杆，且滚珠丝杠11的外表面固定安装有螺母；接线端子3的外表面设置有塑胶管，扭矩传感器15的一端固定安装有蜂鸣器，当扭矩过大时，蜂鸣器能及时报警提醒；散热片6的外表面固定安装有硅胶垫片，硅胶垫片的数量为四组，硅胶垫片的设置可以很好的填充散热片6与电机9之间的空隙，且具有良好的导热性；滚珠轴承10的内部活动安装有球珠，球珠的数量为若干组；把手2的外表面固定安装有减震橡胶垫，刀身4的外表面设置有散热窗，减震橡胶垫的设置可以提高舒适性。

需要说明的是，本实用新型为一种园林植被维护用修剪设备，使用时，首先，通过接线端子3接通电源，开启电动缸8，通过设置的电动缸8，能够使设备自动的修剪植被，提高了便捷性，电动缸8就是将Y2电机9的旋转运动通过滚珠丝杠11的螺母转换成直线运动，在通过推动滑块14沿导轨13做往复运动，负载弹簧12起到回拉的作用，使剪刀头5不断的交错，开合，修剪草坪，然后，通过设置的散热片6，能快速的把设备内部的热量散出，提高设备使用寿命，散热片6具有良好的导热性，可以把Y2电机9产生的热量传导自身，使Y2电机9的温度快速下降，最后，通过设置的JNNT-2扭矩传感器15，能准确测量动力装置的扭矩，防止扭矩过大，损坏设备，JNNT-2扭矩传感器15在弹性轴16上黏贴应变片17组成测量电桥，当弹性轴16受扭矩产生微小的变形后引起电桥电阻值的变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩的测量，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
