一种水稻育秧用播种机的制作方法

本实用新型涉及农业播种技术领域，具体来说涉及一种水稻育秧用播种机。

背景技术：

随着农业科技的进步，各种粮食的产量也迅速得到了极大的发展，由于现代技术的突飞猛进，从而使得水稻种植机械自动化也得到了快速发展，农业机械的使用，大大降低了劳动力，提高了种植效率，水稻育秧播种机是种植水稻的关键环节。

水稻育秧要经过铺土，播种，覆土，洒水四种基本的环节，现有的水稻育秧播种机在铺土料箱出料口处设置的挡板去调节土壤的出土量，但在在实际的使用过程中，调节出土量大小的调整装置并没有对调节杆的旋转进行固定，这样在装置运作的时候，因此发动机带来的震动以及挡板自身的重力因素从而在铺土环节中出现出现缓慢下坠的问题，也就是说会逐渐降低装置调节之后的出料口出土量的大小，使得铺设土壤的过程，铺土厚度难以保持一致，在播种料箱里设置的挡板只能在装置启动前调节播种料箱出料口的大小，无法在使用过程中对其进行调整，加之在调整的时候需要使用工具进行调节，因此在实际的操作中极其麻烦，又因为挡板容易倾斜，从而会降低了水稻播种育秧整体的均匀性，造成秧苗的存活率降低。

技术实现要素：

解决的技术问题

鉴于现有技术存在的上述问题，本实用新型的一方面目的在于提供一种水稻育秧用播种机，解决了上述背景中提到的问题。

技术方案

为了实现上述目的，本实用新型提供的一种水稻育秧用播种机，包括：铺土箱体和播种箱体，所述铺土箱体两侧的内壁均开设有旋转杆槽一，所述铺土箱体凹槽内壁之间插接有旋转杆一，所述旋转杆一的两端分别贯穿并延伸至两个所述旋转杆槽一的外侧，且其中一端位于所述铺土箱体外侧的一端固定安装有限位环，另一端位于所述铺土箱体外侧的一端固定安装有手柄一，所述旋转杆一相邻所述手柄一一端的外壁固定安装有棘轮，所述棘轮可与所述铺土箱体外壁开设的棘轮槽相卡接，所述旋转杆一位于所述铺土箱体凹槽内一端的外壁对称安装有齿轮一相对两侧的内壁上对称开设有滑轨一，两个所述滑轨一之间设有挡板一，所述挡板一的外壁上对称开设有分别与所述齿轮一相啮合的直链齿轮一；

所述播种箱体两侧的内壁均开设有旋转杆槽二，所述旋转杆槽二的内壁活动安装有旋转杆二，所述旋转杆二的两端分别贯穿并延伸至两个所述旋转杆槽二的外侧所述旋转杆二位于所述播种箱体外的一端固定安装有手柄二，所述旋转杆二的外壁对称安装有齿轮二，两个齿轮二均位于所述播种箱体内，所述播种箱体靠近所述手柄二的一端开设有若干呈圆周阵列的限位槽，所述手柄二的外壁套接有限位套筒，所述限位套筒的一端位于所述限位槽内，所述播种箱体两侧的内壁对称开设有滑轨二，两个所述滑轨二之间设有挡板二，所述挡板二的外壁上对称开设有分别与所述齿轮二相啮合的直链齿轮二。

作为优选，所述铺土箱体的顶部设有上料口一，所述铺土箱体的底部设有出料口与所述铺土箱体的侧壁呈30°角。

作为优选，所述播种箱体的顶部设有上料口二。

作为优选，所述挡板二与所述播种箱体的顶部呈60°角。

作为优选，播种箱体的底部活动安装有出料轮毂。

有益效果

与现有技术相比较，本实用新型提供的一种水稻育秧用播种机，具备以下有益效果：

1、该实用新型，在铺土箱体上设置限位的齿轮，可在外部调节出料口出料的量，而且对相啮合的齿轮进行限定，可有效的将挡板一固定，不会出现挡板下坠而影响出料口出料的情况，从而使铺土更加均匀，而且操作简单。

2、该实用新型，在播种箱体的内部设置齿轮带动的挡板二，可直接在播种箱体外部操作旋转杆二，随时根据需要调节种子进入出料轮毂的量，操作简单，而且可以保持挡板的平衡，从而提高了水稻播种育秧的均匀性，增加秧苗的存活率。

3、该实用新型，增加在铺土箱体和播种箱体增加可随时调节的挡板，从而在节约成本的情况下，能够随时调节铺土和播种的量，整体上提高装置的性能，从而提高了育秧播种的效率。

应当理解，前面的一般描述和以下详细描述都仅是示例性和说明性的，而不是用于限制本公开。

本申请文件提供本公开中描述的技术的各种实现或示例的概述，并不是所公开技术的全部范围或所有特征的全面公开。

附图说明

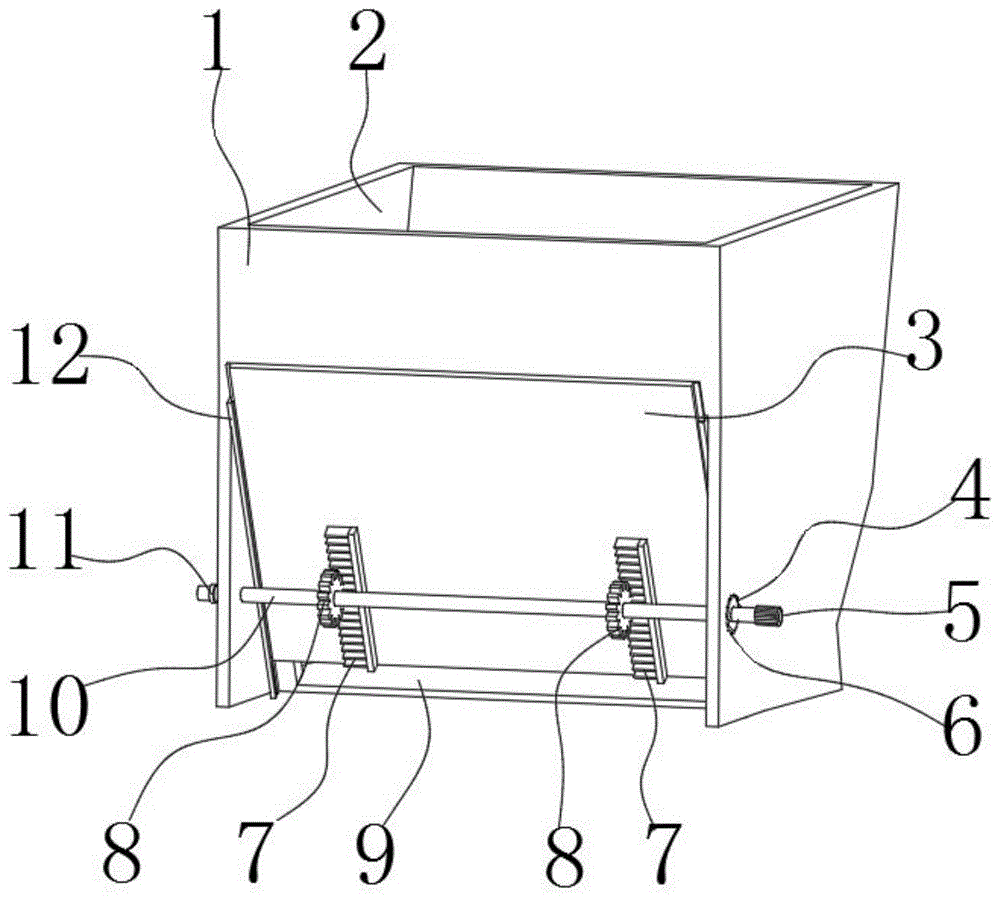

图1为本实用新型铺土箱体结构示意图；

图2为本实用新型铺土箱体结构示意图；

图3为本实用新型播种箱体结构示意图；

图4为本实用新型a处结构示意图；

图5为本实用新型播种箱体局部结构示意图。

主要附图标记：

1、铺土箱体；2、上料口一；3、挡板一；4、棘轮槽；5、手柄一；6、棘轮；7、直链齿轮一；8、齿轮一；9、出料口；10、旋转杆一；11、限位环；12、滑轨一；13、旋转杆二；14、挡板二；15、直链齿轮二；16、齿轮二；17、出料轮毂；18、上料口二；19、播种箱体；20、限位槽；21、限位套筒；22、手柄二；23、滑轨二；24、旋转杆槽一；25、旋转杆槽二。

具体实施方式

为了使得本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本公开的一部分实施例，而不是全部的实施例。基于所描述的本公开的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本公开保护的范围。

除非另外定义，本公开使用的技术术语或者科学术语应当为本公开所属领域内具有一般技能的人士所理解的通常意义。本公开中使用的“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，还可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。

为了保持本公开实施例的以下说明清楚且简明，本公开省略了已知功能和已知部件的详细说明。

请参阅图1-5，一种水稻育秧用播种机，包括铺土箱体1和播种箱体19，铺土箱体1在使用时，首先向外拉动手柄一5，手柄一5带动旋转杆一10向外移动，在旋转杆一10的带动下，棘轮6从棘轮槽4内移出，限位环11限制旋转杆一10移动的长度，此时装置的状态如图2所示，此时可根据需要来转动手柄一5来调节挡板一3的位置，从而可以调节土壤的出土量，当调节好挡板一3的位置时，停止转动手柄一5，然后推动手柄一5，如图1，棘轮6卡入棘轮槽4内，从而限定住旋转杆一10的位置，保证了出土的均匀性，播种箱体19在使用时，只需将限位套筒21从限位槽20内取出，即可旋转手柄二22即可调节挡板二14的位置，当根据需要调节好挡板二14的位置时，再将限位套筒21卡入限位槽20内即可，播种箱体19可随时根据需要调节种子进入出料轮毂的量，操作简单，而且可以保持挡板的平衡，从而提高了水稻播种育秧的均匀性，增加秧苗的存活率，铺土箱体1和播种箱体1的具体结构如下：

如图1所示，本实用新型进一步提出的技术方案中，铺土箱体1两侧的内壁均开设有旋转杆槽一24，铺土箱体1凹槽内壁之间插接有旋转杆一10，旋转杆一10的两端分别贯穿并延伸至两个旋转杆槽一24的外侧，且其中一端位于铺土箱体1外侧的一端固定安装有限位环11，另一端位于铺土箱体1外侧的一端固定安装有手柄一5，旋转杆一10相邻手柄一5一端的外壁固定安装有棘轮6，棘轮6可与铺土箱体1外壁开设的棘轮槽4相卡接，旋转杆一10位于铺土箱体1凹槽内一端的外壁对称安装有齿轮一8，铺土箱体1相对两侧的内壁上对称开设有滑轨一12，两个滑轨一12之间设有挡板一3，挡板一3的外壁上对称开设有分别与齿轮一8相啮合的直链齿轮一7。

再者，参见图3所示，播种箱体19两侧的内壁均开设有旋转杆槽二25，旋转杆槽二25的内壁活动安装有旋转杆二13，旋转杆二13的两端分别贯穿并延伸至两个旋转杆槽二25的外侧旋转杆二13位于播种箱体19外的一端固定安装有手柄二22，旋转杆二13的外壁对称安装有齿轮二16，两个齿轮二16均位于播种箱体19内，播种箱体19靠近手柄二22的一端开设有若干呈圆周阵列的限位槽20，手柄二22的外壁套接有限位套筒21，限位套筒21的一端位于限位槽20内，播种箱体19两侧的内壁对称开设有滑轨二23，两个滑轨二23之间设有挡板二14，挡板二14的外壁上对称开设有分别与齿轮二16相啮合的直链齿轮二15。

本实用新型进一步提出的技术方案中，挡板一3与铺土箱体1的侧壁呈30°角，挡板二14与播种箱体19的顶部呈60°角，将两个挡板设置角度，更好的调节出土的量和播种的量。

进一步结合图1所示，可以看到，在一些实施方式中，作为优选，铺土箱体1的顶部设有上料口一2，铺土箱体1的底部设有出料口9。

再者，在本实用新型中，播种箱体19的顶部设有上料口二18，播种箱体19的底部活动安装有出料轮毂17，挡板二14就是控制种子进入出料轮毂17的量，在播种环节有两个调节播种量的方法，方法一就是调节带动出料轮毂17转动的电机，方法二就是通过调节挡板二14来控制种子进入出料轮毂17的量，由于方法一为现有技术，所以在本实用中不过多提及。

该实用新型，在铺土箱体上设置限位的齿轮，可在外部调节出料口出料的量，而且对相啮合的齿轮进行限定，可有效的将挡板一3固定，不会出现挡板一3下坠而影响出料口出料的情况，从而使铺土更加均匀，而且操作简单，在播种箱体的内部设置齿轮带动的挡板二14，可直接在播种箱体外部操作旋转杆二13，随时根据需要调节种子进入出料轮毂17的量，操作简单，而且可以保持挡板的平衡，从而提高了水稻播种育秧的均匀性，增加秧苗的存活率，通过增加在铺土箱体1和播种箱体19增加可随时调节的挡板，能够随时调节铺土和播种的量，整体上提高装置的性能，从而提高了育秧播种的效率。

工作原理：如图1是本装置初始状态下的示意图，在使用本使用新型提供的装置时，当需要调节铺土料箱中出土的量的时候，首先向外拉动手柄一5，手柄一5带动旋转杆一10向外移动，在旋转杆一10的带动下，棘轮6从棘轮槽4内移出，限位环11限制旋转杆一10移动的长度，此时装置的状态如图2所示，此时可根据需要来转动手柄一5来调节挡板一3的位置，从而可以调节土壤的出土量，当调节好挡板一3的位置时，停止转动手柄一5，然后推动手柄一5，如图1，棘轮6卡入棘轮槽4内，从而限定住旋转杆一10的位置，保证了出土的均匀性，当需要调节播种料箱的出料口时，只需将限位套筒21从限位槽20内取出，即可旋转手柄二22，即可调节挡板二14的位置，当根据需要调节好挡板二14的位置时，再将限位套筒21卡入限位槽20内即可。

以上实施例仅为本实用的示例性实施例，不用于限制本实用，本实用的保护范围由权利要求书限定。本领域技术人员可以在本实用的实质和保护范围内，对本实用做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用的保护范围内。
