一种辅助苗木嫁接的装置的制作方法

本实用新型涉及苗木嫁接相关技术领域，具体为一种辅助苗木嫁接的装置。

背景技术：

嫁接，是植物的人工繁殖方法之一。即把一种植物的枝或芽，嫁接到另一种植物的茎或根上，使接在一起的两个部分长成一个完整的植株。嫁接的方式分为枝接和芽接。嫁接是利用植物受伤后具有愈伤的机能来进行的。

然而，现有的苗木嫁接的装置大都是采用木材配合捆绑绳将嫁接后的苗木固定在一起，固定不紧，容易松动，特别是遇到震动或是晃动的情况时容易让苗木的嫁接口发生位移，产生错位，甚至是导致苗木嫁接失败的问题出现。

技术实现要素：

本实用新型的目的在于提供一种辅助苗木嫁接的装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括第一固定装置主体、第一固定装置副体、第一连接撑支杆、第二固定装置主体、第二固定装置副体，所述第一固定装置主体上设置有连接转动孔，所述第一固定装置主体远离所述连接转动孔的一端焊接于第一连接块，所述第一固定装置主体远离所述第一连接块的一侧设置有保护层，所述第一固定装置副体上位于所述第一连接块的一端焊接于第二连接块，所述连接转动孔内设置有限位杆，所述第二连接块与所述第一连接块连接于连接螺杆，所述连接螺杆连接于连接螺帽，所述第一固定装置主体与所述第一固定装置副体的底部焊接于所述第一连接撑支杆，所述第一连接撑支杆中部焊接于第二连接支撑杆，所述第一连接撑支杆远离所述第一固定装置主体与所述第一固定装置副体的一端焊接于所述第二固定装置主体，所述第一连接撑支杆远离所述第一固定装置主体与所述第一固定装置副体的一端焊接于所述第二固定装置副体。

进一步的，所述第二固定装置主体的大小尺寸结构部件与所述第一固定装置主体的大小尺寸结构部件相同并满足使用的要求，所述第二固定装置副体的大小尺寸结构部件与所述第一固定装置副体的大小尺寸结构部件相匹配并满足使用的要求。

进一步的，所述第一固定装置主体与第一固定装置副体的外表形状为半圆状并且形成对称关系，所述第一固定装置主体与第一固定装置副体形成一个中部上下开口的圆筒形状。

进一步的，所述第一固定装置主体与第一固定装置副体以连接处的连接转动孔中的限位杆圆心可以自由转动，所述限位杆用于将所述第一固定装置主体与第一固定装置副体相连接并为转动提供必要的支撑。

进一步的，所述保护层为分为两个半圆形状，所述保护层的外表形状与所述第一固定装置主体和所述第一固定装置副体的内壁的形状相适应，所述保护层的材质为弹性性能良好的硬质橡胶，所述保护层用于保护苗木不被刮伤挤伤。

进一步的，所述第二连接支撑杆的形状为半圆形并且其弧度与所述第一固定装置主体和所述第一固定装置副体的弧度相适应，所述第二连接支撑杆与所述第一连接撑支杆的位置关系为相互垂直。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过设置第一固定装置主体、第一固定装置副体、第一连接撑支杆、第二固定装置主体、第二固定装置副体等部件相互配合相互作用构成一种结构稳定牢靠，操作方便，紧固牢靠，在震动和晃动的情况下不会出现松动，同时防止苗木嫁接口发生位于产生错位现象的辅助苗木嫁接的装置，通过将所述第一固定装置主体远离所述连接转动孔的一端焊接于第一连接块，并在所述第一固定装置主体远离所述第一连接块的一侧设置有保护层，所述第一固定装置副体上位于所述第一连接块的一端焊接于第二连接块，让辅助苗木嫁接的装置可以以转动的方式打开关闭，操作简单方便的同时又保证其结构安全可靠，牢固稳定并将其中的苗木保护起来，同时将所述第一固定装置主体与所述第一固定装置副体的底部焊接于所述第一连接撑支杆，将所述第一连接撑支杆中部焊接于第二连接支撑杆，并配合所述第二固定装置主体与所述第二固定装置副体将嫁接的苗木包裹起来，并通过第二连接支撑杆将苗木嫁接的接口包裹起来，同时配合保护层将其紧紧固定，防止苗木在晃动或是震动时发生位移产生错位的情况出现，同时通过所述第二连接块与所述第一连接块连接于连接螺杆进行紧固，让嫁接的苗木的借助苗木嫁接的装置形成一个安全牢固，不会松动的整体，操作简单，使用方便。

附图说明

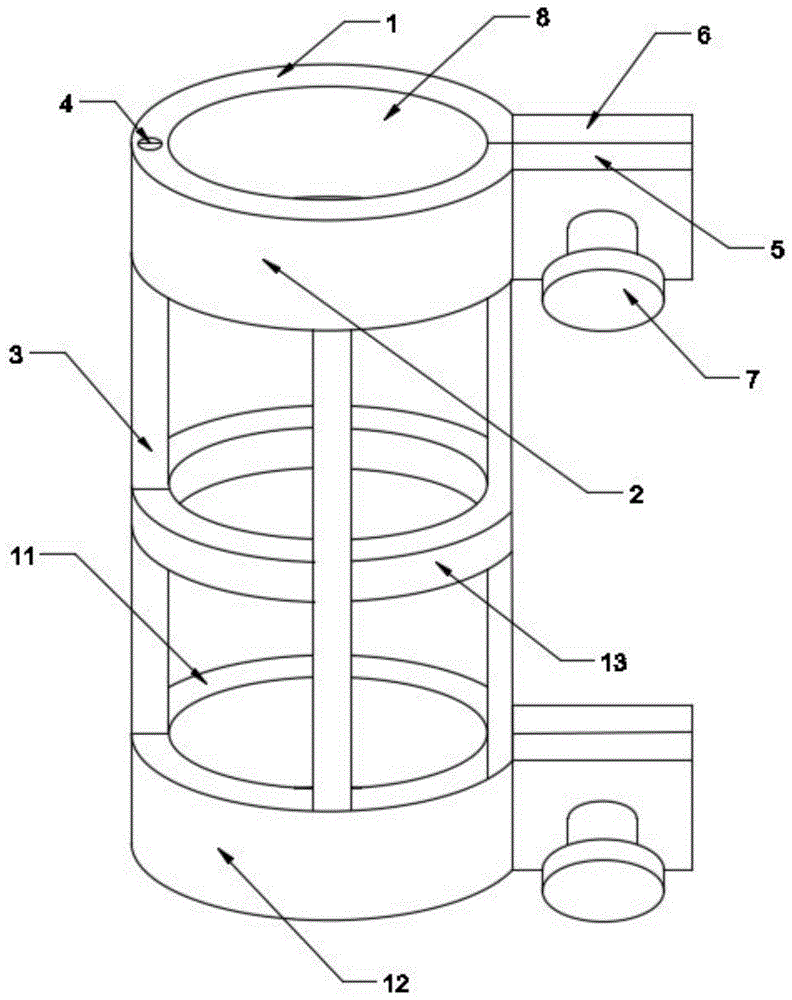

图1为本实用新型一实施例中的结构示意图；

图2为图1实施例中的剖面结构示意图；

图3为图1实施例中的连接转动孔的剖面结构示意图。

附图标记：1-第一固定装置主体；2-第一固定装置副体；3-第一连接撑支杆；4-限位杆；5-第二连接块；6-第一连接块；7-连接螺杆；8-保护层；9-连接转动孔；10-连接螺帽；11-第二固定装置主体；12-第二固定装置副体13-第二连接支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请一并参阅图1-图3，其中，一种辅助苗木嫁接的装置，包括第一固定装置主体1、第一固定装置副体2、第一连接撑支杆3、第二固定装置主体11、第二固定装置副体12，所述第一固定装置主体1上设置有连接转动孔9，所述第一固定装置主体1远离所述连接转动孔9的一端连接于第一连接块6，所述第一固定装置主体1远离所述第一连接块6的一侧设置有保护层8，所述第一固定装置副体2上位于所述第一连接块6的一端连接于第二连接块5，所述连接转动孔9内设置有限位杆4，所述第二连接块5与所述第一连接块6连接于连接螺杆7，所述连接螺杆7连接于连接螺帽10，所述第一固定装置主体1与所述第一固定装置副体2的底部连接于所述第一连接撑支杆3，所述第一连接撑支杆3中部连接于第二连接支撑杆13，所述第一连接撑支杆3远离所述第一固定装置主体1与所述第一固定装置副体2的一端连接于所述第二固定装置主体11，所述第一连接撑支杆3远离所述第一固定装置主体1与所述第一固定装置副体2的一端连接于所述第二固定装置副体12。

综上所述，本实用新型提供的一种辅助苗木嫁接的装置，在工作时，首先将所述连接螺杆7上的连接螺帽10取下，通过所述第一固定装置主体1通过所述连接转动孔9中的所述限位杆4与所述第一固定装置副体2形成转动连接，将辅助苗木嫁接的装置打开，包裹在苗木嫁接的接口处，同时通过在所述第一连接撑支杆3中部焊接的第二连接支撑杆13将苗木嫁接的接口包裹起来，配合用于保护苗木不被刮伤挤伤的所述保护层8将苗木嫁接的接口紧紧包裹起来，限制苗木位移，同时通过将所述第一连接撑支杆3中部焊接于第二连接支撑杆13，并在所述第一连接撑支杆3远离所述第一固定装置主体1与所述第一固定装置副体2的一端连接于所述第二固定装置主体11，并在所述第一连接撑支杆3远离所述第一固定装置主体1与所述第一固定装置副体2的一端连接于所述第二固定装置副体12，同时让所述第二固定装置主体11的大小尺寸结构部件与所述第一固定装置主体1的大小尺寸结构部件相同并满足使用的要求，所述第二固定装置副体12的大小尺寸结构部件与所述第一固定装置副体2的大小尺寸结构部件相匹配并满足使用的要求，让辅助苗木嫁接的装置对嫁接的苗木紧紧的固定在一起，并让所述第一固定装置副体2上位于所述第一连接块6的一端连接的第二连接块5和所述第一固定装置主体1远离所述连接转动孔9的一端连接的第一连接块6紧靠在一起，同时通过所述第二连接块5与所述第一连接块6连接的连接螺杆7固定起来，配合所述连接螺杆7连接的连接螺帽10紧紧的将装置与苗木固定在一起，完成辅助苗木嫁接成功的工作。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
