组合式漂浮养殖平台的制作方法

本发明属于深水养殖技术领域，尤其涉及一种组合式漂浮养殖平台。

背景技术：

离岸深水养殖是海水养殖的发展方向，但在全世界范围内，海上养殖平台尚属于新生事物，仍处于探索阶段。

目前，国内外深水养殖的结构形式主要包括重力网箱、锚张力网箱、半刚性网箱、刚性网箱、张力腿网箱、无系留网箱、半潜式养殖平台、船式渔业养殖设施等。例如：专利文献公开号207754354u公开了一种深水网箱基地的无动力装配式养殖补给平台，包括浮体组合体、方钢桁架、集装箱房屋、发电系统、锚泊系统，其特征在于：所述浮体组合体上设置有方钢桁架，所述方钢桁架的结构由纵向与横向垂直相交的方钢焊接而成，所述方钢桁架上安装有集装箱房屋，所述集装箱房屋为废旧集装箱改造而成的具有仓储、简单居住功能的房屋，所述集装箱房屋外围的方钢桁架上铺设有平台板，所述发电系统包括有安装在集装箱房屋的顶部的太阳能板以及安装在方钢桁架上的风机，其上述结构组装成的整体平台利用船舶浮运拉至指定海域并与锚泊系统相连由此构成养殖补给平台。专利文献公开号209330912u公开了.一种大型深水半潜式网箱平台，其特征在于：包括箱体、安装在箱体底部的网衣、用以自动投料的自动喂饲系统、用以监测网箱内水质的水质监测系统、用以清洗网衣的水下洗网系统、用以捕鱼的自动起捕系统、用以提升网衣的网衣提升系统和用以控制各系统作业的中央处理系统，所述箱体包括中心浮筒、位于四周的环状的浮箱和若干组用以连接中心浮筒和浮箱的支撑架，所述中心浮筒位于浮箱的中心，每组支撑架包括水平支架和倾斜支架，所述水平支架和倾斜支架的一端均固定安装在浮箱上，所述水平支架和倾斜支架的另一端均安装在中心浮筒外侧壁上，所述水平支架与倾斜支架的夹角为锐角，所述中心浮筒顶部设置中央平台，所述网衣为顶部开口的圆筒状结构，所述网衣底部四周安装若干个用以保持网衣下垂的坠子。专利文献公开号108496864a公开了一种陀螺浮标式防风浪深水网箱，其特征在于，包括：上端盖，向外凸起呈中空伞形壳体结构，所述上端盖的内部设有电气舱和浮力舱，所述电气舱内安装有电气元件，所述浮力舱内填充有浮力材料；下壳体，设置在所述上端盖的下方，且与所述上端盖围合成陀螺形，所述下壳体的内部自上而下分别设置上平台、中平台和下平台，所述上平台、中平台和下平台将所述下壳体的内部分割成网箱舱、液压舱和油箱舱，所述网箱舱的侧壁镂空，且其内部放置有深水网箱，所述液压舱的内部安装有液压元器件，所述油箱舱的内部存放有液压油；升降驱动系统，用于采集海上风浪信号，并根据所述风浪信号驱动所述深水网箱沿所述网箱舱的内部上升或下沉。专利文献公开号203327727u公开了一种带水面操作平台的张力腿式深水网箱，其特征是网箱由养殖的主网箱与带水面操作平台的张力腿式小网箱组成，带水面操作平台的张力腿式小网箱与养殖的主网箱顶连接，养殖的主网箱由竖向支承框架与上、下水平框架组焊而成，同时捆绑一圈聚氯乙烯或聚苯乙烯发泡体，带水面操作平台的张力腿式小网箱采用有水力调重功能的浮体，一部分为聚氯乙烯或聚苯乙烯发泡体构成的永久浮力舱，一部分为有水力调重功能的密闭箱体的可变浮力舱，养殖的主网箱底部通过张力索连接到基础吊耳。

现有技术的养殖结构在全敞开深水海域使用，其抗风浪、抗水流、养殖区域海水交换、成规模养殖等方面尚有较大欠缺。深水养殖业亟待研发一种新型漂浮养殖平台。

技术实现要素：

本发明的目的在于克服上述技术的不足，而提供一种组合式漂浮养殖平台,采用分布立柱与桁架结合的组合式结构，将分布立柱和桁架圈围的空间形成养殖水域并构成抗风浪、抗水流的稳定养殖平台。

本发明为实现上述目的，采用以下技术方案：一种组合式漂浮养殖平台,其特征是：包括若干个立柱和桁架，所述立柱上下端通过桁架固接构成养殖平台的框架结构，所述立柱呈封闭的水密箱体结构，所述立柱水密箱体内部设有若干个舱室，所述舱室包括压载舱和空舱，所述舱室与压载水系统和空气管系统连接。

所述立柱数量为4-8个，立柱分别置于养殖平台的框架结构四角及其各边的中间位置。

所述立柱的高度相等，立柱上部顶端面与桁架上平面构成人行甲板。

所述人行甲板上固接有防滑格栅板，人行甲板上沿其四周设有安全护栏。

所述立柱的横截面形状呈方形、圆形、菱形或椭圆形。

所述桁架采用金属管材或杆状型材。

有益效果：与现有技术相比，本发明采用立柱与桁架相结合的结构形式，平台具有很高的结构强度和刚度，完全满足在全敞开深水高海况海域的使用要求；桁架为透空式结构，便于平台内外养殖水体交换，可大幅提高养殖品质；采用立柱与桁架相结合的结构形式，便于对漂浮养殖平台进行模块化制造，进而组装成更大规模养殖平台。

附图说明

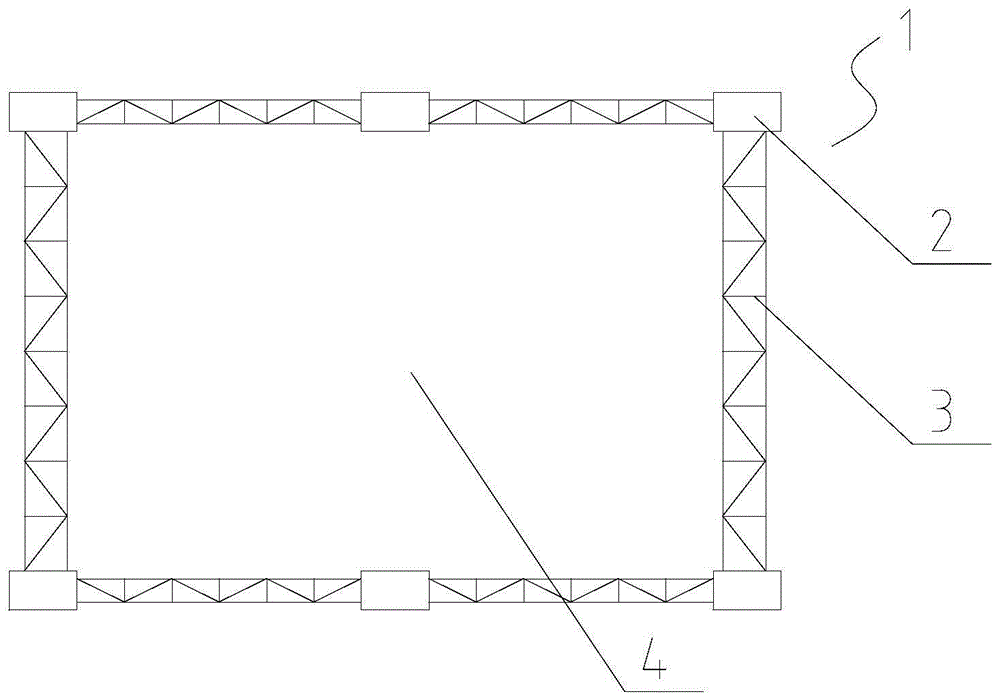

图1是本发明的结构示意图；

图2是图1的主视图；

图3是用于养殖海鱼的养殖平台结构示意图；

图4是用于养殖贝类的养殖平台结构示意图。

图中：1、漂浮养殖平台，2、立柱，3、桁架，4、内部养殖水域，海鱼养殖网箱，6、鲍鱼养殖吊笼，7、压载水系统，8、人行甲板，9、安全护栏。

具体实施方式

下面结合较佳实施例详细说明本发明的具体实施方式。

详见附图，本实施例提供了一种组合式漂浮养殖平台,包括若干个立柱2和桁架3，所述立柱上下端通过桁架固接构成漂浮养殖平台1的框架结构，所述立柱呈封闭的水密箱体结构，所述立柱水密箱体内部设有若干个舱室2-1，所述舱室包括压载舱和空舱，并配有压载水系统7和空气管系统，通过压排载来调养殖平台的吃水和稳性，各舱室之间舱壁设人孔盖(图中未示)。所述立柱的横截面形状呈方形、圆形、菱形或椭圆形。所述桁架采用金属管材或杆状型材。

本实施例的优选方案是，所述立柱数量为4-8个，立柱分别置于养殖平台的框架结构四角及其各边的中间位置。本实施例立柱数量为六个，六个立柱分别设置在养殖平台的四角和长边的中部。

本实施例的优选方案是，所述立柱的高度相等，立柱上部顶端面与桁架上平面构成人行甲板8。所述人行甲板上固接有防滑格栅板，人行甲板上沿其四周设有安全护栏9。

安装及操作过程

1、详见附图1-2，立柱的下料及组装：根据养殖平台的大小规模下料焊接立柱封闭的水密箱体，将立柱内部根据具体设计的要求，分割出压载舱、空舱等若干舱室并设置相应压载水系统和空气管系统，通过压排载来调节养殖平台的吃水和保持稳定性。船舶压载水系统主要由压载水泵、压载水管路、压载舱及有关阀件组成，系统的作用是:根据船舶营运的需要，对全船压载舱进行注入或排出，以达到调整船舶的吃水和船体纵、横向的平稳及安全的稳心高度；减小船体变形，以免引起过大的弯曲力矩与剪切力，降低船体振动；改善空舱适航性的目的。船舶压缩空气系统由空压机、压力开关、空气瓶、减压阀组、输送管路、终端设备、控制阀门组成。空压机在空气瓶在自动压力开关控制下压力不足时开启，压力达到系统要求时则自动关闭，以保证空气瓶有足够的压缩空气。系统工作时，首先将空气瓶内的压缩空气通过减压阀组减压，然后开启控制阀门后向需要运行的设备供应压缩空气。压载水系统和空气管系统均属本领域技术人员熟知的现有技术，在此不再赘述；

2、桁架采用金属管材，桁架与立柱之间连接方式可以是焊接、螺栓连接或铰接，本实施例为焊接成整体框架式结构，立柱2分布设置于养殖平台1四周位置上，所有立柱2为整个养殖平台1提供浮力和稳性，立柱2和桁架3圈围的空间形成养殖水域4。本实施例养殖平台1水平形状投影呈方形；

3、详见附图3-4，组装后漂浮养殖平台的养殖水域4中安装海鱼养殖网箱5或贝类(鲍鱼)养殖吊笼6，其安装方式与常规深海漂浮养殖平台的固定方式相同，属本领域技术人员熟知的现有技术，不再赘述；

4、组装后漂浮养殖平台的立柱甲板上设有系泊锚系的固定装置，固接锚系后，用海底锚固定整体养殖平台。

5、操作人员可行走在人行甲板上，进行正常工作。

上述参照实施例对该一种组合式漂浮养殖平台进行的详细描述，是说明性的而不是限定性的，可按照所限定范围列举出若干个实施例，因此在不脱离本发明总体构思下的变化和修改，应属本发明的保护范围之内。
