一种基于浮力自动关闭进水的养殖池风力抽水装置的制作方法

本发明涉及风能技术领域，具体为一种基于浮力自动关闭进水的养殖池风力抽水装置。

背景技术：

风能(windenergy)是因空气流做功而提供给人类的一种可利用的能量，属于可再生能源(包括水能，生物能等)。空气流具有的动能称风能。空气流速越高，动能越大。人们可以用风车把风的动能转化为旋转的动作去推动发电机，以产生电力。

目前野外的水产养殖生产过程中普遍采用电泵带动养殖池水流动来改善养殖池水质，但是这些设备需要用电，而在野外安装发电机或引入电源是比较危险，并且存在人员和养殖池内鱼类被电击的风险，在水满时需要人工关闭进水，浪费了人力。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种基于浮力自动关闭进水的养殖池风力抽水装置，具备风力驱动抽水，不需要用电，根据浮力作用自动关闭养殖池进水的优点，解决了现有养殖池采用电机驱动存在安全隐患，且不能实时监控进水的问题。

(二)技术方案

为实现上述抽水装置具备风力驱动抽水，不需要用电，根据浮力作用自动关闭养殖池进水的目的，本发明提供如下技术方案：一种基于浮力自动关闭进水的养殖池风力抽水装置，包括养殖池，所述养殖池的上表面左侧设置有液位测量装置，所述液位测量装置的正面设置有推杆，所述推杆远离液位测量装置的一端设置有连接套筒，所述连接套筒的外壁转动连接有第二齿轮，所述第二齿轮的下方设置有第一齿轮，所述第一齿轮的正面转动连接有风叶，所述第二齿轮的中间位置套接有转杆，所述转杆远离第二齿轮的一端转动连接有换向轴，所述换向轴的内部转动连接有第一连杆，所述第一连杆与远离换向轴的一端转动连接有第二连杆，所述第二连杆的中间位置设置有支撑柱，所述第二连杆的右端转动连接有曲面块，所述曲面块内部内置有抽水杆，所述抽水杆的底端固定连接有活塞，所述活塞的外壁套接有抽水筒，所述抽水筒的底端固定连接有抽水管，所述抽水筒与养殖池之间通过管道连接。

优选的，所述液位测量装置包括滑块，所述滑块的左侧壁与推杆固定连接，所述推杆贯穿滑块且其外壁固定连接有连接块，所述连接块的底部转动连接有连接轴，所述连接轴的右下方转动连接有浮子，当液面上升时，通过浮力作用带动浮子上升，从而带动连接轴逆时针转动，从而带给连接块一个向左的力，从而带动滑块向左滑动，从而带动推杆向左移动，通过设置滑块提高推杆移动的稳定性。

优选的，所述第二齿轮与第一齿轮之间啮合连接，当水位较低时，浮子不会接触水面，此时第一齿轮和第二齿轮啮合连接，当水位上升至极限值时，浮子上升带动推杆向前推动，从而使第二齿轮脱离第一齿轮，从而抽水筒停止抽水，当液面下降时，同理，浮子下降从而带动抽水筒继续抽水。

优选的，所述转杆的外壁设置有卡块，所述第二齿轮的中间相对卡块位置开设有卡槽，通过推杆推动第二齿轮在转杆上滑动，当第二齿轮移动至第一齿轮位置时，通过卡槽内卡接卡块，从而带动转杆进行转动。

优选的，所述曲面块表面为弧形结构，且其外壁相对抽水杆位置开设有限位槽，通过设置弧形结构的曲面块，保证抽水杆在上升过程不会出现左右方向的偏移，保证抽水的稳定性。

优选的，所述抽水管延伸至水池内部，且其端部设置有过滤网，通过设置过滤网，可以对水池内部的杂质进行过滤，防止杂质进入养殖池而造成池内污染。

(三)有益效果

与现有技术相比，本发明提供了一种基于浮力自动关闭进水的养殖池风力抽水装置，具备以下有益效果：

1.该基于浮力自动关闭进水的养殖池风力抽水装置，通过将抽水管通入水池，通过风力吹动风叶转动，从而带动第一齿轮持续转动，当养殖池内水位较低时，此时第二齿轮与第一齿轮啮合连接，通过卡槽内卡接卡块，从而带动转杆进行转动，通过转杆转动从而带动换向轴转动，通过换向轴转动从而带动第一连杆在竖直方向周期性上下移动，从而带动第二连杆左端同步移动，通过杠杆原理可知第二连杆右端与左端呈相反方向周期性运动，从而带动曲面块竖直方向周期性上下运动，从而带动抽水杆同步运动，通过设置弧形结构的曲面块，保证抽水杆在上升过程不会出现左右方向的偏移，保证抽水的稳定性，通过抽水杆移动从而带动活塞在养殖池内周期性抽水，从而通过抽水管将水池内的水抽入养殖池，通过在抽水管端部设置过滤网，可以对水池内部的杂质进行过滤，防止杂质进入养殖池而造成池内污染，当液面上升时，通过浮力作用带动浮子上升，从而带动连接轴逆时针转动，从而带给连接块一个向左的力，从而带动滑块向左滑动，从而带动推杆向左移动，通过设置滑块提高推杆移动的稳定性，本装置是通过风力抽水机将水抽入养殖池，动力传送的过程中不需要使用到电能，避免了人员触电的风险。

2.该基于浮力自动关闭进水的养殖池风力抽水装置，当养殖池内液面上升至极限值时，浮子上升带动推杆向前推动，从而使第二齿轮脱离第一齿轮，从而抽水筒停止抽水，当液面下降时，同理，浮子下降从而带动抽水筒继续抽水，当养殖池内水位达到极限值时，利用浮力作用可以及时关闭进水，在野外时无需人工实时监控，节省了人力。

附图说明

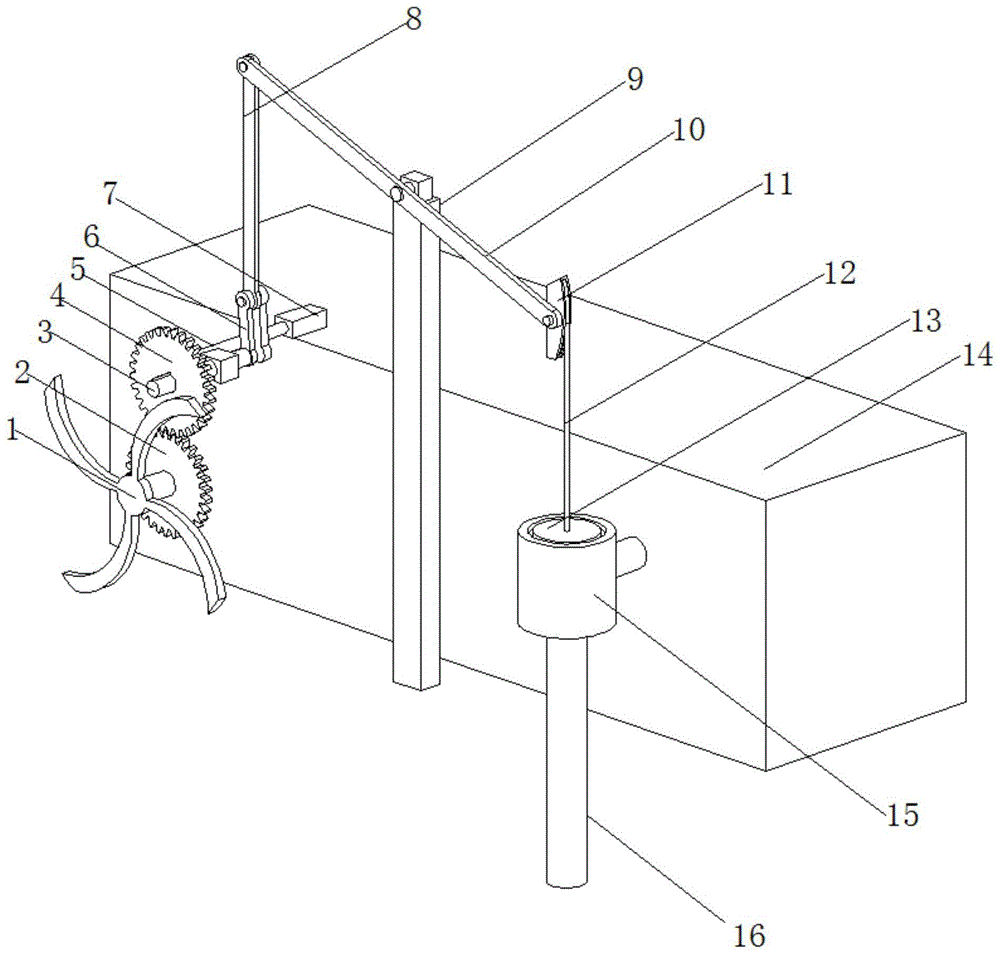

图1为本发明结构示意图；

图2为本发明换向轴结构示意图；

图3为本发明第二齿轮结构示意图；

图4为本发明转杆结构示意图；

图5为本发明曲面块结构示意图；

图6为本发明液位测量装置结构示意图；

图7为本发明液位测量装置工作时结构示意图。

图中：1-风叶、2-第一齿轮、3-转杆、4-第二齿轮、5-推杆、6-换向轴、7-液位测量装置、8-第一连杆、9-支撑柱、10-第二连杆、11-曲面块、12-抽水杆、13-活塞、14-养殖池、15-抽水筒、16-抽水管、17-连接套筒、18-卡槽、19-卡块、20-限位槽、21-滑块、22-连接块、23-连接轴、24-浮子。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，一种基于浮力自动关闭进水的养殖池风力抽水装置，包括养殖池14，养殖池14的上表面左侧设置有液位测量装置7，液位测量装置7的正面设置有推杆5，液位测量装置7包括滑块21，滑块21的左侧壁与推杆5固定连接，推杆5贯穿滑块21且其外壁固定连接有连接块22，连接块22的底部转动连接有连接轴23，连接轴23的右下方转动连接有浮子24，当液面上升时，通过浮力作用带动浮子24上升，从而带动连接轴23逆时针转动，从而带给连接块22一个向左的力，从而带动滑块21向左滑动，从而带动推杆5向左移动，通过设置滑块21提高推杆5移动的稳定性，推杆5远离液位测量装置7的一端设置有连接套筒17，连接套筒17的外壁转动连接有第二齿轮4，第二齿轮4的下方设置有第一齿轮2，第一齿轮2的正面转动连接有风叶1，第二齿轮4与第一齿轮2之间啮合连接，当水位较低时，浮子24不会接触水面，此时第一齿轮2和第二齿轮4啮合连接，当水位上升至极限值时，浮子24上升带动推杆5向前推动，从而使第二齿轮4脱离第一齿轮2，从而抽水筒5停止抽水，当液面下降时，同理，浮子24下降从而带动抽水筒15继续抽水，第二齿轮4的中间位置套接有转杆3，转杆3的外壁设置有卡块19，第二齿轮4的中间相对卡块19位置开设有卡槽18，通过推杆5推动第二齿轮4在转杆3上滑动，当第二齿轮4移动至第一齿轮2位置时，通过卡槽18内卡接卡块19，从而带动转杆3进行转动，转杆3远离第二齿轮4的一端转动连接有换向轴6，换向轴6的内部转动连接有第一连杆8，第一连杆8与远离换向轴6的一端转动连接有第二连杆10，第二连杆10的中间位置设置有支撑柱9，第二连杆10的右端转动连接有曲面块11，曲面块11内部内置有抽水杆12，曲面块11表面为弧形结构，且其外壁相对抽水杆12位置开设有限位槽20，通过设置弧形结构的曲面块11，保证抽水杆12在上升过程不会出现左右方向的偏移，保证抽水的稳定性，抽水杆12的底端固定连接有活塞13，活塞13的外壁套接有抽水筒15，抽水筒15的底端固定连接有抽水管16，抽水管16延伸至水池内部，且其端部设置有过滤网，通过设置过滤网，可以对水池内部的杂质进行过滤，防止杂质进入养殖池而造成池内污染，抽水筒15与养殖池14之间通过管道连接。

工作原理：

目前野外的水产养殖生产过程中普遍采用电泵带动养殖池水流动来改善养殖池水质，但是这些设备需要用电，而在野外安装发电机或引入电源是比较危险，并且存在人员和养殖池内鱼类被电击的风险，在水满时需要人工关闭进水，浪费了人力，在使用本发明时，将抽水管16通入水池，通过风力吹动风叶1转动，从而带动第一齿轮2持续转动，当养殖池14内水位较低时，此时第二齿轮4与第一齿轮2啮合连接，通过卡槽18内卡接卡块19，从而带动转杆3进行转动，通过转杆3转动从而带动换向轴6转动，通过换向轴6转动从而带动第一连杆8在竖直方向周期性上下移动，从而带动第二连杆10左端同步移动，通过杠杆原理可知第二连杆10右端与左端呈相反方向周期性运动，从而带动曲面块11竖直方向周期性上下运动，从而带动抽水杆12同步运动，通过设置弧形结构的曲面块11，保证抽水杆12在上升过程不会出现左右方向的偏移，保证抽水的稳定性，通过抽水杆12移动从而带动活塞13在养殖池14内周期性抽水，从而通过抽水管16将水池内的水抽入养殖池14，通过在抽水管16端部设置过滤网，可以对水池内部的杂质进行过滤，防止杂质进入养殖池14而造成池内污染，当液面上升时，通过浮力作用带动浮子24上升，从而带动连接轴23逆时针转动，从而带给连接块22一个向左的力，从而带动滑块21向左滑动，从而带动推杆5向左移动，通过设置滑块21提高推杆5移动的稳定性，当养殖池14内液面上升至极限值时，浮子24上升带动推杆5向前推动，从而使第二齿轮4脱离第一齿轮2，从而抽水筒5停止抽水，当液面下降时，同理，浮子24下降从而带动抽水筒15继续抽水，本装置是通过风力抽水机将水抽入养殖池14，动力传送的过程中不需要使用到电能，避免了人员触电的风险，当养殖池14内水位达到极限值时，利用浮力作用可以及时关闭进水，在野外时无需人工实时监控，节省了人力。

综上所述，该基于浮力自动关闭进水的养殖池风力抽水装置，将抽水管16通入水池，通过风力吹动风叶1转动，从而带动第一齿轮2持续转动，当养殖池14内水位较低时，此时第二齿轮4与第一齿轮2啮合连接，通过卡槽18内卡接卡块19，从而带动转杆3进行转动，通过转杆3转动从而带动换向轴6转动，通过换向轴6转动从而带动第一连杆8在竖直方向周期性上下移动，从而带动第二连杆10左端同步移动，通过杠杆原理可知第二连杆10右端与左端呈相反方向周期性运动，从而带动曲面块11竖直方向周期性上下运动，从而带动抽水杆12同步运动，通过设置弧形结构的曲面块11，保证抽水杆12在上升过程不会出现左右方向的偏移，保证抽水的稳定性，通过抽水杆12移动从而带动活塞13在养殖池14内周期性抽水，从而通过抽水管16将水池内的水抽入养殖池14，通过在抽水管16端部设置过滤网，可以对水池内部的杂质进行过滤，防止杂质进入养殖池14而造成池内污染，当液面上升时，通过浮力作用带动浮子24上升，从而带动连接轴23逆时针转动，从而带给连接块22一个向左的力，从而带动滑块21向左滑动，从而带动推杆5向左移动，通过设置滑块21提高推杆5移动的稳定性，当养殖池14内液面上升至极限值时，浮子24上升带动推杆5向前推动，从而使第二齿轮4脱离第一齿轮2，从而抽水筒5停止抽水，当液面下降时，同理，浮子24下降从而带动抽水筒15继续抽水，本装置是通过风力抽水机将水抽入养殖池14，动力传送的过程中不需要使用到电能，避免了人员触电的风险，当养殖池14内水位达到极限值时，利用浮力作用可以及时关闭进水，在野外时无需人工实时监控，节省了人力。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
