一种蔬菜深度清洗机的制作方法

本发明涉及蔬菜清洗技术领域，具体涉及到一种蔬菜深度清洗机。

背景技术：

在蔬菜加工过程中，经常需要对蔬菜进行清洗，一般的清洗方式都是人工手洗和机器清洗，人工清洗的清洗方式不仅大大的增加了人工劳动强度，且工作效率不高，增加了蔬菜加工的成本，机器清洗需要用到蔬菜清洗机，一般的清洗机清洗效果不好、清洗效率不高，且清洗时的由于涉及较多的机器同时开启从而造成清洗蔬菜时噪音大，且清洗不彻底，尤其是蔬菜中的农药残留，一般机器清洗蔬菜时，急速水流将蔬菜冲洗的七零八落，导致蔬菜重叠，致使重叠的蔬菜无法被清洗干净，现有的清洗机器多为田间蔬菜清洗装置，缺少对厨房蔬菜清洗，也谈不上对农药残留的去除，也就无法解决农药残留问题，例如专利号为CN 102613667 A的中国专利，虽然解决了田间蔬菜清洗的问题但是对于蔬菜深度清洗却没有提出更好的方案。

技术实现要素：

本发明要解决的技术问题是提供一种蔬菜深度清洗机，用于厨房和饭店的蔬菜深度清洗。

为了解决上述技术问题，本发明的技术方案为:一种蔬菜深度清洗机，包括一级机架和二级机架；所述一级机架的左上端设有进料口，在进料口的右侧设有雾化喷头I，且在雾化喷头I的右侧设有蓄水箱，所述蓄水箱固定在一级机架的上表面，且在蓄水箱的内部设有水泵，在水泵的左侧连接有出水管道，且所述出水管道的另一头连接在雾化喷头I上，所述蓄水箱的顶部设有加水口，且在蓄水箱的右侧设有盐水浓度计，在一级机架的左侧面设有控制盒，且所述一级机架的背面设有电机，所述控制盒上设有电源按钮、电机转速按钮和水泵按钮；所述二级机架的顶部设有雾化喷头II，且在二级机架的右侧面设有出料口，在出料口的内部设有引板，所述引板的内部设有旋转轴，且所述旋转轴固定在二级机架的右侧，在一级机架和二级机架的上端连接处设有操作间，且在一级机架和二级机架的底部连接处设有积污池，且所述积污池分别焊接在一级机架和二级机架上，在积污池的正面设有排污管，且在排污口的上端设有闸阀，所述闸阀固定在排污管的中间位置，所述一级机架和二级机架的内部设有主动轮和从动轮，在主动轮和从动轮上设有履带，且所述主动轮和电机连接。

作为本发明一种优选的技术方案，所述一级机架和所述二级机架均采用304不锈钢制成。

作为本发明一种优选的技术方案，所述履带上设有漏水孔。

作为本发明一种优选的技术方案，所述引板在旋转轴上自由旋转。

作为本发明一种优选的技术方案，所述盐水浓度计采用型号为PX-S10T的盐度计。

作为本发明一种优选的技术方案，所述雾化喷头I连接在水泵上，所述雾化喷头II连接在市政供水管上。

作为本发明一种优选的技术方案，所述电机采用12相步进电机组。

与现有技术相比，本发明的有益效果是：由于采用雾化喷头I配合雾化喷头II，可以将蔬菜进行二级清洗，同时雾化喷头I喷出浓度为3%的盐水，从而使得蔬菜表面的农药残留得到清洗，其次雾化喷头II喷出自来水，将蔬菜表面彻底清洗，从而实现了蔬菜的深度清洗，由于本装置进料口和出料口之间采用履带进行蔬菜移动，且在履带上方设置有操作间，可以将被雾化喷头I冲散的蔬菜进行重新摆放，方便蔬菜整理，从而使得蔬菜不会重叠在一起，进入下一个清洗过程，进而保证了蔬菜清洗彻底，由于设置积污池，一可以起到蓄水作用，二可以将蔬菜清洗后的水沉淀后放出，进行废水二次利用，例如冲厕、拖地等，节约水资源，由于在蓄水箱内加入水后，放入食盐，同时配合盐度计，可以精确的保证蓄水箱内水的盐度，进而实现蔬菜深度清洗。

附图说明

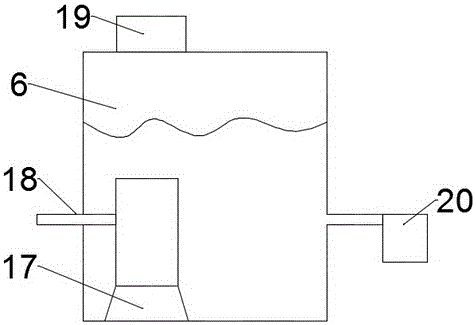

图1为本发明的喷涂装置结构示意图；图2为本发明的蓄水箱结构示意图；图3为一级机架侧面结构示意图；图4为从动轮和引板位置示意图；图5为控制盒结构示意图。

图中：1-一级机架；2-主动轮；3-进料口；4-雾化喷头I；5-出料口；6-蓄水箱；7-操作间；8-二级机架；9-雾化喷头II；10-引板；11-积污池；12-履带；13-控制盒；14-闸阀；15-排污管；16-电机；17-水泵；18-出水管道；19-加水口；20-盐水浓度计；21-电机转速按钮；22-水泵按钮；23-电源按钮；24-从动轮；25-旋转轴。

具体实施方式

下面结合附图对本实用型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用型，但并不构成对本实用型的限定。此外，下面所描述的本发明各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

请参阅图1、图2、图3、图4和图5，本发明提供一种技术方案：一种蔬菜深度清洗机，包括一级机架1和二级机架8，同时一级机架1和二级机架8均采用不锈钢制成，进而减低被腐蚀可能，保证设备使用寿命，同时304不锈钢，属于安全级别钢材，不会对蔬菜造成二次污染，进一步实现了蔬菜放心食用，在一级机架1的左上端设有进料口3，在进料口3的右侧设有雾化喷头I4，且在雾化喷头I4的右侧设有蓄水箱6，由于蓄水箱6内部盛放有浓度为3%的盐水，且和雾化喷头I4连接在一起，从而保证了盐水可以冲洗在蔬菜表面，实现了农药残留的减低和去除，蓄水箱6固定在一级机架1的上表面，且在蓄水箱6的内部设有水泵17，因为水泵17在工作时可以自动搅匀水和食盐，进而保证水和食盐混合比例达到要求，在水泵17的左侧连接有出水管道18，且在出水管道18的另一头连接在雾化喷头I4上，在蓄水箱6的顶部设有加水口19，且在蓄水箱6的右侧设有盐水浓度计20，由于采用型号为PX-S10T的盐度计，其具有操作简单，经久耐用等特点，从而使得使用者不仅可以快速地读取盐分浓度，而且可以长久使用，从而保证盐水比例适中的同时降低使用者的维修成本，在一级机架1的左侧面设有控制盒13，且在一级机架1的背面设有电机16，所述电机采用12相步进电机组，多步进的电机组方便清洗机的流程，清洗步进小，清洗的干净，在控制盒13上设有电源按钮23、电机转速按钮21和水泵按钮22；在二级机架8的顶部设有雾化喷头II9，同时雾化喷头II9连接在市政供水管道上，使得蔬菜在被盐水冲洗后，得到干净卫生的自来水冲洗，不仅进一步清洗蔬菜，而且还可以去除蔬菜表面上的盐水，进而实现了蔬菜的彻底清洗，且在二级机架8的右侧面设有出料口5，在出料口5的内部设有引板10，在引板10的内部设有旋转轴25，且旋转轴25固定在二级机架8的右侧，由于引板10可以在旋转轴25上自由旋转，从而使得引板10和从动轮24之间的间隙可以随意调节，进而保证了各种蔬菜，不会被履带12带入一级机架1和二级机架8的底部，减少蔬菜的浪费，在一级机架1和二级机架8的上端连接处设有操作间7，操作间7可以观察蔬菜是否重叠，或被冲走，以便于将蔬菜重新摆放，从而保证蔬菜表面被清洗到位，且在一级机架1和二级机架8的底部连接处设有积污池11，且积污池11分别焊接在一级机架1和二级机架8上，在积污池11的正面设有排污管15，且在排污口15的上端设有闸阀14，闸阀14固定在排污管15的中间位置，在一级机架1和二级机架8的内部设有主动轮2和从动轮24，在主动轮2和从动轮24上设有履带12，由于在履带12上设有漏水孔，不仅可以保证水流不会被履带12带出机架外，而且还可以保证蔬菜表面的泥污可以快速流走，不会再次在蔬菜表面停留，进而保证蔬菜清洗彻底，干净，同时主动轮2和电机16连接。

本发明的优越性体现在：由于设置蓄水箱6可以盛放水和食盐，同时盐水浓度计20可以实时监测蓄水箱6内的盐水浓度，保证雾化喷头I4可以喷出浓度为3%的盐水，进而保证蔬菜表面的农药残留得到清除，由于设置雾化喷头II9，可以喷出干净的自来水，进一步的清洗蔬菜，从而将蔬菜彻底清洗干净，完成蔬菜清洗工作，省时省力、干净卫生、同时积污池11内的废水可以二次使用，节约用水、节能环保。

本发明的应用广泛性体现在：由于进料口3和出料口5之间采用履带12传送，可以清洗各类蔬菜，同时还可以规模化清洗蔬菜，因此本发明不仅可以用于家庭生活使用，而且还可以用于各类餐饮行业使用。

本发明的工作原理是：使用时，首先将水和食盐放入蓄水箱6内，观察盐水浓度计20，盐水浓度是调到3%，然后按下电源按钮23和水泵按钮22此时电机16带动主动轮2旋转，同时履带12在主动轮2的带动下，在主动轮2和从动轮24上旋转，通过电机转速按钮21调至合适的转速，同时根据蔬菜的形状，旋转引板10，调出合适的间距，然后将需要清洗的蔬菜从进料口3放入，此时蔬菜通过雾化喷头I4，被喷出的盐水冲洗在蔬菜表面，通过操作间7将被冲散的蔬菜摆放整齐，以便进入雾化喷头II9得到清水冲洗，然后被清水冲洗后的蔬菜落入引板10，被引板10带出机架，观察蔬菜是否被清洗干净，以便决定是否进行二次清洗，直至蔬菜清洗干净，完成清洗工作，关闭电源按钮23，完成清洗工作。

以上结合附图对本实用型的实施方式作了详细说明，但本发明不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用型的保护范围内。
