一种铁皮石斛花茶加工用杀青机的制作方法

本实用新型涉及一种加工用杀青机，特别涉及一种铁皮石斛花茶加工用杀青机，属于铁皮石斛加工技术领域。

背景技术：

传统的铁皮石斛杀青机是将其倒入杀青机内部，再通过一边对铁皮石斛进行加热，一边通过搅拌杆对铁皮石斛进行搅拌，而这种方法在进行铁皮石斛杀青，铁皮石斛的杀青并不均匀，通常其中会有一部分的铁皮石斛未杀青到位，对此需要设计一种铁皮石斛花茶加工用杀青机。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种铁皮石斛花茶加工用杀青机，以解决上述背景技术中提到的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种铁皮石斛花茶加工用杀青机，包括一个呈中空状设置的处理箱，所述处理箱内部的一侧侧壁上设置有一个转动机构，所述转动机构的一端固定连接有一个杀青机构，所述杀青机构的其中一端贯穿处理箱的对应侧壁并延伸至处理箱外，所述处理箱对应杀青机构的位置固定连接有一个驱动机构，所述处理箱对应转动机构位置的中心处固定安装有一个进料机构

作为本实用新型的一种优选技术方案，所述转动机构包括一个呈环形设置的t型槽，所述t型槽开设在处理箱内部的一侧侧壁上，所述t型槽内转动连接有一块呈环形设置的t型块，所述t型块远离t型槽槽底的一端贯穿t型槽的槽口并延伸至处理箱内。

作为本实用新型的一种优选技术方案，所述杀青机构包括一个呈一端开口设置的杀青筒，所述杀青筒通过轴承转动连接在处理箱的一侧侧壁上，所述杀青筒的其中一端贯穿处理箱的侧壁并延伸至处理箱内且固定连接在t型块上，所述杀青筒的另一端贯穿处理箱的侧壁并延伸至处理箱外，所述杀青筒内部呈对称状固定连接有两片螺旋叶片，位于所述处理箱内部的杀青筒筒壁内部固定安装有若干片加热片。

作为本实用新型的一种优选技术方案，所述驱动机构包括一个驱动电机，所述驱动电机固定安装处理箱上表面的一侧边缘处，所述驱动电机的输出端通过联轴器固定连接有一个主动齿轮，位于所述处理箱外部的杀青筒外筒壁上固定套接有一个从动齿轮，所述主动齿轮与从动齿轮相啮合。

作为本实用新型的一种优选技术方案，所述进料机构包括一个进料管，所述进料管呈倾斜状固定套接在处理箱其中一侧的侧壁上，位于所述处理箱内部的杀青筒筒壁上对应进料管的位置开设有一个通孔，所述进料管的其中一端依次贯穿处理箱的内侧壁与通孔并延伸至杀青筒内，所述进料管的另一端贯穿处理箱的外侧壁并延伸至处理箱外，所述进料管位于处理箱外的一端固定连接有一个进料漏斗。

作为本实用新型的一种优选技术方案，所述处理箱的下表面固定连接有四根支撑柱，四根所述支撑柱分别固定连接在处理箱下表面的四角处。

本实用新型的有益效果是：本实用新型一种铁皮石斛花茶加工用杀青机，在使用时，首先同时启动驱动电机与加热片，驱动电机通过主动齿轮与从动齿轮之间的啮合传动带动杀青筒进行转动，同时加热片开始对杀青筒进行预热，然后再将铁皮石斛倒入进料漏斗中，之后铁皮石斛顺着进料管进入杀青筒中，在随着杀青筒的转动在其内部进行翻滚，充分的对每一个铁皮石斛进行杀青，简单便捷的提高了铁皮石斛的杀青效果。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

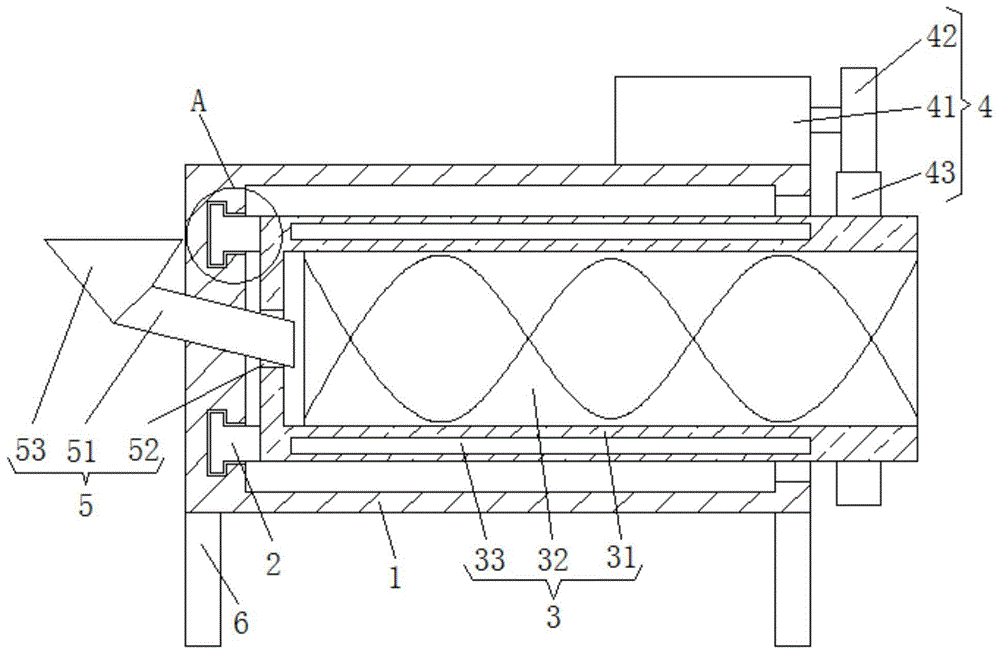

图1是本实用新型的整体结构示意图；

图2是本实用新型中杀青筒的侧视结构示意图；

图3是本实用新型图1中a部分的放大结构示意图。

图中：

1、处理箱；

2、转动机构；21、t型槽；22、t型块；

3、杀青机构；31、杀青筒；32、螺旋叶片；33、加热片；

4、驱动机构；41、驱动电机；42、主动齿轮；43、从动齿轮；

5、进料机构；51、进料管；52、通孔；53、进料漏斗；

6、支撑柱。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-3所示，本实用新型一种铁皮石斛花茶加工用杀青机，包括一个呈中空状设置的处理箱1，处理箱1内部的一侧侧壁上设置有一个转动机构2，转动机构2的一端固定连接有一个杀青机构3，杀青机构3的其中一端贯穿处理箱1的对应侧壁并延伸至处理箱1外，处理箱1对应杀青机构3的位置固定连接有一个驱动机构4，处理箱1对应转动机构2位置的中心处固定安装有一个进料机构5

其中，转动机构2包括一个呈环形设置的t型槽21，t型槽21开设在处理箱1内部的一侧侧壁上，t型槽21内转动连接有一块呈环形设置的t型块22，t型块22远离t型槽21槽底的一端贯穿t型槽21的槽口并延伸至处理箱1内。

其中，杀青机构3包括一个呈一端开口设置的杀青筒31，杀青筒31通过轴承转动连接在处理箱1的一侧侧壁上，杀青筒31的其中一端贯穿处理箱1的侧壁并延伸至处理箱1内且固定连接在t型块22上，杀青筒31的另一端贯穿处理箱1的侧壁并延伸至处理箱1外，杀青筒31内部呈对称状固定连接有两片螺旋叶片32，位于处理箱1内部的杀青筒31筒壁内部固定安装有若干片加热片33。

其中，驱动机构4包括一个驱动电机41，驱动电机41固定安装处理箱1上表面的一侧边缘处，驱动电机41的输出端通过联轴器固定连接有一个主动齿轮42，位于处理箱1外部的杀青筒31外筒壁上固定套接有一个从动齿轮43，主动齿轮42与从动齿轮43相啮合。

其中，进料机构5包括一个进料管51，进料管51呈倾斜状固定套接在处理箱1其中一侧的侧壁上，位于处理箱1内部的杀青筒31筒壁上对应进料管51的位置开设有一个通孔52，进料管51的其中一端依次贯穿处理箱1的内侧壁与通孔52并延伸至杀青筒31内，进料管51的另一端贯穿处理箱1的外侧壁并延伸至处理箱1外，进料管51位于处理箱1外的一端固定连接有一个进料漏斗53。

其中，处理箱1的下表面固定连接有四根支撑柱6，四根支撑柱6分别固定连接在处理箱1下表面的四角处。

具体的，本实用新型一种铁皮石斛花茶加工用杀青机，在使用时，首先同时启动驱动电机41与加热片33，驱动电机41通过主动齿轮42与从动齿轮43之间的啮合传动带动杀青筒31进行转动，同时加热片33开始对杀青筒31进行预热，然后再将铁皮石斛倒入进料漏斗53中，之后铁皮石斛顺着进料管51进入杀青筒31中，在随着杀青筒31的转动中，螺旋叶片32将铁皮石斛掀起，使得铁皮石斛在杀青筒31内部进行翻滚，充分的对每一个铁皮石斛进行杀青，并在杀青完成后由杀青筒31的开口处排出，简单便捷的提高了铁皮石斛的杀青效果。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
