对针式烟夹的制作方法

本实用新型涉及一种烤烟烘烤时的烟夹，尤其是一种对针式烟夹。

背景技术：

目前，烤烟烘烤仍以人工编烟为主，需要耗费大量的人工，随着烟叶种植规模的扩大和劳动力成本的增加，己不能适应生产的需要。现有的梳式、盒式等烟夹主要由不锈钢或铝合金材料制成，存在制造成本高、自重过重、使用时需要辅助设备等问题，造成使用不便，无法大面积推广应用。现有的由竹木制成的对针式烟夹，由于固定不牢，在烘烤过程中会出现烟叶脱落的情况，影响烟叶烘烤质量。

因此，为避免上述技术问题，确有必要提供一种具有改良结构的烟夹，以克服现有技术中的所述缺陷。

技术实现要素：

为了克服现有技术中存在的上述不足之处，本实用新型的目的在于提供一种带固定限位装置的对针式烟夹，以解决不锈钢或铝合金等金属材料烟夹制造成本高、自重过重、使用时需要辅助设备及竹木烟夹固定不牢等问题

为了达到上述之目的，本实用新型采用如下具体技术方案：对针式烟夹，包括竹木制成子杆和母杆，所述子杆上设有等间距固定的三根套筒，所述母杆上设有与所述套筒相配套连接的螺杆，所述套筒与螺杆之间通过弹簧插销固定，所述子杆与母杆表面均设有铁片，每个铁片上设有等间距固定的复数个钢针。

进一步地，本实用新型所述螺杆的末端设置有弹簧插销固定孔，所述弹簧插销插入弹簧插销固定孔内将套筒和螺杆固定在一起。

本实用新型与现有技术相比的优点是：本实用新型采用钢针穿烟叶，有效降低烟夹的制造成本，提高了烟夹的实用性，操作简单。

【附图说明】

图1是本实用新型的结构示意图；

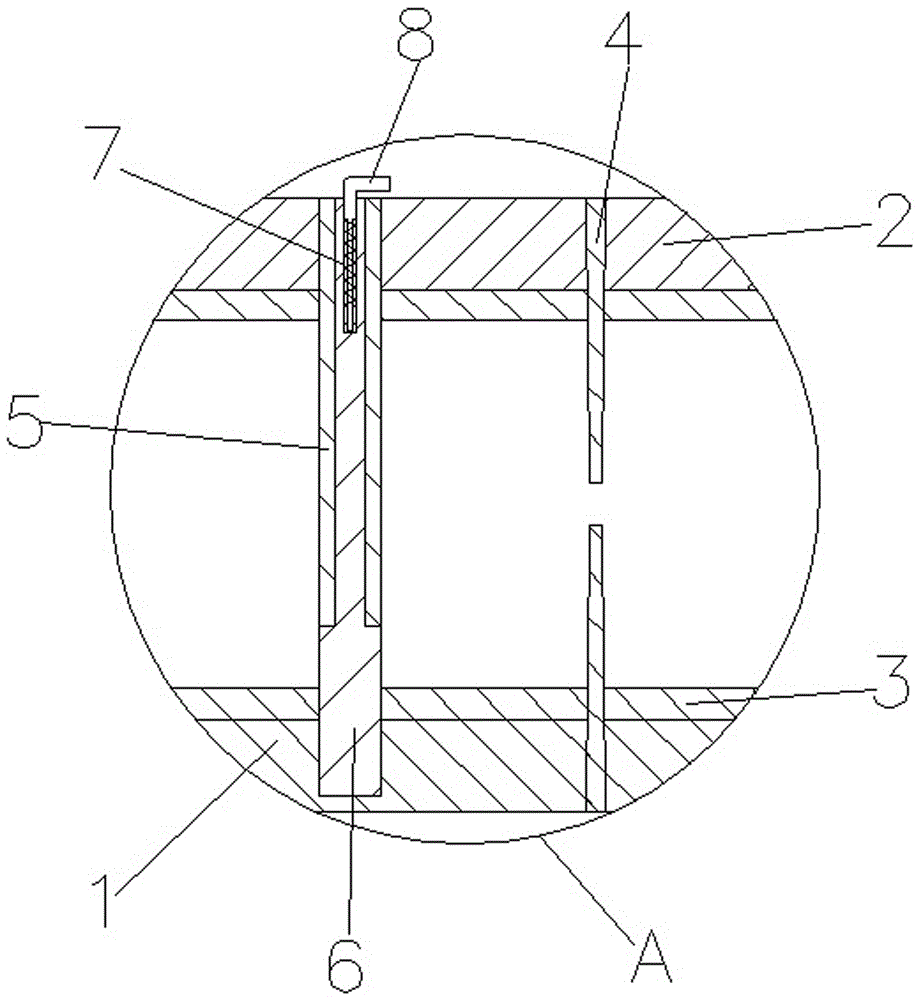

图2是图1的A放大图；

下面结合附图对本实用新型作进一步的详细说明。

【具体实施方式】

为使本实用新型的上述目的、特征和优点能够更为明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在以下描述中阐述了具体细节以便于充分理解本实用新型。但是本实用新型能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广。因此本实用新型不受下面公开的具体实施的限制。

请参阅说明书附图1及图2所示，本实用新型对针式烟夹，主要由两根长约1.5米，宽54cm，厚3cm的竹木制成的子杆1和母杆2，所述子杆1与母杆2表面均设有铁片3，每个铁片3上设有等间距固定的复数个钢针4，在子杆1上设有等间距排列的三根套筒5，在母杆2上设有与套筒5配套连接的三根螺杆6，在螺杆6的末端设有固定孔7，螺杆6插入套筒5后，通过弹簧插销8插入固定孔7将套筒5和螺杆6固定在一起，子母杆上的套筒5和螺杆6的作用为连接子母杆和限位。

使用时将带螺杆的铁片平放在水平操作台或地面上，将螺杆竖起来，将称重后的鲜烟叶均匀铺放在螺杆中间，然后，将套筒穿过螺杆，钢针穿过烟叶，最后用弹簧插销固定螺杆即可。

但是，上述的具体实施方式只是示例性的，是为了更好的使本领域技术人员能够理解本专利，不能理解为是对本专利包括范围的限制；只要是根据本专利所揭示精神的所作的任何等同变更或修饰，均落入本专利包括的范围。
