一种音乐拉链的制作方法

本实用新型涉及一种拉链，尤其是指一种能发出乐音的动感拉链。

背景技术：

拉链广泛应用在各种场合，除了对拉链功能性的要求外，消费者的使用体验也越来越得到重视。消费者的使用体验除了外观上的美感享受外，还包括了拉动时的触感及拉动时产生的声响等。如何生产出一种极具情趣及良好体验的拉链，一直是拉链业者的研发方向。

目前，对能产生声响的拉链，大多通过拉链自身的结构改进来产生声响的，请参见中国专利文献于2015-04-01公开的CN201420678280.7“一种夹链及生产设备”，该夹链声响是来自基带内侧表面设有的凹凸扣，在夹链的开合过程产生的。但上述拉链产生的使用体验并达不到消费者的要求。

技术实现要素：

针对现有技术存在的问题，本实用新型提供一种音乐拉链。该拉链不仅具有不同的设计美感，且在拉链拉动时，能发出各种特色的音律，且具有明显的拉动触感。

为实现上述目的，本实用新型技术方案为：

一种音乐拉链，所述拉链的拉头包括设置在马钩和帽盖之间的弹片；其特征在于：还包括有一发音装置，该发音装置固定在帽盖上，所述链牙的上、下端面，或至少于所述链牙的其中一端面上设有凸纹或凹纹；上提拉链的拉片动作马钩，马钩的支脚在链牙端面的凸纹或凹纹上划动，且马钩的顶背触动发音装置。

如上所述的一种音乐拉链，所述的弹片设有通孔，马钩的顶背凸出该通孔与发音装置接触。

如上所述的一种音乐拉链，所述弹片设有一凸点，马钩抵顶弹片，以使该凸点接触发音装置。

上述技术方案的有益之处在于：

本实用新型拉链通过马钩同时与链牙端面设有的凹、凸纹，及与帽盖上设有的发音装置的接触，使拉链的发音更为动感，拉动感更为明显。通过变化拉链牙端面凹、凸纹的形状、深浅，以做出各种纹路，拉头在这种拉链拉动时，马钩随纹路的变化而波动，波动的马钩与帽盖内置的发音元件相接触，通过马钩与发音件接触的大小引起拉链发音的变化，形成各具特色的音律，其产生的趣味性，特别适合于儿童，同时，使用在箱包上时，强烈的音效还能起到防盗的效果。使用中也可通过拉动拉链速度不同，使发音也不同拉链密集的跳动频率让人触感更强烈，各种纹路的设计会让拉链产生不同的美感，起到吸引消费者的目的。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1是本实用新型实施例一中拉链的立体结构示意图；

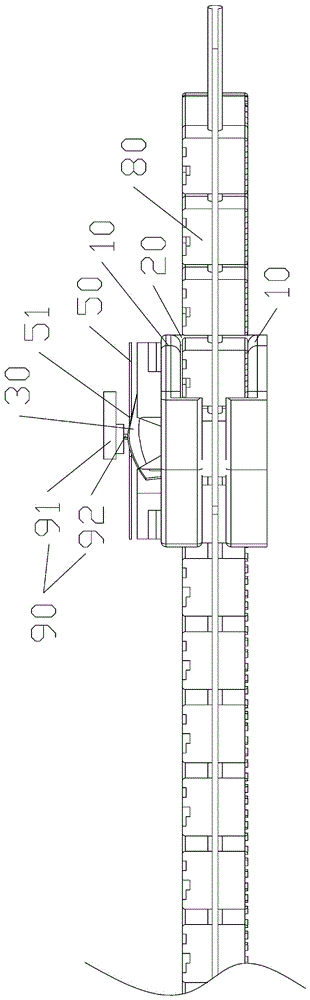

图2是本实用新型实施例一中拉链的侧视结构示意图一；

图3是本实用新型实施例一中拉链的主视结构示意图；

图4是本实用新型实施例一中拉链的侧视结构示意图二(拉头设有帽盖)；

图5是本实用新型实施例二中拉链的主视结构示意图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1-4所示的一种音乐拉链，所述拉链为一种塑钢拉链，该拉链的拉头包括连接上、下船板10的支芯20，还包括设置在马钩30和帽盖40之间的弹片50，拉片60穿设在帽盖40上设有的安装通槽70中，以动作马钩30作用在链牙80上。

本实用新型拉链的链牙80的上、下端面，或至少于所述链牙80的其中一端面上设有凸纹82或凹纹81。如图3、4所示，在本实施 例中的链牙80的上、下端面分别对应设有凹纹81和凸纹82。所述的凸纹82为凸出链牙端面的突起，凹纹81为凹设在链牙端面上的沉槽。

如图1-3所示，本实用新型拉链还包括有一发音装置，该发音装置包括一固定在帽盖40上固定座91，和一连接在该固定座91上的发音元件92，该发音元件92为一铜片，或为其他感应能发音的元件。

本实用新型马钩30与弹片50的结合有以下两种实施方式：

实施方式一，如图1-3所示，所述的弹片50上设有一通孔51，马钩30的顶背31凸出该通孔51设置。在上提拉链的拉片60上提以动作马钩30时，马钩30的支脚在链牙端面的凹纹81上划动，且马钩30的顶背31直接触动发音元件92，以发出明显的乐音，并产生强烈的拉感。

在实施方式二中，如图5所示的弹片50上设有一凸点51，马钩30的顶背31抵顶在弹片50的下方，在上提拉链的拉片60上提以动作马钩30时，带动弹片50上的凸点51接触发音元件92。在体验乐音和拉感的趣味性的同时，产生的音效还能起到防盗作用。

本实用新型每个链牙端面设有多个的凸纹90A或凹190B，当拉片钩挂在帽盖40的低阶面71位置时，马钩30接触链牙80的上端面81时，马钩30在多个的凸纹90A或凹纹90B间跳跃，明显增强拉链拉动时发出声音的音量、频率，及拉动时的触感。

本实用新型链牙80上的凸纹90A高度或凹纹90B深度的大小变化，将影响马钩30与之接触时产生的音效及拉动感。因此，更进一 步的，本实用新型通过在同一链牙80上的凸纹90A的高度或凹纹90B的深度设计为大小不一；或在不同链牙80上的凸纹90A高度或凹纹90B深度设计为大小不一，使拉链拉动时的发音更为动感，拉动感也更为明显，以让人享受到更为强烈的体验。

上述设计结构使用在塑钢的链牙上，效果更佳。

本实用新型链牙80进一步考虑到整体拉链产生的美感，通过对链牙端面上凸纹90A和凹纹90B的位置变化设计，以进一步变化拉链的整体外观。如图5所示，通过将所述的凸纹90A和凹纹90B设置在牙根83或牙头84位置，以变化拉链的感观效果，增进拉链的多样性。在本实施例中，如图5所示，将凸纹90A设置在咬在布带100上的牙根83，将凹纹90B设置在相互啮合的牙头84处，产生的美感效果是完全不同的，以多样性吸引消费者的眼球。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
