一种可防臭鞋垫的制作方法

本实用新型涉及一种生活用品领域，具体是一种可防臭鞋垫。

背景技术：

鞋垫是每个人的生活必需品，但是，人们日常穿鞋，由于鞋垫的通气性差，当鞋穿了一定时间以后，往往会有一种难闻的臭味，很不卫生，也不利于人体健康，为了克服脚臭这一问题，市场上流通了各种防臭鞋垫，这些鞋垫中的绝大多数都是采用药剂除臭方法，上下两层布将药剂包裹在中间，药剂吸附臭味从而达到除臭的目的，但是，当鞋穿了一定时间以后，药剂受到挤压，会堵塞上下两层布之间的微孔，鞋中的空气流通性减少，除臭效果越来越差，使用时间不长。

技术实现要素：

本实用新型的目的在于提供一种可防臭鞋垫，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可防臭鞋垫，包括鞋垫本体、通气孔、上垫层、PE膜层、弹簧层和下垫层；所述鞋垫本体上表面设有上垫层；所述上垫层表面设有多个通气孔；所述上垫层底下设有PE膜层；所述PE膜层底下设有弹簧层；所述弹簧层底下设有下垫层。

作为本实用新型进一步的方案：所述通气孔沿鞋垫本体轴向均匀分布。

作为本实用新型再进一步的方案：所述PE膜层上表面与上垫层无缝黏贴。

与现有技术相比，本实用新型的有益效果是：该鞋垫内部结构简单，成本较低，适合大众消费，鞋垫内的空气流动强度较大，增加了汗液的挥发程度，减少了细菌滋生，使得鞋垫具有防臭的功能。

附图说明

图1为可防臭鞋垫结构示意图；

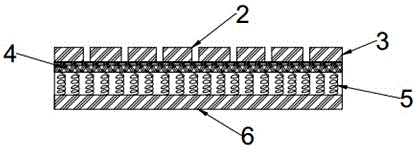

图2为可防臭鞋垫A-A剖视图。

图中：1-鞋垫本体；2-通气孔；3-上垫层；4-PE膜层；5-弹簧层；6-下垫层。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种可防臭鞋垫，包括鞋垫本体1、通气孔2、上垫层3、PE膜层4、弹簧层5和下垫层6；所述鞋垫本体1上表面设有上垫层3；所述上垫层3表面设有多个通气孔2，通气孔2沿鞋垫本体1轴向均匀分布；所述上垫层3底下设有PE膜层4；所述PE膜层4底下设有弹簧层5，PE膜层4上表面与上垫层3无缝黏贴；所述弹簧层5底下设有下垫层6。

本实用新型的工作原理是：将鞋垫本体1垫入鞋中，穿上鞋，行走过程中，脚心出汗，汗液穿过通气孔2进入PE膜层4，PE膜层4吸收汗液，防止汗液由于压力作用回流到鞋中；脚踏下的时候，弹簧层5由于弹簧的弹力作用变小，弹簧层内的空气压强变大，空气穿过通气孔2进入鞋中；当脚上抬过程中，弹簧层5由于弹力作用回复形状，空气穿过通气孔2进入弹簧层5中。该鞋垫内部结构简单，成本较低，适合大众消费，鞋垫内的空气流动强度较大，增加了汗液的挥发程度，减少了细菌滋生，使得鞋垫具有防臭的功能。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
