一种智能定位超轻跑鞋的制作方法

本实用新型涉及鞋类技术领域，特别是涉及一种智能定位超轻跑鞋。

背景技术：

儿童在4-6岁时，由于刚刚学会奔跑，且好奇心很重，在室外活动或者逛街时，极易四处走动。由于儿童在此时不能很好的判断和规避潜在的安全风险，易被人拐卖和诱骗，所以必须时时对小孩进行照看。而这对于照顾儿童的监护人来说，体力和精力消耗很大，稍不留神就容易找不到小孩；所以现有技术中，缺乏一种可以实时对儿童的位置进行追踪和报警的儿童定位鞋。

例如，公开日为2014年11月14日的中国发明专利说明书CN204191688U公开了这样一种具有智能模块的智能鞋。该智能鞋包括鞋帮和鞋底，在鞋底的上表面从上至下开有盲槽，在该盲槽内设有用来记录使用者行走信息并通过无线传输给使用者智能手持设备的智能模块组件，在该盲槽的开口处安装有上盖。这种结构的智能鞋在使用者行走过程中，由于鞋底受到踩踏，智能模块组件容易受压损坏，还会影响鞋子的减震等性能，进而影响穿着者的舒适感受。

技术实现要素：

为克服现有技术存在的技术缺陷，本实用新型提供一种智能定位超轻跑鞋，通过对鞋只位置追踪防止儿童走失，且定位装置不会受损，鞋底还具有良好的减震性能。

本实用新型采用的技术解决方案是：

一种智能定位超轻跑鞋，包括EVA鞋底，所述EVA鞋底上设有容置槽，所述容置槽底壁设有弹性元件、包围在弹性元件下部的限位套以及夹设于限位套底部之间的用于跟踪定位的定位装置，所述弹性元件的顶端连接有活动块，所述活动块可上下活动设置在容置槽内，且所述容置槽高于限位套顶端的侧壁位置处上设有环形壁槽，所述活动块底端设有径向水平向外延伸插设于环形壁槽内的环形凸缘，在未受力状态下所述环形凸缘与环形壁槽底壁之间留有变形间距。

优选地，所述弹性元件为压簧，所述限位套为与EVA鞋底一体成型的中空方柱，所述弹性元件的下部位于限位套内，所述弹性元件的上部向上凸出于限位套。

优选地，所述限位套的相向外壁面上分别设有定位壁槽，且各定位壁槽均只具有朝向另一限位套的槽口，所述定位装置的相应边缘分别嵌设在同侧的定位壁槽内或与容置槽侧壁底端相抵接。

优选地，所述环形凸缘顶面与环形壁槽顶壁之间还周向均匀间隔连接有两个或两个以上的拉簧。

优选地，所述定位装置包括用于获取鞋只实时位置信息的定位模块、用于与外部终端数据传输的无线通信模块及可将足部运动产生的机械能转化为电能的自发供电系统，所述自发供电系统和无线通信模块分别与定位模块连接。

优选地，所述自发供电系统包括压电陶瓷装置、整流器、稳压芯片、控制器和蓄电池，所述压电陶瓷装置包括设置在环形壁槽底壁上的基片及粘合在基片上的压电陶瓷片，所述基片和压电陶瓷片间隔叠放形成压电叠堆，压电陶瓷片上连接有导线，所述导线并联后与整流器的输入端连接，所述整流器的输出端与稳压芯片的输入端连接，所述稳压芯片的输出端与控制器连接，所述控制器的输出端分别与定位模块和蓄电池的输入端连接，所述蓄电池还连接定位模块。

优选地，所述EVA鞋底由鞋底本体及容置块组成，所述鞋底本体顶面设有第一槽部及连通设置在第一槽部顶部且水平径向向外延伸的第二槽部，所述弹性元件和限位套设置在第一槽部内；所述容置块适配粘设在第二槽部内且其顶面与鞋底本体顶面相平齐，所述容置块内设有上下贯通且与第一槽部等径同轴连通的容置通孔，所述容置通孔底端径向向外延伸设置有环形沉槽，所述环形沉槽与第二槽部对应位置处的底壁构成所述环形壁槽，所述容置通孔和第一槽部构成所述容置槽。

本实用新型的有益效果：

1.本实用新型的限位套相对容置槽底壁向上凸起设置，当活动块受力下压至与限位套压力接触并由限位套的稳定支撑作用而不会继续向下，从而可保护夹设于限位套底部之间的定位装置不会被活动块碰触到，更不会受到活动块的压力作用，而且，由于定位装置是夹设在限位套底部之间，由此可使得定位装置于容置槽内的位置稳固，不会随着脚步动作前后上下窜动，保证其稳定良好的工作性能，通过定位装置可对鞋只及穿着者的位置进行实时追踪定位，避免走失。

2.由于容置槽的侧壁上设有环形壁槽，底壁上设有弹性元件，活动块适配插设在容置槽内，其底端与弹性元件相接，环形凸缘插入环形壁槽内且在未受力状态下环形凸缘与环形壁槽底壁之间留有变形间距，由此一方面使得活动块在受压后会下沉于容置槽内，在去力后会上升复位，通过活动块的上下动作实现鞋底相应位置处的减震性能，另一方面通过环形壁槽和环形凸缘避免活动块脱离容置槽，保证安全，保证活动块的多次上下往复工作性能。

3.本实用新型的容置槽底壁上设有弹性元件，活动块底端连接弹性元件且可上下活动设置在容置槽内，当活动块受力后借助弹性元件的良好受力压缩性能起到良好的第一层缓冲减震作用；再者由于容置槽侧壁上设有环形壁槽，使得容置块受压后变形能力加强，可提供第二层缓冲减震作用；又由于活动块底端设有嵌入于环形壁槽的环形凸缘，当活动块受力下压至一定深度时环形凸缘与环形壁槽底壁压力接触并产生适应性变形，由此起到良好的第三层缓冲减震作用。

更进一步地在环形凸缘顶面与环形壁槽之间周向均匀间隔设置有拉簧，通过拉簧在受力拉伸后产生的反向拉力作用，一方面可延缓活动块的下压速率，使得活动块平缓运动，提升穿着舒适度，另一方面还可提供第四层缓冲作用。为此，本实用新型具有多重减震，性能优异，穿着舒适度佳。

4.由于活动块底端连接弹性元件，进一步在环形凸缘顶面与环形壁槽之间周向均匀间隔设置有拉簧，由此在去力后可使得活动块快速复位，同时给予脚部一定的向前推进力，提高能量回归值。

5.本实用新型的限位套既与定位装置结合实现定位装置的固定，避免定位装置窜动和受压损坏，又与弹性元件结合实现保证弹性元件在多次压缩变形过程中始终保持竖立可上下压缩回复的特性，还与活动块结合实现限制活动块的下压深度。另外该限位套还可起到避免环形凸缘在下压过程中由于卷曲变形而脱离环形壁槽，保证活动块始终结合于容置槽内，同时也避免环形凸缘过压压电陶瓷装置。

6.本实用新型克服了现有定位鞋不能同时很好结合鞋底良好减震和定位装置的无损固定的技术问题。

附图说明

图1为本实用新型超轻跑鞋结构示意图。

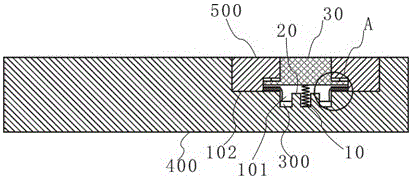

图2为本实用新型未受力状态下EVA鞋底剖视图。

图3为图2中所示A部的局部放大图。

图4为本实用新型受压状态下EVA鞋底剖视图。

图5为本实用新型鞋底本体在定位壁槽高度处的横截面示意图。

图6为本实施例定位装置与外部终端工作原理框图。

附图标记说明：

10、弹性元件；20、限位套；21、定位壁槽；30、活动块；31、环形凸缘；40、拉簧；100、容置槽；101、第一槽部；102、第二槽部；103、容置通孔；104、环形沉槽；200、环形壁槽；300、定位装置；301、定位模块；302、无线通信模块；303、压电陶瓷装置；304、整流器；305、稳压芯片；306、控制器；307、蓄电池；308、接收器；309、处理器；310、报警器；400、鞋底本体；500、容置块。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-6所示，本实施例提供一种智能定位超轻跑鞋，包括EVA鞋底，所述EVA鞋底与后脚跟相对应位置处上设有容置槽100，所述容置槽100底壁设有弹性元件10、包围在弹性元件10下部的限位套20以及夹设于限位套20底部之间的用于跟踪定位的定位装置300，所述弹性元件10的顶端连接有活动块30，所述活动块30可上下活动设置在容置槽100内，且所述容置槽100高于限位套20顶端的侧壁位置处上设有环形壁槽200，所述活动块30底端设有径向水平向外延伸插设于环形壁槽200内的环形凸缘31，在未受力状态下所述环形凸缘31与环形壁槽200底壁之间留有变形间距，该变形间距小于原始状态下的弹性元件10与限位套20的高度差。进一步地所述环形凸缘31顶面与环形壁槽200顶壁之间还周向均匀间隔连接有两个或两个以上的拉簧40。

在本实施例中，所述EVA鞋底由鞋底本体400及容置块500组成，所述容置块500和鞋底本体400均由轻质EVA材料发泡制成。所述鞋底本体400顶面设有第一槽部101及连通设置在第一槽部101顶部且水平径向向外延伸的第二槽部102，所述弹性元件10和限位套20设置在第一槽部101内。所述容置块500适配粘设在第二槽部102内且其顶面与鞋底本体400顶面相平齐，所述容置块500内设有上下贯通且与第一槽部101等径同轴连通的容置通孔103，所述容置通孔103底端径向向外延伸设置有环形沉槽104，所述环形沉槽104与第二槽部102对应位置处的底壁构成所述环形壁槽200，所述容置通孔103和第一槽部101构成所述容置槽100。

在本实施例中，所述弹性元件10为压簧，所述限位套20为与EVA鞋底一体成型的中空方柱，所述弹性元件10的下部位于限位套20内，所述弹性元件10的上部向上凸出于限位套20。优选地，所述弹性元件10和限位套20均设有两个，且对称设置在第一槽部101底壁上，所述限位套20的相向外壁面上分别设有定位壁槽21，且各定位壁槽21均只具有朝向另一限位套20的槽口，所述定位装置300的相应边缘分别嵌设在同侧的定位壁槽21内或与容置槽100侧壁底端相抵接，从而使得定位装置300不会随脚步动作上下窜动。

在本实施例中，所述定位装置300包括用于获取鞋只实时位置信息的定位模块301、用于与外部终端数据传输的无线通信模块302及可将足部运动产生的机械能转化为电能的自发供电系统，所述自发供电系统和无线通信模块302分别与定位模块301连接。所述自发供电系统包括压电陶瓷装置303、整流器304、稳压芯片305、控制器306和蓄电池307，所述压电陶瓷装置303包括设置在环形壁槽200底壁上的基片及粘合在基片上的压电陶瓷片，所述压电陶瓷片选择性能良好的锆钛酸铅陶瓷，压电陶瓷片单片厚0.5mm，基片材质选用黄铜，防止压电陶瓷片在外力作用下碎裂。所述基片和压电陶瓷片间隔叠放形成压电叠堆，压电陶瓷片上连接有导线，所述导线并联后与整流器304的输入端连接，所述整流器304的输出端与稳压芯片305的输入端连接，所述稳压芯片305的输出端与控制器306连接，所述控制器306的输出端分别与定位模块301和蓄电池307的输入端连接，所述蓄电池307还连接定位模块301，通过控制器306控制在压电陶瓷片发电时优先给定位模块301供电，同时断开蓄电池307与定位模块301的连接，当压电陶瓷片产生的电量充裕时，接通蓄电池307充电电路，给蓄电池307进行充电。在压电陶瓷片不发电时，控制器306恢复到蓄电池307与定位模块301接通的状态，由蓄电池307给定位模块301供电，保证定位模块301的连续工作。

本实施例的稳压芯片305采用MAX1672稳压芯片，所述控制器306采用89C51单片机，所述定位模块301为VK1613S3M5GPS模块，所述无线通信模块302可采用USR-GPRS232-7S2模块，所述整流器304、稳压芯片305、控制器306、蓄电池307及定位模块301和无线通信模块302集尘在一电路板上并封设于一壳体内，该壳体夹设在限位套20之间并与容置槽100侧壁底端相抵接。

所述外部终端内包括用于接收由定位装置300向外传输的位置数据的接收器308、用于解析所述接收器308接收的定位信息并将该定位信息进行显示的处理器309、以及用于根据所述处理器309解析的定位信号而判断是否发出报警信号的报警器310，本实施例可设定当本实施例跑鞋离开该外部终端30米以上则启动报警，由此可避免儿童在商场或其他场所走失。

以上显示和描述了本发明创造的基本原理和主要特征及本发明的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本发明创造精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
