功能多样的户外水杯的制作方法

本实用新型涉及杯子，特别涉及一种功能多样的户外水杯。

背景技术：

在日常生活中，无论是喝水还是泡制饮品都离不开杯子，杯子的应用贯穿生活中的点点滴滴，市场上的杯子也越来越多样化了。目前大多数杯子不具备照明功能，在外出的时候，由于户外环境差异大，在户外夜晚的时候，使用非常不便，并且杯子同样不具备储物功能，对于一些饮品或者小物品，需要另外存放，取用非常不便。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种功能多样的户外水杯，它在户外能够提供照明，同时遇到危险的时候也能当做标识，方便寻找救援，并且可以存放一些小物品，取用便捷。

为达到上述之目的本实用新型提供的技术方案是：一种功能多样的户外水杯，包括杯体和杯盖，所述杯体包括内杯和外壳，所述杯盖与内杯相旋连接，所述杯盖设有储物空间，所述储物空间设有贯通杯盖顶面的开口，所述开口内壁设有台阶，所述台阶横部设有弹性垫，所述台阶上装配有翻盖，所述翻盖一端与台阶竖部铰接相连，所述翻盖另一端底面设有弹簧扣，所述储物空间设有贯通杯盖外壁的卡孔，所述弹簧扣底部扣接在卡孔上，所述外壳内腔设有发光装置，所述发光装置包括感应器、连接线和灯珠，所述外壳内腔底部设有装配槽，所述感应器固定在装配槽中，所述外壳内腔侧壁设有线槽，所述连接线一端与感应器相连，并且向外延伸卡装在线槽中，所述线槽分布有通孔，所述通孔贯通外壳外壁，所述灯珠分布在连接线上并且卡装在通孔中。

进一步地，所述弹簧扣包括弹性板和扣体，所述扣体的外壁为弧形，所述扣体安装在弹性板底部外壁，所述扣体扣接在卡孔中。

进一步地，所述内杯开口向外翻边形成延伸段，所述延伸段外壁设有外螺纹，所述外壳内壁顶部设有内螺纹，所述内杯与外壳相旋连接，并且所述内杯外壁与外壳之间间隙配合。

进一步地，所述装配槽底面设有通槽，所述通槽中设有卡装有橡胶柱，所述橡胶柱顶面与感应器相接触。

与现有技术相比，具有以下有益效果：

本实用新型在户外的时候，水杯在存水的同时也能提供很好的照明功能，并且在野外遇险的时候，所述发光装置能够当做标识，方便寻找救援，大大提高了水杯的利用率，并且在发光装置失灵时，可以便捷拆卸维修更换；再者所述杯盖设有储物空间，可以便捷的存放一些小物品，在外出的时候取用便捷。

附图说明

图1为本实用新型结构示意图。

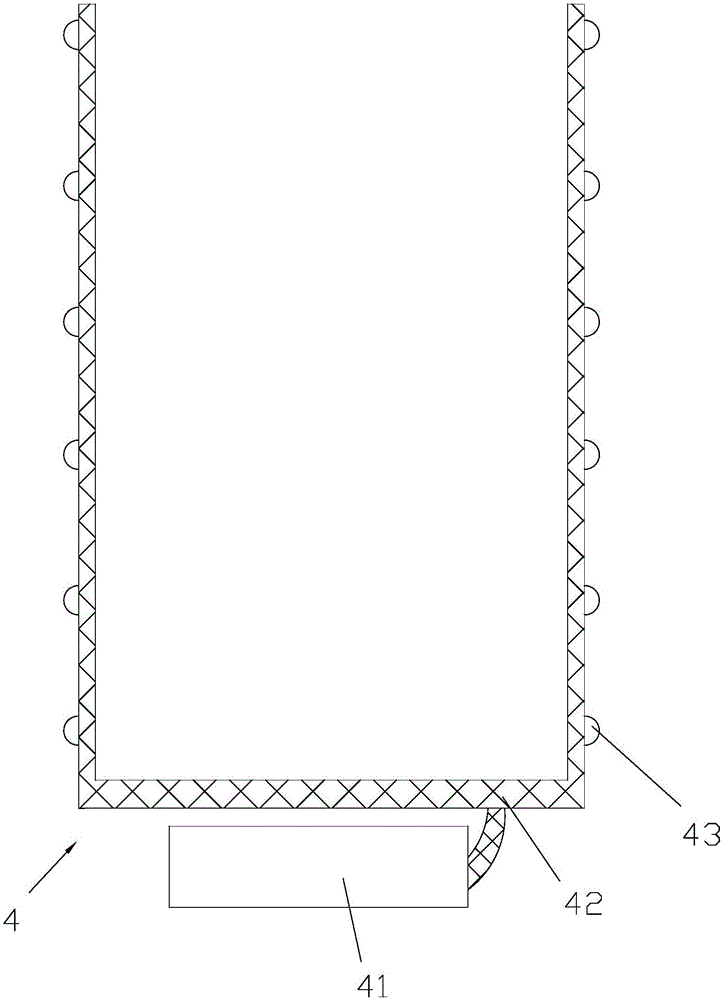

图2为本实用新型发光装置结构示意图。

图3为本实用新型外壳结构示意图。

图4为本实用新型杯盖结构示意图。

图5为本实用新型翻盖结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图5所示，一种功能多样的户外水杯，包括杯体1和杯盖2，所述杯体1包括内杯11和外壳3，所述杯盖2与内杯11相旋连接，所述外壳3内腔设有发光装置4，所述内杯11开口向外翻边形成延伸段12，所述延伸段12外壁设有外螺纹13，所述外壳3内壁顶部设有内螺纹31，所述内杯11与外壳3相旋连接，所述内杯11外壁与外壳3之间间隙配合，能够便捷的拆装内杯11，在发光装置4磨损失灵的情况下，能够方便的维修更换。

所述发光装置4包括感应器41、连接线42和灯珠43，所述外壳3内腔底部设有装配槽32，所述感应器41固定在装配槽32中，所述外壳3内腔侧壁设有线槽33，所述连接线42一端与感应器41相连，并且向外延伸卡装在线槽33中，所述线槽33分布有通孔34，所述通孔34贯通外壳3外壁，所述灯珠43分布在连接线42上并且卡装在通孔34中，在户外的时候，水杯在存水的同时也能提供很好的照明功能，并且在野外遇险的时候，所述发光装置4能够当做标识，方便寻找救援，大大提高了水杯的利用率，再者会发光的水杯也非常美观。

所述装配槽32底面设有通槽35，所述通槽35中设有卡装有橡胶柱36，所述橡胶柱36顶面与感应器41相接触，所述橡胶柱36不仅能够很好的将通槽35密封，在需要发光照明的时候，可以按压橡胶柱36，所述橡胶柱36在外力的作用下产生弹性，向上挤压感应器41，所述感应器41受到外力作用，使得电源接通灯珠43发光，使用十分方便。

所述杯盖2设有储物空间21，所述储物空间21设有贯通杯盖2顶面的开口22，所述开口22内壁设有台阶23，所述台阶23上装配有翻盖5，所述储物空间21可以便捷的存放一些小物品，在外出的时候取用便捷，所述翻盖5一端与台阶23竖部铰接相连，所述储物空间21设有贯通杯盖2外壁的卡孔24，所述翻盖5另一端底面设有弹簧扣51，所述弹簧扣51包括弹性板52和扣体53，所述扣体53的外壁为弧形，所述扣体53安装在弹性板52底部外壁，所述扣体53扣接在卡孔24中，通过弹簧扣51能够方便的打开或闭合翻盖5，并且所述台阶23横部设有弹性垫25，在打开翻盖5的时候，从卡孔24向内按压扣体53，使得扣体53脱离卡孔24，然后所述翻盖5在弹性垫25的弹力作用下向上弹起，自然的打开储物空间21。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
