一种易握便携伞柄的制作方法

本发明涉及的是日常生活用品技术领域，其属于遮阳、挡雨雪的伞具类零部件，具体来说是一种易握便携伞柄。

背景技术：

伞是人们日常生活中不可缺少的用具，晴天可以遮阳光，雨雪天可以挡雨雪，常伴在人们左右。手动折叠伞由于收伞时长度短便于存放和携带，深受人们接受，具有很高的市场占有率。但现有手动折叠伞的伞柄存在不足，常用的手动折叠伞的伞柄，为了满足便于携带的要求，采用短柄，而短柄手握持时与手掌的贴合面积小，手掌所受的压力较大，握持的轻松舒适度差；对伞的控制稳定性差，如果增加伞柄的长度，虽然能增加其控制稳定性及握持的轻松舒适度，由于伞柄增长，不容易放入包中，给外出时携带造成很大的不便。为此，本申请人对现有结构的伞柄作进一步改进，以满足人们的使用需求。

技术实现要素：

本发明要解决的技术问题是针对背景技术中所存在的问题，提供一种易握便携伞柄。

为解决上述技术问题，本发明所采用的技术方案为：一种易握便携伞柄，包括有长柄、滑动稳定盖和弹性件，所述长柄内部为中空结构，所述滑动稳定盖和弹性件位于长柄内，在所述长柄的底部设有底座，在所述底座中设有环形凸台,在所述环形凸台中设有一个可与伸缩伞杆末段下端相配合的连接凹槽腔，所述伸缩伞杆末段下端穿过滑动稳定盖与连接凹槽腔相连接，所述滑动稳定盖可在所述长柄内沿伸缩伞杆末段上下滑动。

进一步地，所述一种易握便携伞柄，其中所述滑动稳定盖的外沿与长柄内部中空结构相匹配，在所述滑动稳定盖的中部设置有与伸缩伞杆末段直径相匹配的中孔，所述弹性件一端位于底座上面，另一端位于滑动稳定盖下面，所述滑动稳定盖在弹性件的回弹及伸缩伞杆倒数第二段下端推动作用下，可在所述长柄内上下滑动，通过伸缩伞杆末段与倒数第二段卡合定位，实现在开伞时滑动稳定盖定位在长柄上端，利用滑动稳定盖的外沿与长柄内壁接触及滑动稳定盖的中孔内沿与伸缩伞杆末段外壁接触，稳定伸缩伞杆末段使其不晃动，实现长柄上、下两端控制稳定伸缩伞杆的末段，在收伞时滑动稳定盖被下滑的滑套推动下滑至长柄的环形凸台的上面，从而使其长柄凹缩进伞体内而不凸出伞体，便于携带。

进一步地，所述一种易握便携伞柄，其中所述弹性件为回位弹簧。

采用本发明所述的一种易握便携伞柄，与现有技术相比，其具有的优点是：折叠伞开伞使用时，长柄上、下两端控制稳定伸缩伞杆，手握持的控制稳定性及舒适性好。而收伞时长柄能凹缩进伞体减少整伞长度，便于放置在包中携带。本发明具有结构简单，携带方便，手握持控制稳定性及轻松舒适性好，适用于所有手动折叠伞。

附图说明

下面结合附图对本发明作进一步详细说明。

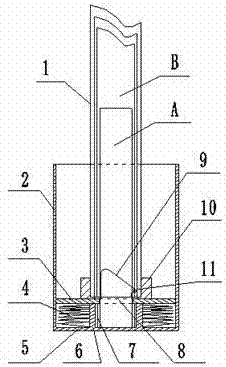

图1是本发明开伞状态时的结构示意图；

图2是本发明收伞状态时的结构示意图。

图中所示：1-伸缩伞杆、2-长柄、3-滑动稳定盖、4-弹性件、5-底座、6-环形凸台、7-连接凹槽腔、8-中孔、9-弹卡、10-滑套、11-卡孔、A-伸缩伞杆末段、B-伸缩伞杆倒数第二段。

具体实施方式

如图1和图2所示，本发明所述的一种易握便携伞柄，包括有长柄2、滑动稳定盖3和弹性件4，所述长柄2内部为中空结构，所述滑动稳定盖3和弹性件4位于长柄2内，在所述长柄2的底部设有底座5，在所述底座5中设有环形凸台6,在所述环形凸台6中设有一个可与伸缩伞杆1末段A下端相配合的连接凹槽腔7，所述伸缩伞杆1末段A下端穿过滑动稳定盖3与连接凹槽腔7相连接，所述滑动稳定盖3在弹性件4及伸缩伞杆1倒数第二段B下端的作用下，可在所述长柄2内沿伸缩伞杆1末段A上下滑动。

进一步地，所述一种易握便携伞柄，其中所述滑动稳定盖3的外沿与长柄2内部中空结构相匹配，在所述滑动稳定盖3的中部设置有与伸缩伞杆1末段直径相匹配的中孔8，所述弹性件4一端位于底座5上面，另一端位于滑动稳定盖3下面，所述滑动稳定盖3在弹性件4的回弹及伸缩伞杆1倒数第二段B下端推动作用下，可在所述长柄2内上下滑动，通过伸缩伞杆1末段A与倒数第二段B卡合定位，实现在开伞时滑动稳定盖3定位在长柄2上端，利用滑动稳定盖3的外沿与长柄2内壁接触及滑动稳定盖3的中孔8内沿与伸缩伞杆1末段A外壁接触，稳定伸缩伞杆1末段A使其不晃动，实现长柄2上、下两端控制稳定伸缩伞杆1的末段A，在收伞时滑动稳定盖3被下滑的滑套10推动下滑至长柄2的环形凸台6的上面，从而使其长柄2凹缩进伞体内而不凸出伞体，便于携带。

进一步地，所述一种易握便携伞柄，其中所述弹性件4为回位弹簧。

在实际使用过程中，采用本发明所述的一种易握便携伞柄，其伸缩伞杆1至少由三段伞杆组成，所述伸缩伞杆1的末段A下部设有弹卡9，并在伸缩伞杆1倒数第二段B下部设有卡孔11，滑套10位于伞杆中与伞骨铰接并可随伞杆上下滑动实现开伞和收伞，当需要打开伞时，其具体实施过程为：向下拉出所述长柄2并向上推动位于伸缩伞杆1中的滑套10，弹卡9脱离卡孔11，弹性件4回弹将滑动稳定盖3推滑至伸缩伞杆1的倒数第二段B的末端时停止，使滑动稳定盖3在长柄2上端对伸缩伞杆1起到稳定作用，同时由于长柄2的长度较长，手握持时控制稳定性及轻松舒适性好。当收伞时，其具体实施过程为：向下拉动位于伸缩伞杆1中的滑套10，滑套10沿着伸缩伞杆1下滑，推动滑动稳定盖3及位于下面的弹性件4下滑进入到内部为中空结构的长柄2下部，同时，设置在伸缩伞杆1末段A的弹卡9卡在下滑下来的设置在倒数第二段B下部的卡孔11里，使长柄2凹缩锁定在伞体内，从而使收伞状态整伞长度减少。本发明具有结构简单，携带方便，手握持控制稳定性及轻松舒适性好，适用于所有手动折叠伞。

本发明的保护范围不仅限于具体实施方式所公开的技术方案，以上所述仅为本发明的较佳实施方式，并不限制本发明，凡是依据本发明的技术方案所作的任何细微修改、等同替换和改进，均应包含在本发明技术方案的保护范围之内。
