一种可播音的伞柄的制作方法

本发明涉及一种伞柄的改进发明，尤其涉及一种可播音的伞柄的改进发明。

背景技术：

雨伞是人们日常生活中挡雨遮阳的主要工具，人们在撑伞行走、站台候车的时候往往会比较枯燥乏味，为此在雨伞上添加一些娱乐功能如播音等就显得很有必要，如一些人喜欢听佛经或者音乐，就可以很好的打发时间。

技术实现要素：

本发明所要解决的技术问题是克服现有技术的不足，提供一种结构合理、安装方便的可播音的伞柄。

为了解决上述技术问题，本发明是采用如下技术方案来实现的：该种可播音的伞柄，包括有外壳体，其特征在于：所述外壳体上端设有与伞杆连接的螺孔，外壳体内设置有内壳体，所述内壳体内设置有发声装置，相应的伞柄上设有控制发声装置开启与关闭的驱动件。

所述内壳体侧壁设有槽口，所述驱动件的驱动端滑动钩设在槽口内，相应的驱动件该端设有伸入内壳体的驱动斜面，驱动斜面与发声装置的电源开关传动配合，所述驱动件的按压端设置在内壳体下端；所述外壳体下端设有供使用者施力于驱动件按压端的开口。

所述内壳体分设左壳体与右壳体，左壳体与右壳体通过卡扣相连，所述内壳体上端设有上端盖，下端设有下端盖。

所述外壳体下端设有内壳体装入口和封盖，封盖盖设在该装入口，所述开口设置在封盖上。

所述内壳体下端盖上设有百叶窗。

所述外壳体与内壳体之间设有定位结构。所述定位结构为设置在外壳体上端与内壳体上端之间的定位凹槽与定位凸起，所述定位凹槽与定位凸起相匹配。

所述发声装置包括有芯片、喇叭和电池；相应的内壳体内设有芯片、喇叭和电池安装槽。

所述外壳体与内壳体之间设有定位结构，所述定位结构为设置在外壳体上端与内壳体上盖上端之间的定位凹槽与定位凸起，所述定位凹槽与定位凸起相匹配。

本发明的有益效果是改进后的可播音的伞柄，通过与伞柄螺纹连接，方便安装与拆卸，使得该伞柄可以安装在雨伞上使用，也可以拆卸下来单独使用；同时伞柄内的发声装置安装稳定，避免抖动发生颤音，影响播音效果；伞柄内壳体分体式设置，便于加工和组装，内壳体下端盖上设置百叶窗，使声音更好的外放，又能避免雨水进入内壳体。

附图说明

下面结合附图对本发明的具体实施方式作进一步详细说明。

图1为本发明的结构示意图。

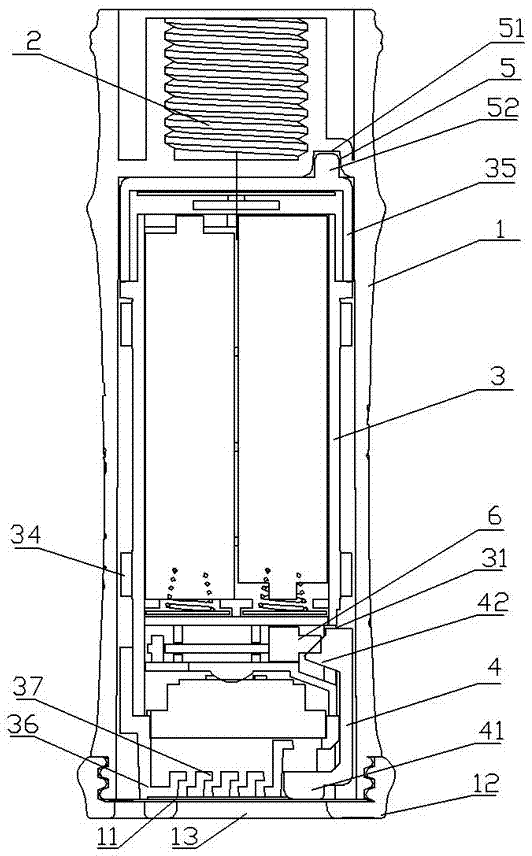

图2为本发明的结构剖视图。

图3为本发明的内壳体结构示意图。

具体实施方式

附图表示了本发明的结构，下面再结合附图进一步说明其有关细节。该可播音的伞柄，包括有供手握住的圆柱形外壳体1，所述外壳体1上端设有与伞杆连接的螺孔2，使伞柄与伞杆可拆卸连接；外壳体1内设置有内壳体3，外壳体1内径与内壳体3外径相匹配，所述内壳体3内固定设置有发声装置，发声装置包括有芯片、喇叭和电池等，相应的内壳体3内设有芯片、喇叭和电池安装槽，所述伞柄上设有控制发声装置开启与关闭的驱动件4，驱动件4包括有按压端41与驱动端42，所述内壳体3侧壁设有槽口31，所述驱动件4的驱动端42滑动钩设在槽口31内，相应的驱动件4该端设有伸入内壳体3的驱动斜面，驱动斜面与发声装置的电源开关6传动配合，并由电源开关6实现复位，电源开关内部设置有弹性件，实现电源开关的复位，所述驱动件4的按压端41设置在内壳体3下端；所述外壳体1下端设有供使用者施力于驱动件4按压端41的开口13，所述外壳体1下端设有内壳体装入口11和封盖12，封盖12通过螺纹连接盖设在该装入口11，所述开口13设置在封盖上。

为了防止内壳体3在外壳体1内部发生旋转，所述外壳体1与内壳体3之间设有定位结构5，定位结构5为设置在外壳体1上端与内壳体3上端之间的定位凹槽51与定位凸起52，所述定位凹槽51与定位凸起52相匹配。

为了便于加工与安装，所述内壳体3分设左壳体32与右壳体33，左壳体32与右壳体33通过卡扣34相连，相应的左壳体32与右壳体33连接处设置匹配的扣头与扣槽；同时内壳体3上端设有上端盖35，定位凸起52设置在上端盖35上或者上端盖35上预留供定位凸起52外露的槽口，上端盖35通过螺纹连接在内壳体3上端，下端套设有下端盖36，下端盖36上预留有供驱动件4按压端41外露的槽口，所述内壳体3下端盖36上还设有百叶窗37，使声音更好的外放，又避免雨水溅入。

综上所述，以上仅为本发明的较佳实施例而已，并非用于限定本发明的保护范围。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种可播音的伞柄，包括有外壳体，其特征在于：所述外壳体上端设有与伞杆连接的螺孔，外壳体内设置有内壳体，所述内壳体内设置有发声装置，相应的伞柄上设有控制发声装置开启与关闭的驱动件。本发明结构合理、便于加工与安装，赋予了伞柄播音功能。

技术研发人员：郑秀华
受保护的技术使用者：郑秀华
技术研发日：2017.05.16
技术公布日：2017.08.01
