一种具有定位功能的安全帽的制作方法

本实用新型属于建筑施工工具领域，尤其涉及一种具有定位功能的安全帽。

背景技术：

目前，建筑施工的队伍越来越庞大，施工过程中的安全问题也越来越得到大家的重视。安全帽一般用于施工人员在建筑施工过程中戴在头上，作为保护施工工人安全的辅助装置，给工人的工作带来了便利，建筑施工安全帽在我们日常生活和工作中，具有十分重要的作用。

现有的安全帽在实际使用中，存在以下问题：1、施工人员在工程现场如果发生意外，无法及时的发出信号，无法使营救人员及时的定位受伤人员所在的位置；2、透气性差，长时间工作，施工人员头部容易产生闷热感，造成身体不适；3、现有的安全帽只是选用比较好的材质，头部保护效果差。

技术实现要素：

本实用新型目的在于解决现有技术中存在的上述技术问题，提供一种具有定位功能的安全帽，结构简单，连接灵活，穿戴舒适通气，实时定位，安全性高，实用性强。

为了解决上述技术问题，本实用新型采用如下技术方案：

一种具有定位功能的安全帽，包括帽顶盖、帽体、帽箍和帽檐，帽箍设于帽体与帽檐之间，其特征在于：帽檐的后侧设有安装壳，安装壳内设有定位器，安装壳的底部滑动连接有L型底盖，L型底盖上均匀分布有通气孔，安装壳的一侧设有定位卡槽，L型底盖上设有定位凸起，定位凸起与定位卡槽相匹配，安装壳上设有固定套环，固定套环将L型底盖限位在安装壳上，帽顶盖与帽体之间设有减震垫，减震垫的的圆周上均匀分布有散热孔；该安全帽结构简单，连接灵活，穿戴舒适通气，实时定位，安全性高，实用性强。

进一步，安装壳底部的内两侧均设有限位滑槽，L型底盖的两侧均设有固定凸块，固定凸块位于限位滑槽内，在水平移动L型底盖时，固定凸块滑动在限位滑槽内，使得L型底盖的运动变得顺畅平稳，不会发生上下窜动，方便开关安装壳。

进一步，帽箍的内两侧分别设有粘带和粘扣，粘扣连接粘带的一端，可根据施工人员的佩戴习惯，自由调节粘带与粘扣连接的松紧程度，提高佩戴的舒适度和稳定性。

进一步，定位器包括GPS主板和纽扣电池，纽扣电池设于GPS主板上，纽扣电池为GPS主板供电，GPS主板北斗定位系统相连接，实时定位施工人员的具体位置，纽扣电池体积小，更换方便，可随身携带，解决异地区域供电不方便的问题。

进一步，帽檐的底部设有防晒巾，在炎热的夏天施工时，防晒巾起到遮阳效果，防止施工人员皮肤晒伤及中暑，保护了施工人员。

进一步，帽檐上设有防护镜，防护镜起到保护眼睛的作用，可防止粉尘、烟尘、金属和砂石碎屑及眩光对眼睛造成的伤害，从而保护了施工人员。

本实用新型由于采用了上述技术方案，具有以下有益效果：

本实用新型中安装壳内设有定位器，方便管理人员实时、准确掌握施工人员的具体位置，当施工人员发生意外时，救援人员可快速前往事发地抢救，为救援行动争取了宝贵的时间；定位器与安装壳之间采用可拆卸的连接方式，安装维修方便，打开L型底盖，将定位器放置在安装壳内，再合上L型底盖，将定位凸起对准定位卡槽插入，通过定位卡槽限制定位凸起滑动，从而限制L型底盖随意滑动，再移动固定套环，使其同时贴住L型底盖的底部和安装壳的顶部，使得L型底盖和安装壳连成一体，实现安装壳的密封闭合，将定位器隐藏在内，防水防晒，延长使用寿命；L型底盖上均匀分布有通气孔，通气孔作为内外空气对流通道，可有效散发定位器运行时产生的热量，降低温度，从而保护了定位器，通气孔位于底部，使得灰尘无法直接进入安装壳，防尘效果好；帽顶盖与帽体之间设有减震垫，被高空坠物砸到时，帽顶盖受到外物的冲击力向下挤压，减震垫受到双向挤压作用，发生弹性形变，缓解了冲击力，使得施工人员头部受到的冲力减小，减轻伤害，保护效果好；减震垫的的圆周上均匀分布有散热孔，有效散发堆积热，降低了帽体内的闷热，提高了施工人员佩戴的舒适感。本实用新型结构简单，连接灵活，穿戴舒适通气，实时定位，安全性高，实用性强。

附图说明

下面结合附图对本实用新型作进一步说明：

图1为本实用新型一种具有定位功能的安全帽的结构示意图；

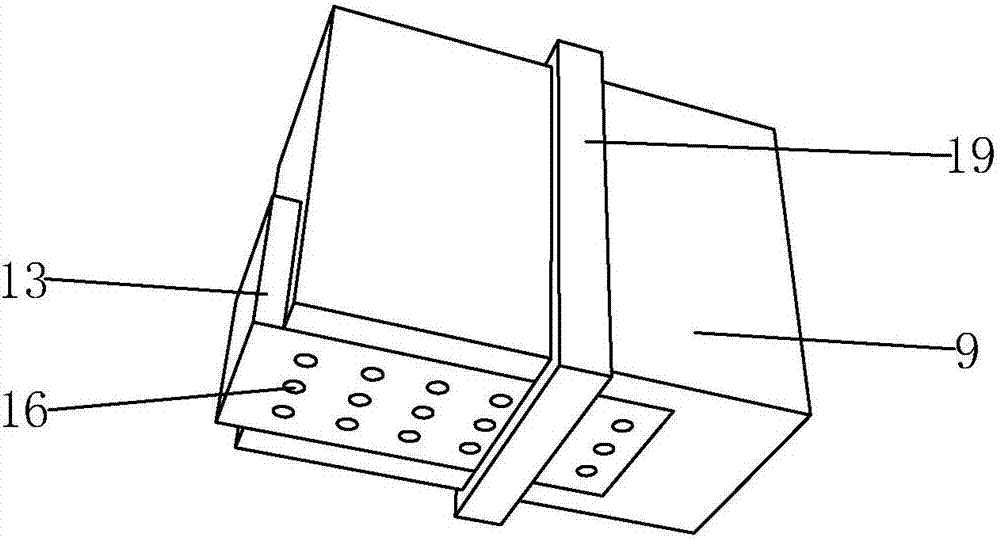

图2为本实用新型中安装壳和L型底盖连接的结构示意图；

图3为本实用新型中安装壳的结构示意图；

图4为本实用新型中L型底盖的结构示意图；

图5为本实用新型中帽箍的结构示意图；

图6为本实用新型中定位器的结构示意图。

图中：1-帽顶盖；2-帽体；3-帽箍；4-帽檐；5-粘带；6-粘扣；7-防晒巾；8-防护镜；9-安装壳；10-定位器；11-GPS主板；12-纽扣电池；13-L型底盖；14-限位滑槽；15-固定凸块；16-通气孔；17-定位卡槽；18-定位凸起；19-固定套环；20-减震垫；21-散热孔。

具体实施方式

如图1至图6所示，为本实用新型一种具有定位功能的安全帽，包括帽顶盖1、帽体2、帽箍3和帽檐4，帽箍3设于帽体2与帽檐4之间，帽箍3的内两侧分别设有粘带5和粘扣6，粘扣6连接粘带5的一端，可根据施工人员的佩戴习惯，自由调节粘带5与粘扣6连接的松紧程度，提高佩戴的舒适度和稳定性。帽檐4的底部设有防晒巾7，在炎热的夏天施工时，防晒巾7起到遮阳效果，防止施工人员皮肤晒伤及中暑，保护了施工人员。帽檐4上设有防护镜8，防护镜8起到保护眼睛的作用，可防止粉尘、烟尘、金属和砂石碎屑及眩光对眼睛造成的伤害，从而保护了施工人员。

帽檐4的后侧设有安装壳9，安装壳9内设有定位器10，定位器10包括GPS主板11和纽扣电池12，纽扣电池12设于GPS主板11上，纽扣电池12为GPS主板11供电，GPS主板11北斗定位系统相连接，实时定位施工人员的具体位置，纽扣电池12体积小，更换方便，可随身携带，解决异地区域供电不方便的问题。当施工人员发生意外时，北斗定位系统接收GPS主板11发出的定位信号，然后将处理后的信号通过发射器发射到设置在施工安全管理处的接收机，援救人员立即前往事发地抢救。安装壳9的底部滑动连接有L型底盖13，安装壳9底部的内两侧均设有限位滑槽14，L型底盖13的两侧均设有固定凸块15，固定凸块15位于限位滑槽14内，在水平移动L型底盖13时，固定凸块15滑动在限位滑槽14内，使得L型底盖13的运动变得顺畅平稳，不会发生上下窜动，方便开关安装壳9。L型底盖13上均匀分布有通气孔16，通气孔16作为散热通道，有效散发GPS主板11工作后产生的热量。安装壳9的一侧设有定位卡槽17，L型底盖13上设有定位凸起18，定位凸起18与定位卡槽17相匹配，安装壳9上设有固定套环19，固定套环19将L型底盖13限位在安装壳9上。帽顶盖1与帽体2之间设有减震垫20，减震垫20受压发生形变，缓冲下压冲击力。减震垫20的的圆周上均匀分布有散热孔21，散热孔21可有效散发堆积热，降低了帽体2内的闷热。

本实用新型中安装壳9内设有定位器10，方便管理人员实时、准确掌握施工人员的具体位置，当施工人员发生意外时，救援人员可快速前往事发地抢救，为救援行动争取了宝贵的时间；定位器10与安装壳9之间采用可拆卸的连接方式，安装维修方便，打开L型底盖13，将定位器10放置在安装壳9内，再合上L型底盖13，将定位凸起18对准定位卡槽17插入，通过定位卡槽17限制定位凸起18滑动，从而限制L型底盖13随意滑动，再移动固定套环19，使其同时贴住L型底盖13的底部和安装壳9的顶部，使得L型底盖13和安装壳9连成一体，实现安装壳9的密封闭合，将定位器10隐藏在内，防水防晒，延长使用寿命；L型底盖13上均匀分布有通气孔16，通气孔16作为内外空气对流通道，可有效散发定位器10运行时产生的热量，降低温度，从而保护了定位器10，通气孔16位于底部，使得灰尘无法直接进入安装壳9，防尘效果好；帽顶盖1与帽体2之间设有减震垫20，被高空坠物砸到时，帽顶盖1受到外物的冲击力向下挤压，减震垫20受到双向挤压作用，发生弹性形变，缓解了冲击力，使得施工人员头部受到的冲力减小，减轻伤害，保护效果好；减震垫20的的圆周上均匀分布有散热孔21，有效散发堆积热，降低了帽体2内的闷热，提高了施工人员佩戴的舒适感。本实用新型结构简单，连接灵活，穿戴舒适通气，实时定位，安全性高，实用性强。

以上仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此。任何以本实用新型为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本实用新型的保护范围之中。
