具主动发热功能的保暖鞋的制作方法

本实用新型涉及保暖鞋技术领域，特别是指一种具主动发热功能的保暖鞋。

背景技术：

在寒冬或前往寒带地区时，保暖是非常重要的，基于保暖的需要，在衣物方面有很多天然材料被用来保暖，例如羊毛衣、羽绒衣等，除了天然材料外，有些化纤材料亦具有积极的保暖排汗功能，例如G－TEX。换言之，就保暖衣物而言，目前的技术已十分成熟。

但对于具有过冬经验的人们来说，身体的保暖仍不足让他们完全排除寒冷的感觉，原因在于活动量大的四肢末端(手脚掌)经常是保暖最不足的部位，充其量只能由戴手套、多穿袜来改善，但对于脚底而言，在严寒时即使多穿袜，仍然无法排除冰冷的感觉。

因此，有必要设计一种新的具主动发热功能的保暖鞋，以解决上述技术问题。

技术实现要素：

针对背景技术中存在的问题，本实用新型的目的是提供一种具主动发热功能的保暖鞋，可以利用穿着行走时产生的动能进行发电，进而主动产生热能，使穿着者的脚底得以取暖，而获致积极有效的脚底保暖目的。

本实用新型的技术方案是这样实现的：一种具主动发热功能的保暖鞋，包括一鞋体,具有一底端,该底端上设有一电热组件；一鞋底，由一鞋前底及一中空的鞋后底组成，该鞋后底对应于鞋体的鞋跟部位；又鞋后底具有一侧壁，该侧壁可弹性伸缩；一发电模块，设于所述鞋底的鞋后底，并利用鞋后底受压时产生的往复动作进行发电，该发电模块的输出端与鞋体内的电热组件连接。

在上述技术方案中，所述发电模块由一固定架上分设有一发电机、一主动齿轮、一从动齿轮组组成；其中，该主动齿轮由斜齿轮构成，枢设于固定架的垂直端；主动齿轮于非轴心位置枢设有一连杆，连杆另端系枢设在鞋体的底部；从动齿轮组由一斜齿轮与一齿数多于斜齿轮且以同轴设置的大齿轮所组成，其中，斜齿轮与前主动齿轮啮合,大齿轮则用以带动发电机的轴心。

在上述技术方案中，所述从动齿轮组与发电机轴心之间设有一棘轮组,该棘轮组由一上棘轮与一下棘轮组成，该上棘轮周边形成有轮齿，而与大齿轮啮合，下棘轮固设于发电机的轴心上；该上、下棘轮于接合面上分别形成一相互匹配的棘齿，当上棘轮顺向旋转时与下棘轮啮合，逆转时形成滑牙而脱离。

在上述技术方案中，所述鞋体底端的前、后位置分设有电热组件。

在上述技术方案中，所述电热组件为电热丝。

本实用新型具主动发热功能的保暖鞋，一鞋体具有一鞋底,该鞋底主要由一鞋前底及一中空的鞋后底组成,该鞋后底对应于鞋体的鞋跟部位；该鞋后底的侧壁可弹性伸缩，而在鞋体被穿着且行走时产生垂直方向的往复动作；又鞋后底内部设有一发电模块,其利用用户在行走时产生的往复动作进行发电,该鞋体的底面上设有一电热组件,并与前述发电模块连接,当发电模电发电时,即同步供电予电热组件使其发热,以对脚底产生积极的保暖效果。

附图说明

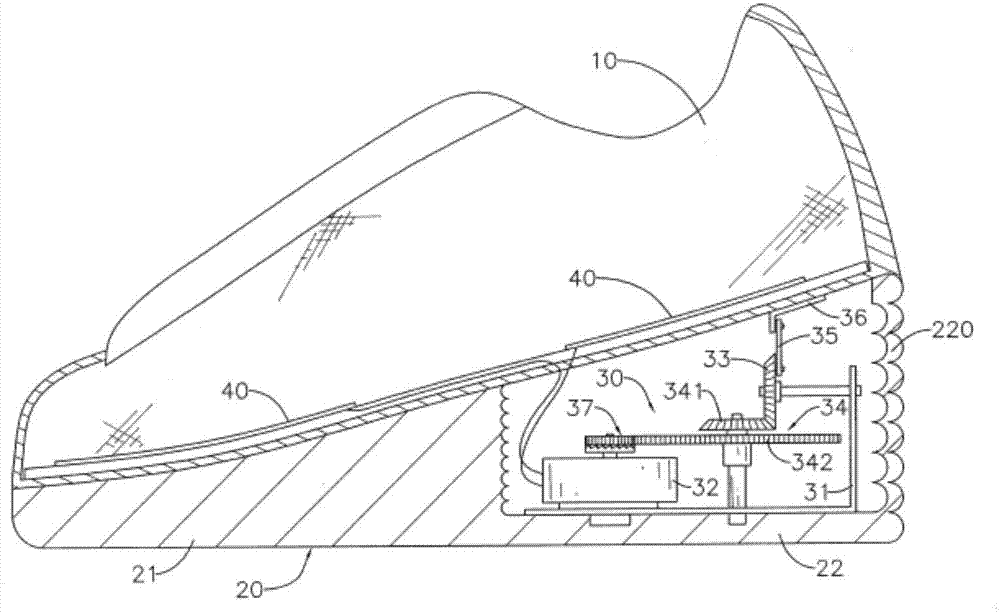

图1为本实用新型具主动发热功能的保暖鞋剖视示意图；

图2为发电模块中主动齿轮的一运转示意图；

图3为发电模块中主动齿轮的又一运转示意图；

图4为局部放大剖视图；

图5为鞋体的平面图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型所述的一种具主动发热功能的保暖鞋，一鞋体10的底部设有一鞋底20，该鞋底20可进一步区分为一鞋前底21及一鞋后底22，其中，鞋前底21对应脚掌部位，鞋后底22则对应脚跟部位，该鞋后底22呈中空状，且于本实施例中，该鞋后底22的高度恒大于鞋前底21，且鞋后底22具有一侧壁220，该侧壁220由可伸缩的弹性材料构成，配合呈连续的曲折状，可产生如同弹簧的往复效果，除此以外，可在鞋后底22的内顶面与内底面之间设置弹簧，以获致相同的功效。

鞋后底22内部设有一发电模块30，该发电模块30主要由一固定架31上分设有一发电机32、一主动齿轮33、一从动齿轮组34组成；其中，主动齿轮33由斜齿轮构成，其枢设于固定架31的垂直端，主动齿轮33于非轴心位置枢设有一连杆35，连杆35的另端透过一固定片36枢设在鞋体10的底部，当鞋体10底部下压时，连杆35下降而带动主动齿轮33旋转一角度(如图2和图3所示)，而在行走状态下，利用鞋后底22的弹性侧壁220，将使鞋体10底部产生垂直方向的往复动作，由此，主动齿轮33将产生一角度的来回旋转动作。

从动齿轮组34由一斜齿轮341与一齿数多于斜齿轮341且以同轴设置的大齿轮342所组成，其中，斜齿轮341与主动齿轮33啮合，大齿轮342则透过一棘轮组37带动发电机32的轴心；该斜齿轮341与主动齿轮33啮合用以改变动能方向。

又如图4所示，该棘轮组37主要由一上棘轮371与一下棘轮372组成，该上棘轮371周边形成有轮齿，以便与大齿轮342啮合，下棘轮372则固设于发电机32的轴心上，该上、下棘轮371、372于接合面上分别形成一相互啮合的棘齿，由于主动齿轮33将带动从动齿轮组34在一角度内来回的正反向旋转，因此透过棘轮组37的作用，当从动齿轮组34为顺向旋转时，棘轮组37的上棘轮371与下棘轮372啮合，并透过下棘轮372带动发电机32轴心旋转而进行发电，当从动齿轮组34逆向旋转时，棘轮组37的上棘轮371与下棘轮372接合面上的棘齿将滑牙而暂时脱离，遂将逆转的能量排除，使发电机32轴心在从动齿轮组34逆转时不被带动，而保持顺向运转并发电。

又图1和图5所示，该鞋体10内部具有一底端，该底端上至少具有一电热组件，该电热组件利用发电机32送出的电力而发热，于本实施例中，鞋体10底端的前、后位置分设有一组电热丝40，该电热丝40的分布形状及范围不限于图5所示，可视实际需要予以调整；而利用前述结构可透过前述发电模块30的供电而产生热能，以温暖穿着者的脚底。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
