便于出粉的粉扑盒的制作方法

本实用新型涉及化妆用具领域，更具体地说，它涉及一种便于出粉的粉扑盒。

背景技术：

粉扑是一种女士经常使用的化妆用具，使用时，需要先将粉扑扣在粉盒内的化妆粉上，使其表面蘸上化妆粉，然后在用粉扑拍打面部对面部进行修饰。

现有一种粉扑盒，包括粉扑以及装有化妆粉的下盒体和盒盖组成，粉扑与下盒体同轴嵌装，粉扑与下盒体同轴固定安装有一与下盒体连通的出粉管，粉扑与下盒体之间设置有用于容纳化妆粉的空腔。

这种粉扑盒虽然增加了其携带及其使用的便利性，但是在使用时化妆粉在没有压力的作用下难以穿透粉扑到达面部，而且粉从出粉管大量涌出难以控制出粉量。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种便于出粉的粉扑盒。

为实现上述目的，本实用新型提供了如下技术方案：

一种便于出粉的粉扑盒，包括盒体和盒盖，所述盒体的开口处设置有粉扑，所述盒体的开口处位于所述粉扑内设置有用于调节出粉量的调节组件，所述盒体上设置有用于提高出粉压力的按压组件。

通过采用上述技术方案，调节组件可调节出粉量，并通过按压组件增大粉扑内的压力，使得粉更加容易穿过粉扑的孔隙到达皮肤表面。

进一步的，所述按压组件包括设置于所述盒体外侧并沿其周向开设的环形槽、套接于所述环形槽内的环形件、以及分别设于所述环形件和所述环形槽槽底上的软垫一和软垫二，其中，所述软垫一连通所述环形件的内外侧，所述软垫二连通所述盒体的内外侧。

通过采用上述技术方案，使用粉扑盒时，转动环形件，使得软垫一和软垫二重合，使用者通过按压软垫一挤压盒体中的空气，从而增大了粉出粉扑时的压力，使得粉更加容易穿过粉扑的孔隙到达皮肤表面；不使用该粉扑盒时，转动环形件，将软垫一和软垫二错开，防止软垫一受到外力挤压导致意外出粉，造成粉的浪费。

进一步的，所述调节组件包括可拆卸连接于所述盒体开口处的设置有出粉孔的封盖、以及与所述封盖同轴设置并绕着所述封盖中心轴与所述封盖转动连接的控制板，所述控制板上开设有用于调节所述出粉孔大小的条形孔；所述粉扑固定连接于所述控制板上。

通过采用上述技术方案，转动控制板可调节出粉孔的大小，从而达到控制住出粉量的目的，并在粉扑盒使用完毕后，转动控制板使控制板完全盖住出粉孔，防止粉通过出粉孔泄露造成浪费。

进一步的，所述出粉孔沿着所述封盖径向等间距设置。

通过采用上述技术方案，提高出粉的均匀度。

进一步的，所述控制板上设置有用于提醒使用者出粉孔开口状况的提示组件。

通过采用上述技术方案，便于使用者调节出粉量。

进一步的，所述提示组件包括设置于所述控制板周侧的标示部一、以及设置于所述封盖周侧的标示部二，所述标示部一设置于所述条形孔的延长线上，所述标示部二设置于所述出粉孔的延长线上。

通过采用上述技术方案，在转动控制板调节出粉量时，通过观察标示部一和标示部二的重合程度，方便判断出粉孔与条形孔的位置关系，从而控制出粉量的大小。

进一步的，所述标示部一包括设置于控制板边缘的凸起，所述标示部二包括开设于所述封盖边缘的凹槽。

通过采用上述技术方案，凸起和凹槽一来便于使用者观察；二来凸起便于使用者转动控制板。

与现有技术相比，本实用新型的优点是：

1、软垫一和软垫二的设置使得使用者在使用粉扑盒时，可用手指按压软垫一，由于盒体内的粉受到挤压穿过出粉孔，粉更加容易穿过粉扑的孔隙到达皮肤表面；

2、通过在封盖朝向粉扑一侧转动连接有控制板，转动控制板，即可控制出粉量，操作方便。

附图说明

图1为本实用新型的结构示意图；

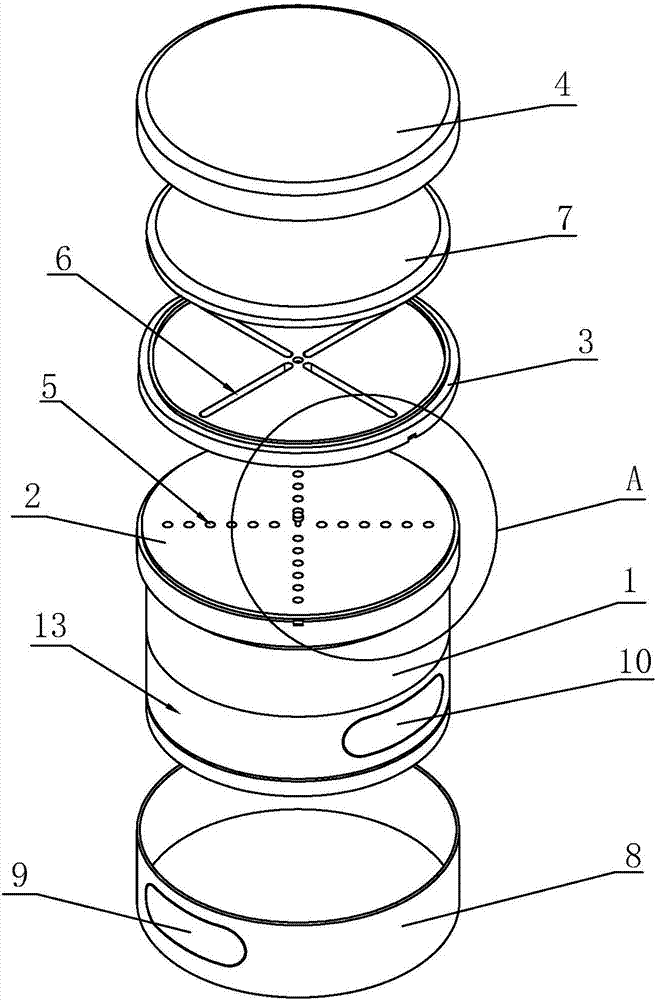

图2为本实用新型爆炸图；

图3为图2中的A部的放大图；

附图标志：1、盒体；2、封盖；3、控制板；4、盒盖；5、出粉孔；6、条形孔；7、粉扑；8、环形件；9、软垫一；10、软垫二；11、标示部一；12、标示部二；13、环形槽。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

如图1所示，一种粉扑盒，包括盒体1，盒体1开口端螺纹连接有封盖2，封盖2远离盒体1一侧沿其轴向铰接有用于控制出粉量的控制板3，控制板3远离封盖2一侧设置有卡扣连接的盒盖4。

如图2和图3所示，为了控制出粉量，封盖2上径向等间距设置有出粉孔5，出粉孔5沿封盖2周向阵列设置，为了在粉扑盒使用完毕后，防止粉通过出粉孔5泄露造成浪费，控制板3上径向开设有与出粉孔5对应设置的条形孔6，当粉扑盒使用完毕后，转动控制板3，使得条形孔6与出粉孔5错开，防止盒体1中盛放的粉倒出；同时，当需要使用粉扑盒时，转动控制板3，使得条形孔6与出粉孔5对齐，盒体1中盛放的粉依次通过出粉孔5和条形孔6倒出盒体1内。

在转动控制板3调节出粉量时，为了方便判断出粉孔5与条形孔6的位置关系，控制板3周侧设置有标示部一11，标示部一11与条形孔6一端相对设置，封盖2周侧设置有标示部二12，标示部二12与出粉孔5相对设置，通过转动控制板3来控制标示部一11和标示部二12的重合程度，从而控制出粉量的大小，本实施例中，标示部一11采用凸起，标示部二12采用凹槽。

另外，控制板3远离盒体1一侧粘接有粉扑7，粉扑7与封盖2之间设置有用于容纳粉的空腔，由于粉在没有压力的作用下难以穿透粉扑7到达面部，所以在盒体1远离封盖2一端的外侧沿其周向开设有环形槽13，一环形件8活动套接在环形槽13内并能够绕着环形槽13转动，并在环形槽13的槽底设置了软垫二10，软垫二10连通盒体1的内外侧；在环形件8上设置了与软垫二10形状相同且对应设置的软垫一9。在使用该粉扑盒时，转动控制板3，使得条形孔6与出粉孔5相对，同时转动环形件8使得软垫一9和软垫二10带的位置相对应，然后按压软垫一9使得在空腔中的粉能够穿透粉扑7到达面部。在不使用该粉扑盒时，为了防止软垫一9和软垫二10受到外力挤压导致意外出粉，造成粉的浪费，软垫一9和软垫二10错开设置。

本实用新型的工作过程：

在需要使用粉扑盒时，打开盒盖4，转动控制板3调节好出粉量的大小，再转动环形件8，使软垫一9和软垫二10重合，将粉扑7朝向需要涂抹的部位，用手指按压软垫一9，软垫一9压迫软垫二10，盒体1内的空气被压缩，压缩后的空气对粉施加压力，使得粉更加容易穿过粉扑7的孔隙到达皮肤表面，松开软垫一9时，空气从粉扑7外侧流经空腔再进入盒体1，粉扑7上和空腔内的粉被空气带回到盒体1内，防止未使用的粉堆积在控制板3与粉扑7之间的空腔内；

在粉扑盒使用完毕后，转动控制板3使控制板3完全盖住出粉孔5，防止粉通过出粉孔5泄露造成浪费，转动环形件8使软垫一9和软垫二10完全错开，盒体1坚硬的部位挡在软垫二10外侧，防止软垫二10受到外力挤压导致意外出粉，造成粉的浪费。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
