一种梳妆盒的制作方法

本实用新型涉及日常生活用品技术领域，特别涉及一种梳妆盒。

背景技术：

梳妆盒是女性生活中必备的生活用品。在进行梳妆时需要用到多种化妆品和化妆工具，但是这些东西堆积在桌面上会造成桌面比较杂乱，容易丢失，找寻不方便，也费时间，使得使用不方便。在梳妆时，还需要用到纸巾、化妆棉等卫生用品，同时还需要对用过的卫生用品进行清理；因此，需要一个梳妆盒来规整上述物品避免杂乱无章，同时能便于卫生清理。

技术实现要素：

本实用新型的目的在于克服了上述缺陷，提供一种便于卫生清理，功能多样，能有序放置物品的梳妆盒。

为了解决上述技术问题，本实用新型采用的技术方案为：

一种梳妆盒，包括框体、门板、收纳箱和抽屉，所述框体包括底板、ㄇ形的侧板、第一竖板、第一横板和第二横板，所述侧板垂直设置在底板的两端及后边沿上，所述第一竖板将框体分为左边容腔和右边容腔，所述第一横板和第二横板分别将左边容腔和右边容腔分隔成上、下两个空腔，所述抽屉设置在左边容腔的下空腔内，所述门板铰接在右边容腔的端面上，所述门板的外表面上嵌设有镜子，所述门板的内表面上设有挂钩，所述收纳箱设置在左边容腔的外侧壁表面上，所述右边容腔的下空腔的外侧壁上设有通孔。

进一步的，所述左边容腔的两侧壁的相对位置上设有滑道，所述第一横板可拆卸式固定安装在左边容腔的两侧壁上。

进一步的，所述门板的尺寸与右边容腔的尺寸相适配。

进一步的，所述第一横板上设有多块第三横板和多块第二竖板，所述第三横板和第二竖板相互插接而成盒体，所述第三横板的下端端面与第一横板之间留有间隙，所述第二竖板的下端端面与第一横板贴合。

进一步的，所述抽屉内设有多块可调节的第四横板和第三竖板，所述第四横板和第三竖板将抽屉分隔成多个容积不等的容腔。

进一步的，所述抽屉上设有第一把手，所述门板上设有第二把手。

进一步的，所述左边容腔的外侧壁表面上沿水平方向上设有长条形凸起，所述收纳箱的一侧壁上设有与凸起相适配的凹槽，所述收纳箱通过凸起和凹槽的连接固定在左边容腔的外侧壁表面上。

进一步的，所述挂钩的个数为两个以上。

本实用新型的有益效果在于：通过隔板分隔成的多个置物腔和抽屉等用来存放物品，取用方便；设置纸巾等卫生用品的出口，方便纸巾等卫生用品的取用，无需额外配备卫生用品，同时设置用于盛放废弃纸巾等的收纳箱，可保持桌面干净整洁；在门板上设置镜子和挂钩，可以随时随地进行梳妆，也便于更换纸巾等卫生用品，且满足耳环、吊坠等的悬挂需求；结构简单、紧凑，也可用在办公场合，收纳办公用品，保持办公桌的桌面干净整洁；便于归类和整理小物件，使得物件放置在梳妆盒上时显得整齐、合理。

附图说明

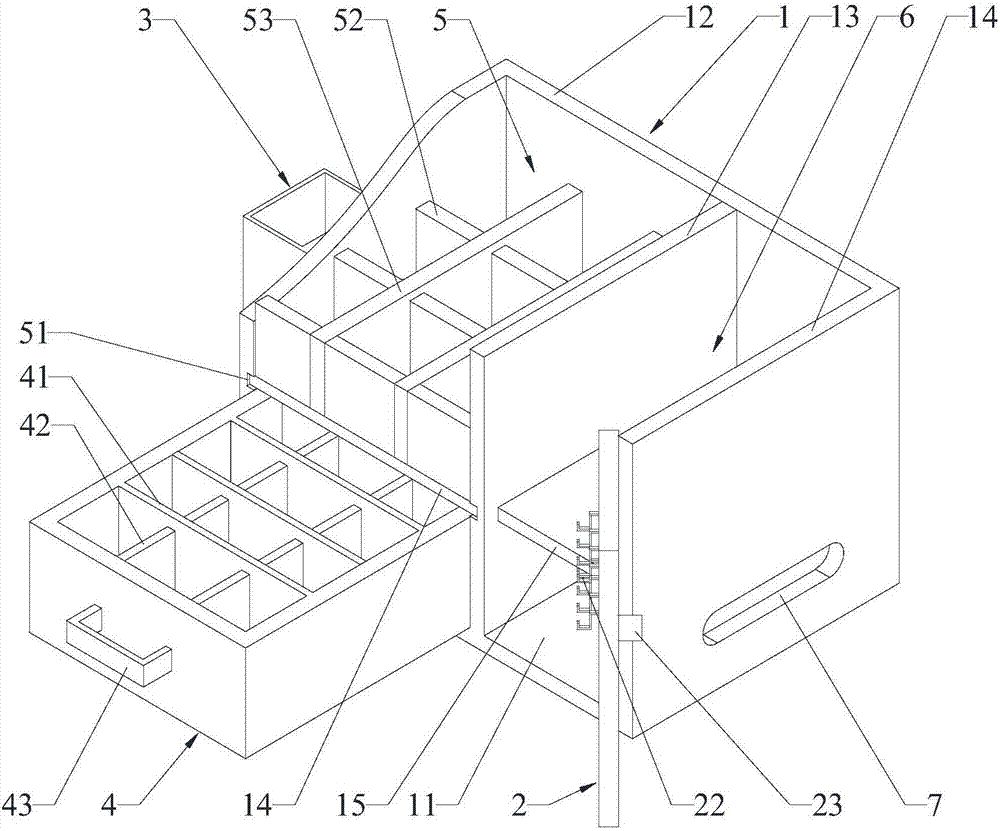

图1是本实用新型实施例梳妆盒的结构示意图。

图2是本实用新型实施例梳妆盒的主视图。

图3是本实用新型实施例梳妆盒的结构示意图。

标号说明：

1-框体；2-门板；3-收纳箱；4-抽屉；5-左边容腔；6-右边容腔；7-通孔；11-底板；12-侧板；13-第一竖板；14-第一横板；15-第二横板；21-镜子；22-挂钩；23-第二把手；31-凸起；41-第四横板；42-第三竖板；43-第一把手；51-滑道；52-第三横板；53-第二竖板。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

本实用新型最关键的构思在于：设置卫生用品抽取的出口和盛放卫生用品的废弃物的收纳箱；设置镜子和挂钩，便于随时进行梳妆和悬挂物品。

请参阅图1-3所示，本实施例的梳妆盒，包括框体1、门板2、收纳箱3和抽屉4，所述框体1包括底板11、ㄇ形的侧板12、第一竖板13、第一横板14和第二横板15，所述侧板12垂直设置在底板11的两端及后边沿上，所述第一竖板13将框体1分为左边容腔5和右边容腔6，所述第一横板14和第二横板15分别将左边容腔5和右边容腔6分隔成上、下两个空腔，所述抽屉4设置在左边容腔5的下空腔内，所述门板2铰接在右边容腔6的端面上，所述门板2的外表面上嵌设有镜子21，所述门板2的内表面上设有挂钩22，所述收纳箱3设置在左边容腔5的外侧壁表面上，所述右边容腔6的下空腔的外侧壁上设有通孔7。

本实用新型的工作过程为：先将底板11固定在桌面上，在底板11的两端及后边沿上竖直固定安装ㄇ形的侧板12，底板11和侧板12围成一个无盖和正面开口的框体1；在底板11上垂直安装第一竖板13，第一竖板13将框体1分为左边容腔5和右边容腔6；在左边容腔5内沿水平方向设有第一横板14，第一横板14将左边容腔5分隔成上、下两个空腔，在左边容腔5的下空腔内设置与下空腔内空间大小相适配的抽屉4，抽屉4内用于盛放小物件或装饰品等贵重物品，不易受粉尘污染，左边容腔5的上空腔用于放置体积较大的化妆品等瓶装或罐装的物品；在右边容腔6内沿水平方向设有第二横板15，第二横板15将右边容腔6分隔成上、下两个空腔，右边容腔6的下空腔的外侧壁上设有通孔7，右边容腔6的下空腔用于放置纸巾、湿巾或化妆棉等，纸巾、湿巾或化妆棉等通过通孔7进行抽拉取用，上空腔可以用于放置梳子、皮筋等常用梳妆品；在左边容腔5的外侧壁表面上设置收纳箱3，收纳箱3用于盛放废弃或用过的纸巾、湿巾或化妆棉等垃圾；将门板2铰接在右边容腔6的端面上，门板2与右边容腔6的开口相适配，在门板2的外表面上嵌设镜子21，便于随时随地梳妆，在门板2的内表面上设置挂钩22，用于悬挂耳环、吊坠等需要悬挂的物品。

从上述描述可知，本实用新型的有益效果在于：通过第一横板和第二横板将框体分隔成的多个置物腔和抽屉等用来存放物品，取用方便，且可归类摆放；设置纸巾等卫生用品的抽拉口，方便纸巾、湿巾或化妆棉等的取用，无需额外配备卫生用品，同时设置用于盛放废弃纸巾等的收纳箱，可保持桌面干净整洁；在门板上设置镜子和挂钩，可以随时随地进行梳妆，更换卫生用品，也满足对于悬挂物如耳环、吊坠等的悬挂需求；本实用新型结构简单、紧凑，也可以用于办公场合，收纳办公用品，保持办公桌的桌面干净整洁；便于归类和整理小物件，使得物件放置在梳妆盒上时显得整齐、合理。

进一步的，所述左边容腔5的两侧壁的相对位置上设有滑道51，所述第一横板14可拆卸式固定安装在左边容腔5的两侧壁上。

由上述描述可知，设置滑道，实现第一隔板的可拆卸，便于拆分后进行清洗；也可根据需要物品需要进行拆卸后增大容腔。

进一步的，所述门板2的尺寸与右边容腔6的尺寸相适配。

由上述描述可知，结构紧凑，稳定，同时使得梳妆盒整体更简洁美观。

进一步的，所述第一横板14上设有多块第三横板52和多块第二竖板53，所述第三横板52和第二竖板53相互插接而成盒体，所述第三横板52的下端端面与第一横板14之间留有间隙，所述第二竖板53的下端端面与第一横板14贴合。

由上述描述可知，可根据需要进行盒体的拆卸，当放置的物品需要固定时，将盒体放置上去，不需要固定时将盒体取走，易于操作且方便使用。

进一步的，所述抽屉4内设有多块可调节的第四横板41和第三竖板42，所述第四横板41和第三竖板42将抽屉4分隔成多个容积不等的容腔。

由上述描述可知，可根据需要放置第四横板和第三竖板的个数，不同容腔空间的分隔，以便于用于放置不同规格的物品。

进一步的，所述抽屉4上设有第一把手43，所述门板2上设有第二把手23。

由上述描述可知，便于抽屉和门板的抽拉，使用方便。

进一步的，所述左边容腔5的外侧壁表面上沿水平方向上设有长条形凸起31，所述收纳箱3的一侧壁上设有与凸起31相适配的凹槽，所述收纳箱3通过凸起31和凹槽的连接固定在左边容腔5的外侧壁表面上。

由上述描述可知，通过凹槽和凸起的适配，使得结构稳定，也便于收纳箱的安装和取用，容易对满的收纳箱进行垃圾倾倒，便于清理；省去对额外设置垃圾桶的需求。

进一步的，所述挂钩22的个数为两个以上。

由上述描述可知，可以悬挂更多需要用悬挂方式进行放置的物品。

请参照图1-3所示，本实用新型的实施例一为：

一种梳妆盒，包括框体1、门板2、收纳箱3和抽屉4，所述框体1包括底板11、ㄇ形的侧板12、第一竖板13、第一横板14和第二横板15，所述侧板12垂直设置在底板11的两端及后边沿上，所述第一竖板13将框体1分为左边容腔5和右边容腔6，所述第一横板14和第二横板15分别将左边容腔5和右边容腔6分隔成上、下两个空腔，所述左边容腔5的两侧壁的相对位置上设有滑道51，所述第一横板14可拆卸式固定安装在左边容腔5的两侧壁上，所述抽屉4设置在左边容腔5的下空腔内，所述门板2铰接在右边容腔6的端面上，所述门板2的尺寸与右边容腔6的尺寸相适配，所述门板2的外表面上嵌设有镜子21，所述门板2的内表面上设有挂钩22，所述收纳箱3设置在左边容腔5的外侧壁表面上，所述左边容腔5的外侧壁表面上沿水平方向上设有长条形凸起31，所述收纳箱3的一侧壁上设有与凸起31相适配的凹槽，所述收纳箱3通过凸起31和凹槽的连接固定在左边容腔5的外侧壁表面上，所述右边容腔6的下空腔的外侧壁上设有通孔7。

请参照图1所示，本实用新型的实施例二为：

在实施例一的基础上对第一横板和抽屉4进行改进，所述第一横板14上设有多块第三横板52和多块第二竖板53，所述第三横板52和第二竖板53相互插接而成盒体，所述第三横板52的下端端面与第一横板14之间留有间隙，所述第二竖板53的下端端面与第一横板14贴合；所述抽屉4内设有多块可调节的第四横板41和第三竖板42，所述第四横板41和第三竖板42将抽屉4分隔成多个容积不等的容腔；所述抽屉4上设有第一把手43，所述门板2上设有第二把手23；所述挂钩22的个数为两个以上。

综上所述，本实用新型提供的梳妆盒，通过隔板将框体分隔成的多个置物腔和抽屉等用来存放物品，取用方便；左边容腔的上空腔上的盒体结构和抽屉内的隔板，将左边容腔的上、下空腔根据需要分隔成多个容腔不等的物品置放腔，便于物品的归类存放和整齐摆放；设置纸巾等卫生用品的抽拉口，方便取用纸巾、湿巾或化妆棉等，无需额外配备卫生用品；通过凹槽和凸起的适配，方便收纳箱固定和取下动作，收纳箱用于盛放废弃纸巾等卫生用品，无需额外配备垃圾桶，便于可保持桌面干净整洁；通过设置门板，并在门板上设置镜子和挂钩，可以随时随地进行梳妆，更换卫生用品，也满足对于悬挂物如耳环、吊坠等的悬挂；结构简单、紧凑，也可以用在办公场合，收纳办公用品，保持办公桌的桌面干净整洁；便于归类和整理小物件，使得物件放置在梳妆盒上时显得整齐、合理，同时也便于拆卸清洗，使用方便。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
