多功能安全头盔的制作方法

本实用新型涉及运动安全配件技术领域，特别是涉及一种多功能安全头盔。

背景技术：

骑行过程中的摔倒会对头部造成很大的损害，即使骑行者是以较低的车速沿着坡度平稳的自行车道骑行，也同样不可忽视安全问题。佩戴头盔的原因很简单也很重要，即保护头部，减少伤害，相关数据表明，每年超过500列的骑车死亡事故中，有75％的死亡原因是头部受到致命伤害，医学研究发现，骑车佩戴头盔可防止85％的头部受伤，并且大大减小了损伤程度和事故死亡率。现有的头盔大部分是一体式密封的，结构相对单一不合理，进行语言交流时一般得摘下头盔才能清楚交流，保护效果一般；而且经常会在夜间骑行时无法给骑行者提供灯光指引，影响骑行者的正常骑行。

技术实现要素：

基于此，有必要针对头盔存在的问题，提供一种结构合理、便于交流、具有照明灯的多功能安全头盔。

一种多功能安全头盔，包括：头盔主体、安装于所述头盔主体上的通话罩、防护玻璃及头盔护罩，所述通话罩位于所述头盔主体的前端，所述防护玻璃位于所述通话罩的一侧，所述头盔护罩位于所述防护玻璃远离所述通话罩的一侧；所述头盔主体上安装有一魔术贴、荧光带、二散热罩及传音罩，所述魔术贴位于所述头盔主体的后端，所述荧光带位于所述魔术贴的一侧，所述散热罩位于所述荧光带远离所述魔术贴的一侧，所述传音罩对称位于所述魔术贴的左右两侧；所述头盔护罩包括与所述头盔主体枢接的护罩主体、安装于所述护罩主体上的照明灯，所述护罩主体上设有二视线开口，所述视线开口对称位于所述照明灯的左右两侧。

上述多功能安全头盔，包括头盔主体、安装于头盔主体上的通话罩、防护玻璃及头盔护罩，通话罩位于头盔主体的前端，防护玻璃位于通话罩的一侧，头盔护罩位于防护玻璃远离通话罩的一侧。由于头盔护罩的护罩主体可以绕着头盔主体旋转改变状态，当在白天使用时，可以将护罩主体盖于防护玻璃的前面，加强保护作用，在视线开口的作用下又不影响骑行者的视线，结构合理实用。当在夜间使用时，可以将护罩主体向后翻起，使照明灯指向前方，照明灯工作时会将骑行者前面照亮，便于骑行者在夜间骑行。由于魔术贴和荧光带设置，在比赛时可以将号码牌贴于魔术贴上，荧光带可以在夜间给后面的骑行者发出信号，避免碰撞，结构合理。由于通话罩、传音罩的设置，可以使骑行者在不把头盔摘下的情况便于进行语音交流，再加上散热罩可以给骑行者提供新鲜空气并及时散热，避免防护玻璃雾化，影响骑行。

在其中一个实施例中，所述头盔主体上还安装有二第一护垫、第二护垫及第三护垫，所述第一护垫、第二护垫及第三护垫位于所述头盔主体的内壁上。

在其中一个实施例中，所述第一护垫位于所述通话罩的两侧。

在其中一个实施例中，所述通话罩上设有若干通话孔。

在其中一个实施例中，所述头盔主体上凸伸出一防滑筋及二限位块，所述防滑筋围设于所述魔术贴外侧，所述限位块位于所述散热罩的一侧。

在其中一个实施例中，所述头盔护罩上凸伸出塑形块，所述塑形块与所述限位块一一对应设置。

附图说明

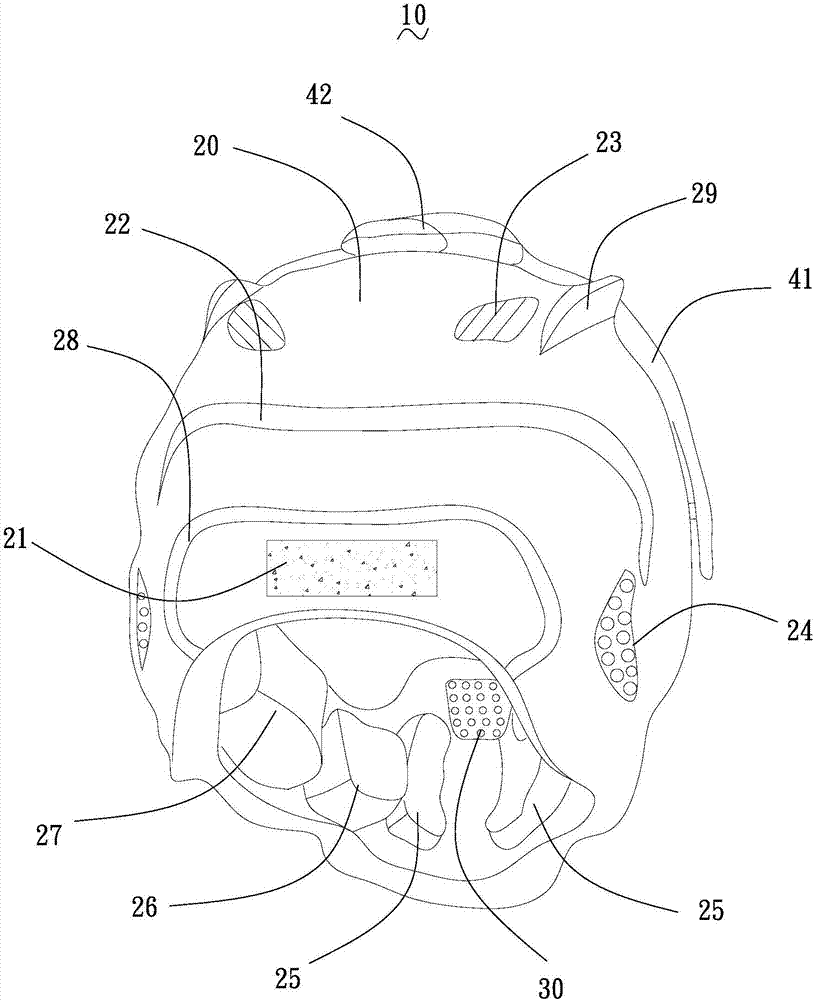

图1为本实用新型一较佳实施例多功能安全头盔的示意图；

图2为图1所示多功能安全头盔另一视角的示意图；

附图标注说明：

10-多功能安全头盔，20-头盔主体，21-魔术贴，22-荧光带，23-散热罩，24-传音罩，25-第一护垫，26-第二护垫，27-第三护垫，28-防滑筋，29-限位块，30-通话罩，31-防护玻璃，32-通话孔，40-头盔护罩，41-护罩主体，42-照明灯，43-视线开口，44-塑形块。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

请参照图1和图2，为本实用新型一较佳实施例的多功能安全头盔10，该多功能安全头盔10包括头盔主体20、安装于头盔主体20上的通话罩30、防护玻璃31及头盔护罩40，其中通话罩30位于头盔主体20的前端，防护玻璃31位于通话罩30的一侧，头盔护罩40位于防护玻璃31远离通话罩30的一侧。

头盔主体20上安装有一魔术贴21、荧光带22、二散热罩23及传音罩24，其中魔术贴21位于头盔主体20的后端，荧光带22位于魔术贴21的一侧，散热罩23位于荧光带22远离魔术贴21的一侧，传音罩24对称位于魔术贴21的左右两侧，使用时传音罩24与骑行者的耳朵相对。在另一实施例中，头盔主体20上还安装有二第一护垫25、第二护垫26及第三护垫27，第一护垫25、第二护垫26及第三护垫27位于头盔主体20的内壁上，第一护垫25位于通话罩30的两侧对骑行者的下颌进行保护，第二护垫26、第三护垫27对骑行者的脸颊进行保护。又一实施例中，头盔主体20上凸伸出一防滑筋28及二限位块29，防滑筋28围设于魔术贴21外侧，限位块29位于散热罩23的一侧，对头盔护罩40进行限位。

通话罩30通过螺钉安装于头盔主体20上，如果通话罩30坏了，可以进行拆卸更换，为了便于通话，通话罩30上设有若干通话孔32，通话孔32为圆形。防护玻璃31为抗紫外线、防反光的透明玻璃制成，通过粘结剂固定在头盔主体20上。

头盔护罩40包括与头盔主体20枢接的护罩主体41、安装于护罩主体41上的照明灯42，护罩主体41上设有视线开口43，视线开口43对称位于照明灯42的左右两侧，视线开口43可以给骑行者的眼睛提供可视窗口，便于盖下头盔护罩40后，骑行者也可以看到前方视野进行骑行。在另一实施例中，头盔护罩40上凸伸出塑形块44，塑形块44与限位块29一一对应设置，头盔护罩40转动时通过塑形块44、限位块29相互抵接进行限位。

上述多功能安全头盔10，包括头盔主体20、安装于头盔主体20上的通话罩30、防护玻璃31及头盔护罩40，通话罩30位于头盔主体20的前端，防护玻璃31位于通话罩30的一侧，头盔护罩40位于防护玻璃31远离通话罩30的一侧。由于头盔护罩40的护罩主体41可以绕着头盔主体20旋转改变状态，当在白天使用时，可以将护罩主体41盖于防护玻璃31的前面，加强保护作用，在视线开口43的作用下又不影响骑行者的视线，结构合理实用。当在夜间使用时，可以将护罩主体41向后翻起，使照明灯42指向前方，照明灯42工作时会将骑行者前面照亮，便于骑行者在夜间骑行。由于魔术贴21和荧光带22设置，在比赛时可以将号码牌贴于魔术贴21上，荧光带22可以在夜间给后面的骑行者发出信号，避免碰撞，结构合理。由于通话罩30、传音罩24的设置，可以使骑行者在不把头盔摘下的情况便于进行语音交流，再加上散热罩23可以给骑行者提供新鲜空气并及时散热，避免防护玻璃31雾化，影响骑行。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
