一种心功能评价笔袋的制作方法

本实用新型涉及医疗器材领域，具体的涉及一种心功能评价笔袋。

背景技术：

目前评价心功能的方法临床有很多种，医护人员需要记忆大量文字、数据，同时要求记忆准确、使用正确，这就给医护人员造成了较大负担。目前通常做法是使用大量的纸质表格配合写字板来进行数据记录，其携带不够方便且对于大量不同类别的表查找起来较为费时。

技术实现要素：

本实用新型针对现有技术的不足设计了一种结构简单、对各类表格做了分类的心功能评价笔袋。

本实用新型为实现以上目的，采用如下方案：一种心功能评价笔袋，包括笔袋本体和评价表，所述笔袋本体上端设有开口，所述笔袋本体内设有从所述开口处延伸至所述笔袋本体底部的若干平行的隔板，所述隔板底部设有磁性金属条，所述评价表可以从所述隔板间自由的插入或拉出，所述评价表底部设有磁性条，当所述评价表从所述隔板间插入至所述笔袋本体底部时，所述磁性条与所述磁性金属条相吸附。

进一步的，所述笔袋本体侧面还设有可以容纳笔类的圆筒，可以插入常用的笔，便于携带。

进一步的，所述评价表顶端设有突出的标签，方便手持该标签从所述笔袋本体插入或拉出整个评价表，另外标签上可以用笔进行标记以识别。

进一步的，所述评价表包括纽约心功能分级表、Killip分级表、体力活动试验表、6分钟步行试验表、血浆标志物表、心脏超声表，非同类别评价表的标签相互错开设置，当上述六类评价表分别插入所述笔袋本体内不同的隔板间时，其标签在所述开口处错开，以方便单独抽拉，标签上可以设置不同的颜色以区分不同的评价表。

进一步的，所述笔袋本体的侧面靠近所述开口处还设有夹持板，用于夹持在医护人员的上衣口袋上。

本实用新型和现有技术相比，具有如下优点和有益效果：结构简单便于随身携带；将评价表按类别分别存放便于存取；评价表与笔袋内的隔板通过磁性吸附不易脱落。

附图说明

图1为本实用新型立体示意图；

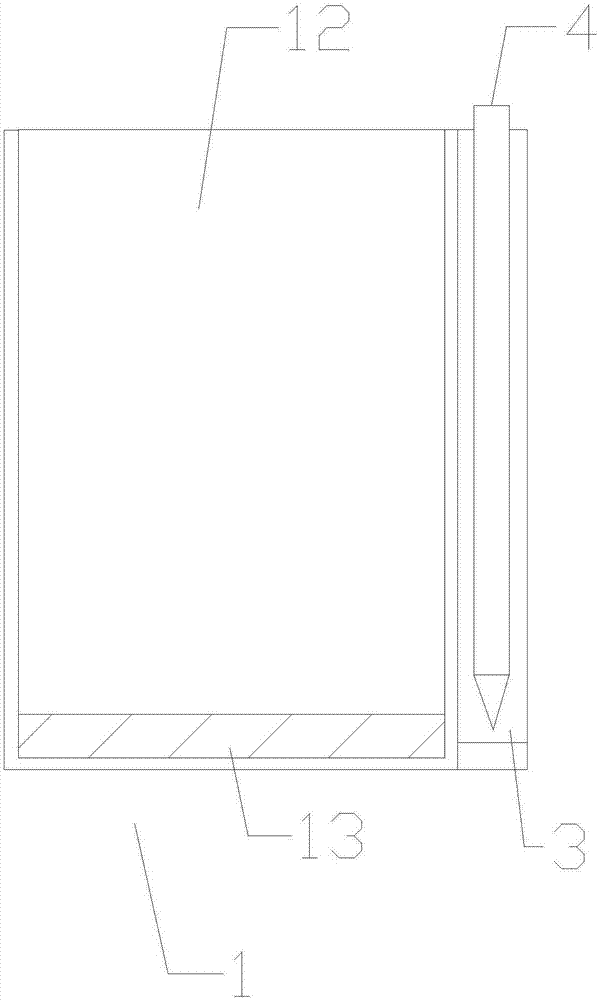

图2为图1的纵向剖视图；

图3为笔袋本体开口处示意图；

图4为其中一种评价表示意图；

图5为另一种评价表示意图。

具体实施方式

如图1和图2所示，笔袋本体1上端设有开口11，所述笔袋本体内设有从所述开口11处延伸至所述笔袋本体底部的若干平行的隔板12，所述隔板12底部设有磁性金属条13，所述笔袋本体1侧面还设有可以容纳笔类的圆筒3，可以插入常用的笔4，便于携带。所述笔袋本体1的侧面靠近所述开口11处还设有夹持板14，夹持板可以使用常见的夹子或者弹性塑料板，用于夹持在医护人员的上衣口袋上，防止掉出。

如图3所示，本实施例中隔板12将笔袋本体1平均分成6个依次叠加的狭窄空间，可以插入若干纸张，实际可根据需要设置不同数目的隔板以满足需求。

如图4和图5所示，示出了2种类型的评价表2，评价表2底部设有磁性条21，所述评价表(2)可以从所述隔板间自由的插入或拉出，当所述评价表2从所述隔板间插入至所述笔袋本体1底部时，所述磁性条21与所述磁性金属条13相吸附，使评价表不易从笔袋本体1内滑出并且可以方便的抽出。图4和图5示出的两种评价表的区别在于，标签22所处的位置不同，所述评价表2包括纽约心功能分级表、Killip分级表、体力活动试验表、6分钟步行试验表、血浆标志物表、心脏超声表，非同类别评价表的标签相互错开设置，当上述六类评价表分别插入所述笔袋本体内不同的隔板间时，其标签在所述开口处错开，如图1所示，以方便单独抽拉，标签上可以设置不同的颜色以区分不同的评价表。评价表上可以事先印制各类评价方法、标准以及数据记录区，无需医护人员额外记忆评价流程，直接抽出相应的评价表就可以对照使用并记录。

使用前，将六种不同类型的评价表2插入笔袋本体1内，评价表2的底部通过磁力吸附在笔袋本体1的底部，使用时只需拉动评价表2上方的标签22即可抽出。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
