一种化妆品收纳盒的制作方法

本实用新型属于生活用品技术领域，尤其涉及一种化妆品收纳盒。

背景技术：

化妆品收纳盒，主要用于收纳化妆品及各种私家小物，除了一个收纳盒的位置外，里面切分成不同大小的格子，可以非常方便的将化妆品、护肤品等的瓶瓶罐罐收拾地妥妥当当。不仅如此，当外观时尚大气的化妆品收纳盒摆放在洗漱间、化妆台，也为整个房间添上一抹靓丽的色彩，让心情也变得愉快。魔法般的整理收纳效果，取用起来更方便。

原有的化妆品收纳盒在盒门开启经常会出现阻隔问题，导致盒门打不开，两侧式盒门会出现碰撞和遮挡的问题，实用效果差。

技术实现要素：

本实用新型提供一种化妆品收纳盒，旨在解决原有的化妆品收纳盒在盒门开启经常会出现阻隔问题，导致盒门打不开，两侧式盒门会出现碰撞和遮挡的问题，实用效果差的问题。

本实用新型是这样实现的，一种化妆品收纳盒，包括壳体组件、抽屉组件和收纳组件，所述壳体组件包括盒体、滑槽和盒门，所述盒体内侧壁上端两侧开设有所述滑槽，所述盒门与所述盒体滑动连接，且位于所述盒体前表面上端；

所述抽屉组件包括第一抽屉、第二抽屉和第三抽屉，所述第一抽屉与所述盒体滑动连接，且位于所述盒门的下方，所述第二抽屉与所述盒体滑动连接，且位于所述第一抽屉的一侧，所述第三抽屉与所述盒体滑动连接，且位于位于所述第二抽屉的下方；

所述收纳组件包括收纳盒体，所述收纳盒体与所述盒体可拆卸连接，且位于所述第一抽屉的上方。

本实用新型还提供优选的，所述滑槽的数量为两个，所述盒门的两端开设有滑柱，且分别位于所述滑槽内。

本实用新型还提供优选的，所述壳体组件还包括拎手，所述拎手与所述盒体固定连接，且位于所述盒体顶端。

本实用新型还提供优选的，所述抽屉组件还包括拉手，所述拉手数量为四个，且分别安装在所述盒门、第一抽屉、第二抽屉和第三抽屉上。

本实用新型还提供优选的，所述收纳组件还包括第一收纳槽和第二收纳槽，所述收纳盒体上分别开设有第一收纳槽和第二收纳槽，所述第一收纳槽大小为所述第二收纳槽的一半，且位于所述第二收纳槽的前端。

本实用新型还提供优选的，所述收纳组件还包括第三收纳槽，所述收纳盒体位于所述第一收纳槽的一侧开设有所述第三收纳槽，所述第三收纳槽形状为网格状。

与现有技术相比，本实用新型的有益效果是：本实用新型的一种化妆品收纳盒，通过设置有盒门和滑槽，方便盒门向盒体内部收纳，不会出现盒门位置不对和内部物体阻隔造成盒门打不开的问题，盒门向内部收纳，提高了化妆盒的空间利用率，不会与外部物体发生碰撞，同时不会出现阻挡的问题，实用效果更好，更方便使用者使用。

附图说明

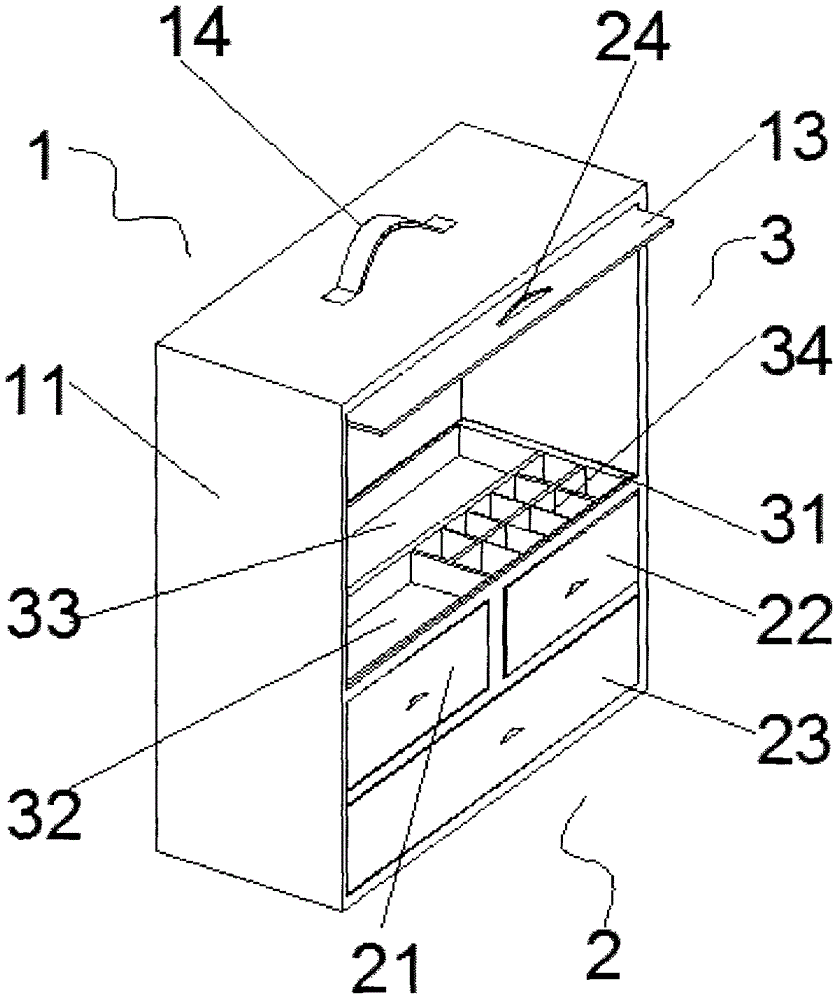

图1为本实用新型盒门开启的结构示意图；

图2为本实用新型中盒门关闭正视结构示意图；

图3为本实用新型中盒体滑槽部分剖面结构示意图；

图4为本实用新型中盒门正视结构示意图；

图中：1-壳体组件、11-盒体、12-滑槽、13-盒门、14-拎手、2-抽屉组件、21-第一抽屉、22-第二抽屉、23-第三抽屉、24-拉手、3-收纳组件、31-收纳盒体、32-第一收纳槽、33-第二收纳槽、34-第三收纳槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1-4，本实用新型提供一种技术方案：一种化妆品收纳盒，包括壳体组件1、抽屉组件2和收纳组件3，壳体组件1包括盒体11、滑槽12和盒门13，盒体11内侧壁上端两侧开设有滑槽12，盒门13与盒体11滑动连接，且位于盒体11前表面上端；

抽屉组件2包括第一抽屉21、第二抽屉22和第三抽屉23，第一抽屉21与盒体11滑动连接，且位于盒门13的下方，第二抽屉22与盒体11滑动连接，且位于第一抽屉21的一侧，第三抽屉23与盒体11滑动连接，且位于位于第二抽屉22的下方；

收纳组件3包括收纳盒体31，收纳盒体31与盒体11可拆卸连接，且位于第一抽屉21的上方。

在本实施方式中，通过设置有盒门13和滑槽12，方便盒门13向盒体11内部收纳，不会出现盒门13位置不对和内部物体阻隔造成盒门13打不开的问题，盒门13向内部收纳，提高了化妆盒的空间利用率，不会与外部物体发生碰撞，同时不会出现阻挡的问题，实用效果更好，更方便使用者使用。

进一步的，滑槽12的数量为两个，盒门13的两端开设有滑柱，且分别位于滑槽12内。

在本实施方式中，盒体内部上端两侧设置有两个滑槽12，盒门13的两端设置有滑柱，滑柱在滑槽12内滑动，方便盒门13向盒体内部上端收纳，不会影响内部物体摆放，同时节省空间，使用更加方便。

进一步的，壳体组件1还包括拎手14，拎手14与盒体11固定连接，且位于盒体11顶端。

在本实施方式中，通过设置有拎手14，方便移动收纳盒，同时也方便使用者携带，使用效果更佳，更加方便。

进一步的，抽屉组件2还包括拉手24，拉手24数量为四个，且分别安装在盒门13、第一抽屉21、第二抽屉22和第三抽屉23上。

在本实施方式中，盒门13、第一抽屉21、第二抽屉22和第三抽屉23上安装有拉手24，方便使用打开盒门13、第一抽屉21、第二抽屉22和第三抽屉23，使用方便。

进一步的，收纳组件3还包括第一收纳槽32和第二收纳槽33，收纳盒体31上分别开设有第一收纳槽32和第二收纳槽33，第一收纳槽32大小为第二收纳槽33的一半，且位于第二收纳槽33的前端。

在本实施方式中，通过设置有第一收纳槽32和第二收纳槽33方便使用者放置一些个体较大的化妆品，使收纳盒能收纳更多种类的化妆品。

进一步的，收纳组件3还包括第三收纳槽34，收纳盒体31位于第一收纳槽32的一侧开设有第三收纳槽34，第三收纳槽34形状为网格状。

在本实施方式中，网格状的第三收纳槽34方便使用这收纳一些口红类似的化妆品，使收纳盒摆放更加整洁有序，方便使用拿到要使用的化妆品。

本实用新型的工作原理及使用流程：本实用新型安装好过后，将盒体11放置水平的桌面上，使用者可以通过盒门13上的拉手24将盒门向盒体11内部收缩，可以将化妆品分别放入收纳盒体31和第一抽屉21、第二抽屉22和第三抽屉23内，再使用时可以将收纳盒体31拿出，更加方便使用者使用，使用完成后，可以将收纳盒体31重新放入盒体11内，将盒门11在滑槽12滑动拉出，关闭盒门13，完成了一种化妆品收纳盒的使用流程。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
