一种自加热饭盒的制作方法

本实用新型涉及餐具技术领域，尤其涉及一种自加热饭盒。

背景技术：

有很多员工上班中午饭是自己带的，到了吃饭的时候饭已经冷了，有条件的地方可以自己加热一下，但是有很多人没有加热条件的，如野外工作的。开发一种自加热饭盒就很有必要。

技术实现要素：

本实用新型要解决的技术问题是提供一种自加热饭盒，可以使饭盒内温度保持在设定的温度内。

为了解决上述技术问题，本实用新型的技术方案为：一种自加热饭盒，包括上盖、中间壳体、下盖、电池、大pcb板、小pcb板、加热膜、温度感应器、隔热块、饭盆、加热指示灯、保温指示灯、开关按键，其中上盖内侧有软胶，用于隔热和密封，大pcb板设有处理器、蓝牙模块、温控模块、wifi模块、显示模块，饭盆底部粘接有加热膜和温度感应器，下盖和pcb盖板构成的密封空间内安装有大pcb板、电池，所述蓝牙模块、wifi模块与手机、平板电脑无线连接。

优选的，所述中间壳体与饭盆为超声波焊接。

优选的，所述中间壳体与下盖用螺丝连接的。

优选的，所述大pcb板设有处理器、蓝牙模块、温控模块、wifi模块、显示模块。

优选的，小pcb板设置有充电座、加热指示灯、保温指示灯、开关按键。

优选的，所述饭盆底部粘接有加热膜和温度感应器。

优选的，所述大pcb板与温度感应器、小pcb板、加热膜、保温指示灯、电池电路连接。

优选的，所述温控模块设有温度超过120℃就停止加热程序的温控模块。

优选的，所述下盖和pcb盖板构成的密封空间内安装有大pcb板、电池。

优选的，所述pcb盖板出线口在装配后要涂密封胶密封。

采用上述技术方案的有益效果是：通过设置温控模块、wifi模块和电池，使饭盒自动加热并使温度保持在设定的温度内，并且可以用手机设定加热时间温度等。

附图说明

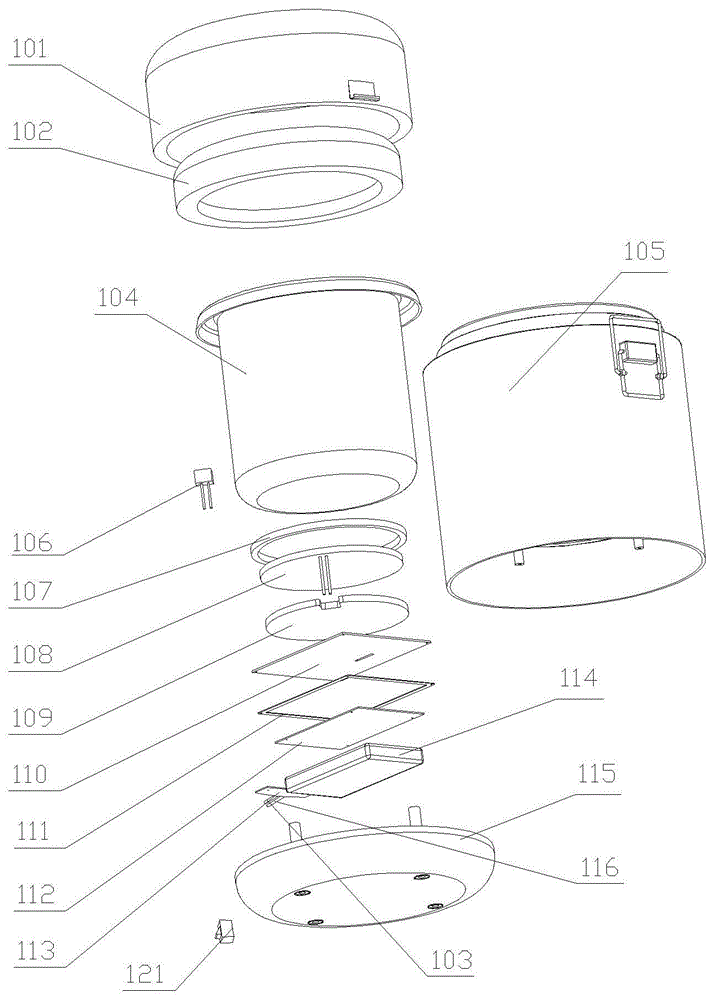

图1为本实用新型的分解图。

图2为本实用新型的立体图。

图3为中间壳体的立体图。

图4为饭盆的立体图。

图5为防水部位的分解图。

图6为加热部位的立体图。

图中，101-上盖，102-上盖密封件，103-加热指示灯，104-饭盆，105-中间壳体，106-温度感应器，107-加热膜密封环，108-加热膜，109-隔热块，110-大pcb板盖板，111-pcb密封环，112-大pcb板，113-小pcb板，114-电池，115-下盖，116-保温指示灯，117-扣手，118-锁环，119-螺丝孔，120-充电接口，121-开关按键，122-指示灯。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

参照图1、图2、图3、图4、图5、图6，一种自加热饭盒，包括上盖101、中间壳体105、下盖115、电池114、大pcb板112、小pcb板113、加热膜108、温度感应器106、隔热块109、饭盆104、加热指示灯103、保温指示灯116，其中上盖101有软胶102，用于隔热和密封，大pcb板112设有处理器、蓝牙模块、温控模块、wifi模块、显示模块，小pcb板113设置有充电座、开关按键、加热指示灯、保温指示灯。

优选的，所述中间壳体105与饭盆104为超声波焊接。

优选的，所述中间壳体105与下盖115用螺丝锁紧的。

优选的，所述大pcb板112设有处理器、蓝牙模块、温控模块、wifi模块。

优选的，所述充电座120为磁吸充电座。

优选的，所述饭盆104底部粘接有加热膜108和温度感应器106。

优选的，所述温度感应器106镶嵌在加热膜108里。

优选的，所述加热指示灯为红色灯。

优选的，所述保温指示灯为绿色灯。

所述加热膜也可以为其他加热组件。

优选的，所述下盖115里有用显示功能指示灯孔。

优选的，所述大pcb板112与温度感应器106、小pcb板113、加热膜108、保温指示灯116、电池114电路连接。

优选的，所述大pcb板112设有温度超过120℃就停止加热程序的温控模块。

优选的，所述下盖115和pcb盖板110构成的密封空间内安装有大pcb板112、电池114。

饭盆104放在中间壳体105内，并用超声波超声焊接在一起，焊接完毕后并把温度感应器106也焊接在饭盆104上，然后把加热膜108也粘接在饭盆104上，再把隔热环107和隔热块109把加热膜108隔开，再把下盖115锁上螺丝就可以了。加热膜108可以选用硅胶加热膜，该膜具有防水性能好、发热速度快、耐温时间长的优点，使用时可以缠绕或粘贴在被加热部位即可，方便易操作，不易老化，安全使用寿命达四年，其部分参数为最高使用温度可达250℃、最大表面功率3w/cm²、最小制作厚度0.15mm、最高使用电压为380v。大pcb板设有温度超过120℃就停止加热程序的温控模块，可以防止温度过高。加热膜除与饭盆接触的地方外周围都有隔热材料，防止热量外泄。加热膜108也可以在饭盆的侧壁粘贴，增大加热面积。优选的，所述饭盆104底部粘接有加热膜108和温度感应器106。

由于饭盒104会经常洗，所以饭盒里面有可能进水，所以把大pcb板112和电池114都放到密封的结构里去，这个密封结构由下盖115和大pcb盖板110锁紧而成的，中间加有橡胶材料密封元件111，与大pcb板112和电池114连接的线缆都从pcb盖的一个长方形的口子出入，生产时会把这个口子用胶水密封住，不会进水的。小pcb板113上只有一个充电座120和一个加热指示灯103、一个保温指示灯116、一个开关按键121，这两个元件可以不做防水。两个指示灯外面套有透镜，当打开开关按键121时，当饭盒处在加热过程中时，加热指示灯103亮，保温指示灯116不亮，当饭盒加热完毕时，加热指示灯103不亮，保温指示灯116亮，当开关按键121关闭时，两个指示灯都不亮。当用手机等设备设置加热时间时，饭盒没有到加热时间时，保温指示灯116亮，加热指示灯103不亮，到了设定的时间，加热指示灯103亮保温指示灯116不亮，饭盒开始加热，等加热完毕，加热指示灯103不亮保温指示灯116亮。充电座120磁式吸充电，这个方式可以防水的。饭盒外接5v的直流电，销售时配有充电器，可从220v变到5v。

在下盖115上有设置两个锁环118，上盖设有扣手117，待饭盒保温时可以把锁环118扣上，这样里面密封很好，锁环118和扣手117都用不锈钢材料制作，下盖和上盖、中间壳体都用pc材料制作，饭盆104和加热指示灯103都用不含重金属的不锈钢材料制作。

大pcb板112是饭盒的核心控制部件，大pcb板上设置有处理器、蓝牙模块、wifi模块、温控模块、显示模块，用户可以用手机上的app软件通过蓝牙或wifi来连接饭盒，可以设定饭盒的温度，加热开始的时间等，也可以看到电池114的电量，可以远程控制饭盒加热。电池可选择10000ma或5000ma的电池。保温指示灯116安装在下盖115上，用来显示饭盒内的温度的，这个温度是温度感应器106所感应的温度。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
