蓬松美发器的制作方法

1.本实用新型涉及美发设备技术领域，特别涉及一种蓬松美发器。


背景技术：

2.目前的一种蓬松美发器中，包括第一夹板和第二夹板，第一夹板的一端和第二夹板的一端均铰接于连接轴，第一夹板和第二夹板中设置加热组件，通过第一夹板和第二夹板夹住头发，可以对头发进行定型、蓬松等操作。但是，第一夹板和第二夹板采用平面夹住头发，在使用时，需要使用者朝向不同方向移动才能使得头发卷曲，使用不便，蓬松效果差。
3.因此，如何提供一种便于使用，改善蓬松效果的蓬松美发器，是本领域技术人员目前需要解决的技术问题。


技术实现要素：

4.有鉴于此，本实用新型的目的是提供一种蓬松美发器，其便于使用，蓬松效果好。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种蓬松美发器，包括第一夹板和铰接于所述第一夹板的一端的第二夹板，所述第一夹板和所述第二夹板的至少一者上设有加热组件，所述第一夹板上的第一定型壁，所述第二夹板上的第二定型壁相对设置；
7.所述第一定型壁上包括沿着预设线性方向交错设置并依次对接第一面和第二面，以在所述预设线性方向上形成交错排列的第一角形凹槽和第一角形凸起，所述第一面和/或所述第二面上凸出设置第一定型柱；
8.所述第二定型壁上包括沿着所述预设线性方向交错设置并依次对接第三面和第四面，以在所述预设线性方向上形成交错排列的第二角形凹槽和第二角形凸起，所述第三面和/或所述第四面上凸出设置第二定型柱。
9.优选地，所述第一夹板和所述第二夹板相靠近至扣合状态下，沿着扣合运动的方向，所述第一角形凹槽与所述第二角形凹槽对齐，所述第一角形凸起与所述第二角形凸起对齐。
10.优选地，所述第一夹板和所述第二夹板相靠近至扣合状态下，在所述第一角形凹槽或所述第二角形凹槽的延伸方向上，所述第一定型柱和所述第二定型柱交错排列。
11.优选地，所述第一定型柱呈矩阵状排列，和/或，所述第二定型柱呈矩阵状排列。
12.优选地，所述第一夹板和所述第二夹板相靠近至扣合状态下，所述第二定型柱伸入所述第一角形凹槽中，和/或，所述第一定型柱伸入所述第二角形凹槽中。
13.优选地，在所述预设线性方向上，所述第一定型壁两端均为构成第一端部角形凸起的所述第一角形凸起，所述第一端部角形凸起未对接所述第一角形凹槽的端面上设置的所述第一定型柱为第一端部定型柱，且在所述预设线性方向上，所述第一端部定型柱远离所述第一定型壁中间位置的端面垂直于所述预设线性方向；
14.和/或，在所述预设线性方向上，所述第二定型壁两端均为构成第二端部角形凸起
的所述第二角形凸起，所述第二端部角形凸起未对接所述第二角形凹槽的端面上设置的所述第二定型柱为第二端部定型柱，且在所述预设线性方向上，所述第二端部定型柱远离所述第一定型壁中心的端面垂直于所述预设线性方向。
15.优选地，所述第一角形凹槽中的所述第一定型柱为第一中间定型柱，所述第一中间定型柱同时接触连接所述第一面和所述第二面；
16.和/或，所述第二角形凹槽中的所述第二定型柱为第二中间定型柱，所述第二中间定型柱同时接触连接所述第二面和所述第二面。
17.优选地，所述第一定型柱和/或所述第二定型柱为六棱柱体。
18.本实用新型提供的蓬松美发器包括第一夹板和铰接于第一夹板的一端的第二夹板，第一夹板和第二夹板的至少一者上设有加热组件，第一夹板上的第一定型壁，第二夹板上的第二定型壁相对设置。第一定型壁上包括沿着预设线性方向交错设置并依次对接第一面和第二面，第一面和第二面均倾斜设置，以在预设线性方向上形成交错排列的第一角形凹槽和第一角形凸起，第一面和/或第二面上凸出设置第一定型柱。第二定型壁上包括沿着预设线性方向交错设置并依次对接第三面和第四面，第三面和第四面均倾斜设置，以在预设线性方向上形成交错排列的第二角形凹槽和第二角形凸起，第三面和/或第四面上凸出设置第二定型柱。
19.第一角形凹槽和/或第二角形凹槽可以容纳第一定型柱和/或第二定型柱，第一定型柱和第二定型柱能够朝向相反的方向压头发，可以对头发进行弯曲定型，自动形成卷发，方便使用，能够确保头发的弯曲程度以及立体感，改善头发的蓬松效果。
附图说明
20.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

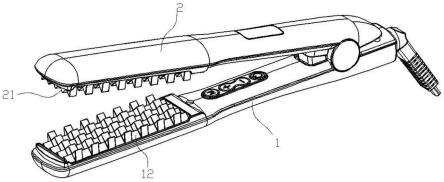

21.图1为本实用新型所提供蓬松美发器实施例一在初始状态下的第一方向结构图；
22.图2为本实用新型所提供蓬松美发器实施例一在初始状态下的第二方向结构图；
23.图3为本实用新型所提供蓬松美发器实施例一的爆炸图；
24.图4为本实用新型所提供蓬松美发器实施例一在扣合状态下的结构图；
25.图5为本实用新型所提供蓬松美发器实施例一在扣合状态下的俯视图；
26.图6为图5的f-f剖视图；
27.图7为本实用新型所提供蓬松美发器实施例一中第二夹板的爆炸图；
28.图8为本实用新型所提供蓬松美发器实施例一中第一夹板的爆炸图；
29.图9为本实用新型所提供蓬松美发器实施例一中第二夹板的结构图；
30.图10为本实用新型所提供蓬松美发器实施例一中第一夹板的结构图；
31.图11为本实用新型所提供蓬松美发器实施例一中第一夹板和第二夹板的扣合结构图；
32.图12为图11的a-a剖视图；
33.图13为图12的爆炸图；
34.图14为图11的b-b剖视图；
35.图15为图14的爆炸图；
36.图16为图11的侧视图；
37.图17为图16的爆炸图。
38.附图标记：
39.第一夹板1，第一定型壁11，第一面12，第二面13，第一定型柱14，第一中间定型柱141，第一端部定型柱142，第一角形凹槽15，第一角形凸起16；
40.第二夹板2，第二定型壁21，第三面22，第四面23，第二定型柱24，第二中间定型柱241，第二端部定型柱242，第二角形凹槽25，第二角形凸起26；
41.加热组件3；
42.发热元件支撑件4；
43.头发5；
44.预设线性方向c。
具体实施方式
45.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
46.本实用新型的核心是提供一种蓬松美发器，其便于使用，蓬松效果好。
47.本实用新所提供蓬松美发器的具体实施例一，请参考图1至图17，包括第一夹板1和铰接于第一夹板1的一端的第二夹板2，第一夹板1和第二夹板2的至少一者上设有加热组件3，第一夹板1上的第一定型壁11，第二夹板2上的第二定型壁21相对设置。
48.如图10所示，第一定型壁11上包括沿着预设线性方向c交错设置并依次对接第一面12和第二面13，第一面12和第二面13均倾斜设置，以在预设线性方向c上形成交错排列的第一角形凹槽15和第一角形凸起16，第一面12和/或第二面13上凸出设置第一定型柱14。
49.如图9所示，第二定型壁21上包括沿着预设线性方向c交错设置并依次对接第三面22和第四面23，第三面22和第四面23均倾斜设置，以在预设线性方向c上形成交错排列的第二角形凹槽25和第二角形凸起26，第三面22和/或第四面23上凸出设置第二定型柱24。
50.优选地，第一面12、第二面13、第三面22和第四面23为平面，便于加工，在其他实施例中也可以为弧形面。
51.本实施例中，第一角形凹槽15和/或第二角形凹槽25可以容纳第一定型柱14和/或第二定型柱24，第一定型柱14和第二定型柱24能够朝向相反的方向压头发，可以对头发进行弯曲定型，自动形成卷发，方便使用，能够确保头发的弯曲程度以及立体感，改善头发的蓬松效果。
52.进一步地，第一夹板1和第二夹板2相靠近至扣合状态下，沿着扣合运动的方向，第一角形凹槽15与第二角形凹槽25对齐，第一角形凸起16与第二角形凸起26对齐，使得第一角形凹槽15与第二角形凹槽25之间形成足够的空间以容纳第二定型柱24或第一定型柱14。当然，在其他实施例中，相同状态与方向下，第一角形凹槽15与第二角形凹槽25、第一角形
凸起16与第二角形凸起26也可以相错开。
53.进一步地，如图9和图10所示，第一夹板1和第二夹板2相靠近至扣合状态下，在第一角形凹槽15或第二角形凹槽25的延伸方向上，第一定型柱14和第二定型柱24交错排列，使得头发能够如图16所示的连续弯折的形状。当然，在其他实施例中，也可以存在第一定型柱14与第二定型柱24对齐的方案。
54.进一步地，如图9和图10所示，第一定型柱14呈矩阵状排列，第二定型柱24呈矩阵状排列，使得头发弯曲后的形状更为规则。其中，在不同方向上，相邻第一定型柱14的间隙、相邻第二定型柱24的间隙应适应性设置，以使得第一夹板1和第二夹板2扣合后具有容纳头发的空间。
55.进一步地，第一夹板1和第二夹板2相靠近至扣合状态下，第二定型柱24伸入第一角形凹槽15中，第一定型柱14伸入第二角形凹槽25中，使得第一定型壁11和第二定型壁21形成多层齿。
56.也就是说，如图9和图10所示，第一定型柱14凸出于第一角形凸起16，第二定型柱24凸出于第二角形凸起26。此时，如图12和图14所示，在第一夹板1和第二夹板2扣合后，在第一角形凹槽15或第二角形凹槽25的延伸方向上，第一定型柱14插入相邻第二定型柱24之间，第二定型柱24插入相邻第一定型柱14之间，两者形成凹凸配合结构，相邻第一定型柱14和第二定型柱24也可以配合夹持头发，能够进一步保证对头发的夹持效果。
57.当然，在其他实施例中，第一定型柱14也可以低于第一角形凸起16，第二定型柱24也可以低于第二角形凸起26。
58.进一步地，如图9、图10、图16和图17所示，在预设线性方向c上，第一定型壁11两端均为构成第一端部角形凸起的第一角形凸起16，如图15中最左、最右两个第一角形凸起16均为第一端部角形凸起。第一端部角形凸起未对接第一角形凹槽15的端面(如图15中最左第一角形凸起16的左端面，和最右第一角形凸起16的右端面)上设置的第一定型柱14为第一端部定型柱142。在预设线性方向c上，第一端部定型柱142远离第一定型壁11中间位置的端面(即图12中，左侧第一端部定型柱142的左端面和右侧第一端部定型柱142的右端面)垂直于预设线性方向c。
59.另外，在预设线性方向c上，第二定型壁21两端均为构成第二端部角形凸起的第二角形凸起26，如图12中最左、最右两个第二角形凸起26均为第二端部角形凸起。第二端部角形凸起未对接第二角形凹槽25的端面(如图12中最左第二角形凸起26的左端面，和最右第二角形凸起26的右端面)上设置的第二定型柱24为第二端部定型柱242。在预设线性方向c上，第二端部定型柱242远离第二定型壁21中间位置的端面(即图14中，左侧第二端部定型柱242的左端面和右侧第二端部定型柱242的右端面)垂直于预设线性方向c。
60.本实施例中，通过设置第一端部定型柱142和第二端部定型柱242，可以在预设线性方向c对端部头发进行有效定型，同时，第一端部定型柱142和第二端部定型柱242垂直于预设线性方向c的端面的设置，便于加工。
61.进一步地，如图12至图15所示，第一角形凹槽15中的第一定型柱14为第一中间定型柱141，第一中间定型柱141同时接触连接第一面12和第二面13。
62.第二角形凹槽25中的第二定型柱24为第二中间定型柱241，第二中间定型柱241同时接触连接第二面13和第二面13。具体地，第一定型柱14和/或第二定型柱24为六棱柱体，
更具体为矩形体。
63.通过第一中间定型柱141和第二中间定型柱241的设置，可以使得两者分别在第一角形凹槽15和第二角形凹槽25中大体居中，便于第一中间定型柱141和第二中间定型柱241的定位。当然，在其他实施例中，第一中间定型柱141也可以仅连接于第一面12、第二面13中的一者，第二中间定型柱241也可以仅连接于第三面22、第四面23中的一者。
64.另外，沿着预设线性方向c，一个第一角形凹槽15中可以排列有一个或至少两个第一定型柱14，一个第二角形凹槽25中可以排列有一个或至少两个第二定型柱24。此外，各第一定型柱14形状、高度可以相同或不同，各第二定型柱24形状、高度可以相同或不同。
65.本实施例中的蓬松美发器，如图2所示，在宽度方向，第一定型壁11的表面沿j线变化，第二定型壁21的表面沿h线变化，在长度方向，第一定型壁11和第二定型壁21的表面均沿g线变化，可以在正面看和侧面看呈现不同的造型效果，提升使用者的满意度，第一定型柱14、第一角形凹槽15、第一角形凸起16第二定型柱24、第二角形凹槽25、第二角形凸起26配合作用于不同层的头发，通过加热定型，蓬松度好，造型效果佳。
