一种磁吸式开合的电子智能眼镜充电的眼镜盒的制作方法

1.本实用新型涉及智能眼镜技术领域，具体为一种磁吸式开合的电子智能眼镜充电的眼镜盒。


背景技术：

2.智能眼镜是是一种穿戴型的智能设备，其通过蓝牙等无线连接协议，与智能手机连接，从而实现通话、上网、听歌等功能，同时还能够对佩戴者进行实时定位，从而让佩戴者获得当前位置信息，从而防止迷路等问题，智能眼镜由于需要通过蓝牙与手机连接，其需要内置电池用来存储电能，供眼镜使用，而智能眼镜又需要控制重量，防止佩戴后过重导致劳累，其电池容量较小，此时就需要使用充电眼镜盒对智能眼镜进行充电，从而提升智能眼镜的续航时间，但是目前市场上的智能眼镜充电眼镜盒还是存在以下的问题：
3.1.现有的智能眼镜充电眼镜盒，由于要能够放下智能眼镜，且内部还需要设置足够容量的电池，导致智能眼镜充电眼镜盒体积较大，质量高，使得整个眼镜盒携带不方便；
4.2.现有的智能眼镜充电眼镜盒，由于眼镜结构的不规则性，导致智能眼镜盒在放入智能眼镜后，即使关闭眼镜盒，眼镜在内部固定任然不够牢固，会发生晃动的问题，使得眼镜不能够很好的与充电触点接触，导致无法进行充电吗，或是充电很慢。
5.针对上述问题，在原有的智能眼镜充电眼镜盒基础上进行创新设计。


技术实现要素：

6.本实用新型的目的在于提供一种磁吸式开合的电子智能眼镜充电的眼镜盒，以解决上述背景技术提出的现有的智能眼镜充电眼镜盒，由于要能够放下智能眼镜，且内部还需要设置足够容量的电池，导致智能眼镜充电眼镜盒体积较大，质量高，使得整个眼镜盒携带不方便，现有的智能眼镜充电眼镜盒，由于眼镜结构的不规则性，导致智能眼镜盒在放入智能眼镜后，即使关闭眼镜盒，眼镜在内部固定任然不够牢固，会发生晃动的问题，使得眼镜不能够很好的与充电触点接触，导致无法进行充电吗，或是充电很慢的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种磁吸式开合的电子智能眼镜充电的眼镜盒，包括底板，所述底板两侧设置有侧板，且侧板下端连接有限位转轴，并且侧板一侧设置有收纳槽，所述底板上方设置有折叠板，且折叠板一端连接有连接磁体，并且连接磁体下方设置有磁块，所述底板内部设置有供电电池，且供电电池上方设置有pcb板，所述pcb板一侧设置有指示灯，且pcb板另一侧设置有触块，所述触块外侧设置有隔板，且隔板一侧设置有固定架，所述固定架内部设置有夹块，且夹块一侧连接有海绵垫。
8.优选的，所述底板与限位转轴转动连接，且限位转轴旋转角度为九十度，所述限位转轴关于底板竖直中线对称设置，且限位转轴与侧板固定连接，所述侧板设置为三角形结构，且侧板尺寸小于与收纳槽，并且侧板关于底板竖直中线对称设置。
9.优选的，所述折叠板与底板连接处采用柔性皮质材料制成，且折叠板中间折叠处采用柔性皮质材料制成，并且折叠板两侧平整处采用金属板材制成，所述折叠板与连接磁
体固定连接，且连接磁体与磁块构成磁吸结构，并且磁块在底板上等间距设置。
10.优选的，所述供电电池与底板固定连接，且供电电池为锂离子电池，所述供电电池与pcb板构成供电电路，且pcb板与指示灯构成电路导通结构，并且pcb板与触块构成电路导通结构。
11.优选的，所述触块与隔板滑动连接，且隔板关于底板竖直中线对称设置，所述隔板与凹槽固定连接，且隔板内固定连接有永磁体，所述触块关于底板竖直中线对称设置，且触块与压力弹簧构成弹簧复位结构，并且触块采用铜金属制成。
12.优选的，所述固定架关于底板竖直中线对称设置，且固定架通过复位转轴与底板构成转动复位结构，所述固定架与海绵垫固定连接，且固定架与夹块滑动连接，所述夹块与海绵垫固定连接，且夹块与夹持弹簧构成弹簧复位结构。
13.优选的，所述pcb板通过排线与充电口连接，且pcb板通过排线与指示灯连接，并且pcb板通过排线与供电电池连接，所述触块与智能眼镜的镜脚相互接触。
14.与现有技术相比，本实用新型的有益效果是：该磁吸式开合的电子智能眼镜充电的眼镜盒，
15.1.通过设置设置的折叠板以及侧板，使得整个眼镜盒在不使用时，能够将其折叠起来，通过收纳槽以及限位转轴将侧板折叠收纳，并将折叠板折叠后，使得较大的眼镜盒能够变差一个扁平的长方形，从而降低整个眼镜盒的体积，方便收纳；
16.2通过设置固定架，利用其内部的夹块以及夹持弹簧，能够将整个眼睛给固定夹持住，从而使得眼镜在眼镜盒内不会发生晃动，同时利用设置的压力弹簧，能够使得充电的触块一直与眼镜连接，从而保证一直处于充电状态。
附图说明

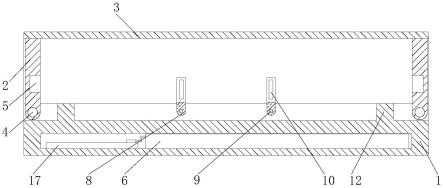

17.图1为本实用新型整体主视剖面结构示意图；
18.图2为本实用新型整体俯视剖面结构示意图；
19.图3为本实用新型整体左视剖面结构示意图；
20.图4为本实用新型整体三维结构示意图；
21.图5为本实用新型固定架三维结构示意图。
22.图中：1、底板；2、侧板；3、折叠板；4、限位转轴；5、收纳槽；6、供电电池；7、触块；8、固定架；9、复位转轴；10、海绵垫； 11、压力弹簧；12、隔板；13、夹块；14、夹持弹簧；15、磁块；16、指示灯；17、pcb板；18、连接磁体；19、凹槽；20、永磁体；21、充电口；22、排线；23、智能眼镜。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-4，本实用新型提供一种技术方案：一种磁吸式开合的电子智能眼镜充电的眼镜盒，包括底板1，为了方便对眼镜盒进行收纳，减小不使用时的眼镜盒体积，在底板
1两侧设置有侧板2，且侧板2下端连接有限位转轴4，并且侧板2一侧设置有收纳槽5，底板1上方设置有折叠板3，且折叠板3一端连接有连接磁体18，并且连接磁体18下方设置有磁块15，底板1与限位转轴4转动连接，且限位转轴4旋转角度为九十度，限位转轴4关于底板1竖直中线对称设置，且限位转轴4与侧板2固定连接，侧板2设置为三角形结构，且侧板2尺寸小于与收纳槽5，并且侧板2关于底板1竖直中线对称设置，折叠板3与底板1连接处采用柔性皮质材料制成，且折叠板3 中间折叠处采用柔性皮质材料制成，并且折叠板3两侧平整处采用金属板材制成，折叠板3与连接磁体18固定连接，且连接磁体18与磁块15构成磁吸结构，并且磁块15在底板1上等间距设置，通过设置侧板2以及折叠板3，使得眼镜盒在不使用时，能够折叠收纳起来，从而减小眼镜盒体积。
25.请参阅图1-5，为了使得充电稳定，防止眼镜在眼镜盒内移动，在底板1内部设置有供电电池6，且供电电池6上方设置有pcb板17， pcb板17一侧设置有指示灯16，且pcb板17另一侧设置有触块7，触块7外侧设置有隔板12，且隔板12一侧设置有固定架8，固定架 8内部设置有夹块13，且夹块13一侧连接有海绵垫10，供电电池6 与底板1固定连接，且供电电池6为锂离子电池，供电电池6与pcb 板17构成供电电路，且pcb板17与指示灯16构成电路导通结构，并且pcb板17与触块7构成电路导通结构，触块7与隔板12滑动连接，且隔板12关于底板1竖直中线对称设置，隔板12与凹槽19固定连接，且隔板12内固定连接有永磁体20，触块7关于底板1竖直中线对称设置，且触块7与压力弹簧11构成弹簧复位结构，并且触块7采用铜金属制成，固定架8关于底板1竖直中线对称设置，且固定架8通过复位转轴9与底板1构成转动复位结构，固定架8与海绵垫10固定连接，且固定架8与夹块13滑动连接，夹块13与海绵垫 10固定连接，且夹块13与夹持弹簧14构成弹簧复位结构，pcb板 17通过排线22与充电口21连接，且pcb板17通过排线22与指示灯16连接，并且pcb板17通过排线22与供电电池6连接，触块7 与智能眼镜23的镜脚相互接触，利用设置的固定架8，通过夹块13 实现将眼镜固定住，同时通过设置的压力弹簧11，使得触块7能够与眼镜紧密连接，保证充电时不松动，同时利用pcb板17将供电电池6内的电量通过触块7给眼镜充电，通过设置的pcb板17控制外部电源降压，充到供电电池6上，并利用pcb板17检查供电电池6 电压从而通过指示灯16显示电量大小。
26.工作原理：根据图1-5，首先，在出门时，不使用该眼镜盒时，此时侧板2上的收纳槽5将隔板12收纳其中，使得侧板2处于折叠状态，而折叠板3折叠起来，并将侧板2遮挡，此时整个眼镜盒为一个长方形扁平结构，方便进行收纳，在需要使用时，此时先将折叠板 3打开，之后将侧板2翻转出，此时收纳槽5脱离隔板，通过限位转轴4转动九十度，之后再将固定架8绕着复位转轴9转动，此时固定架8与底板1处于垂直状态，然后将眼镜框架结构放入海绵垫10之间，此时夹块13在夹持弹簧14作用下，将整个眼镜夹住，同时设置的海绵垫10，有效的防止夹块13损坏眼镜，在眼镜放好后，由于复位转轴9有着复位的旋转扭矩，而夹块13夹住眼镜后有着足够的摩擦力，此时将眼镜很好的固定在底板1上，之后将智能眼镜23架安装到凹槽19内，此时隔板12上的永磁体20与智能眼镜23的镜脚上的磁铁相互吸引，防止眼镜脚滑动，同时眼镜脚上的触点与触块7接触并将其在隔板12上压下，此时压力弹簧11提供压力，保证触块7 与眼镜接触紧密，此时供电电池6通过pcb板17将电能输出，并利用触块7输送到智能眼镜中，同时底板1侧边设置的指示灯16，显示电池电量以及充电状况，在眼镜安装到充电眼镜盒内后，将折叠板 3沿着侧板2形状关闭，使得连接磁体18与磁块15吸附，
此时眼镜盒将眼镜包裹，防止眼镜受到磕碰，在眼镜盒电量过低时，此时pcb 板17通过指示灯16显示电量过低，此时通过充电口21连接到充电器上，从而利用排线22将电能通过pcb板17输送到供电电池6内，在本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
27.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
