方便调节角度的卵巢肿瘤穿刺器的制作方法

本发明涉及医疗器械，尤其涉及一种方便调节角度的卵巢肿瘤穿刺器。

背景技术：

腹腔镜手术是利用腹腔镜、超声刀及电凝刀等相关器械进行的手术，是一门新发展起来的微创方法，其适用于卵巢囊肿摘除术和子宫切除术等。然而采用现有的腹腔镜相关手术器械进行手术时存在以下不足：当卵巢囊肿较大时，容易弄破囊肿使囊肿细胞发生弥散，增加了手术风险，另外，当囊肿较大时使手术空间相对变小，手术视野受到影响，也容易发生误切或刺破囊肿的风险。

为此，目前急需研制一种腹腔镜手术器械来解决上述技术问题。

技术实现要素：

有鉴于此，本发明的目的是提供一种方便调节角度的卵巢肿瘤穿刺器，该方便调节角度的卵巢肿瘤穿刺器的特点是可直接用于穿刺肿瘤，且不会使肿瘤细胞发生弥散。

本发明通过以下技术手段解决上述技术问题：

一种方便调节角度的卵巢肿瘤穿刺器，包括套管、吸管、穿刺针头和两根由弹簧钢材料制成的钢丝，所述套管前端设置有喇叭口状的吸盘，所述套管、吸管和吸盘由柔性材料制成，所述套管壁内部设置有两条沿套管轴向上延伸的通道，所述两根钢丝分别对应插入到每个通道中；所述两根钢丝的前端在自然状态下呈弧形，每根钢丝可操作在通道中回转；所述穿刺针头设置在吸管的前端，所述吸管和穿刺针头设置在套管中且可沿套管轴向上伸缩滑动，所述吸管和穿刺针头分别与套管内壁之间留有间隙。

进一步，所述吸管外圆周面上设置有沿吸管轴向方向上延伸的凸棱。

进一步，还包括负压吸引装置，所述负压吸引装置与所述间隙相互连通。

进一步，所述吸盘根部外侧套设有一个呈扁平状的金属环，所述钢丝的端部具有一个球形头部，所述球形头部卡在所述金属环中。

进一步，还包括用于调整钢丝回转角度的调控装置，所述调控装置包括两个相互啮合的齿轮和用于支撑齿轮回转的齿轮座，每个齿轮对应与一根钢丝连接，且所述钢丝的一端沿齿轮中轴线插入到所述齿轮中固定。

进一步，所述齿轮座上面设置有与所述齿轮同轴连接的旋钮和旋钮角度固定锁。

进一步，所述金属环上对称设置有两个向前伸出的凸缘。

本发明的有益效果：本发明的方便调节角度的卵巢肿瘤穿刺器，包括套管、吸管、穿刺针头和两根由弹簧钢材料制成的钢丝，所述套管前端设置有喇叭口状的吸盘，所述套管、吸管和吸盘由柔性材料制成，所述套管壁内部设置有两条沿套管轴向上延伸的通道，所述两根钢丝分别对应插入到每个通道中；所述两根钢丝的前端在自然状态下呈弧形，每根钢丝可操作在通道中回转；所述穿刺针头设置在吸管的前端，所述吸管和穿刺针头设置在套管中且可沿套管轴向上伸缩滑动，所述吸管和穿刺针头分别与套管内壁之间留有间隙。本发明的卵巢肿瘤穿刺器不但可直接用于对肿瘤进行穿刺，排除肿瘤细胞，且可实现对肿瘤进行夹持，从而方便对肿瘤的剥离去除。

附图说明

图1是本发明方便调节角度的卵巢肿瘤穿刺器的结构示意图，图中金属环上未设置有凸缘；

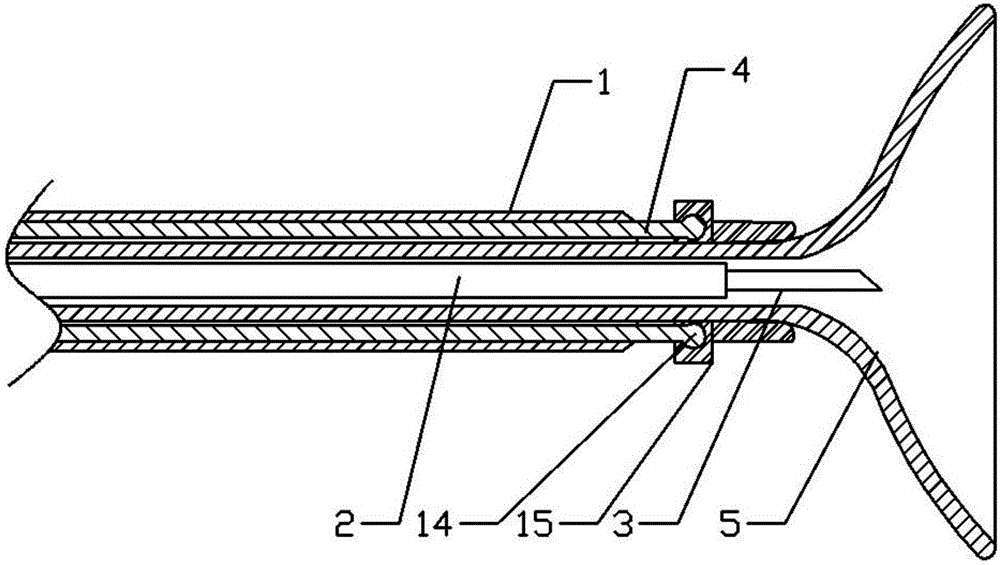

图2是本发明方便调节角度的卵巢肿瘤穿刺器前端的结构示意图，图中金属环上设置有凸缘；

图3本发明方便调节角度的卵巢肿瘤穿刺器前端的结构示意图，图中吸盘的一部分已经缩入两凸缘之间；

图4是本发明方便调节角度的卵巢肿瘤穿刺器中吸管的横截面结构示意图；

图5是本发明方便调节角度的卵巢肿瘤穿刺器中套管的横截面结构示意图。

具体实施方式

以下将结合附图对本发明进行详细说明：

本实施例中的方便调节角度的卵巢肿瘤穿刺器，包括套管1、吸管2、穿刺针头3和两根由弹簧钢材料制成的钢丝4；所述套管前端设置有喇叭口状的吸盘5，所述套管1、吸管2和吸盘5由柔性材料制成，所述套管1管壁内部设置有两条沿套管轴向上延伸的通道6，所述两根钢丝分别对应插入到每个通道6中；所述两根钢丝4的前端4a在自然状态下呈弧形，每根钢丝可操作从而在通道中回转；所述穿刺针头3设置在吸管2的前端，所述吸管2和穿刺针头3设置在套管1中且可沿套管1轴向上伸缩滑动，所述吸管2和穿刺针头3分别与套管1内壁之间留有间隙8，所述吸盘根部外侧套设有一个呈扁平状的金属环15，所述钢丝的端部具有一个球形头部14，所述球形头部卡在所述金属环中；更为具体地，所述吸管1的直径为3-4mm，所述套管1直径为7-9mm，所述通道6直径为1.5-2.0mm，钢丝的直径在1.3-1.8mm；

本发明防弥散特性的卵巢肿瘤穿刺器的操作方法是：

1)首先将套管1伸入到穿刺针针套中，拉动套管使吸盘也缩入到针套中，从而方便将套管和吸盘从切口送入到腹腔内；

2)当将套管和吸盘从切口伸入到腹腔内后，同步相对反向转动两根钢丝可调整套管前端的弯曲角度，从而调整吸盘盘口朝向，使之正对肿瘤，将间隙接通负压源，使肿瘤表面牢固吸附在吸盘上，向前推动吸管2使穿刺针头3从吸盘中心伸出对肿瘤进行穿刺，使吸管接通负压源抽取肿瘤细胞液。

作为上述技术方案的进一步改进，所述吸管外圆周面上设置有沿吸管轴向方向上延伸的凸棱7。设置凸棱一是可调高吸管的硬度，使吸管能够推动穿刺针头做穿刺动作；二是可以使吸管与套管之间始终留有间隙。

作为上述技术方案的进一步改进，还包括负压吸引装置，所述负压吸引装置与所述间隙相互连通，所述套管尾端的间隙由弹性材料进行密封。通过设置负压吸引装置可方便调整负压吸引力。

作为上述技术方案的进一步改进，还包括用于调整钢丝回转角度的调控装置，所述调控装置包括两个相互啮合的齿轮9和用于支撑齿轮回转的齿轮座10，每个齿轮9对应与一根钢丝4连接，且所述钢丝的一端沿齿轮中轴线插入到所述齿轮中固定，所述齿轮座10上面设置有与所述齿轮同轴连接的旋钮11和锁定旋钮角度的固定锁12，所述固定锁12可采用带有插销的弹簧锁，所述插销能够插入齿轮齿槽中周向固定齿轮。上述改进使得对套管前端弯曲角度的调节更加精细和方便。

作为上述技术方案的进一步改进，所述金属环上对称设置有两个向前伸出的凸缘13。当保持钢丝位置不动而单独拉动套管时，可使吸盘背部首先接触凸缘而变成鸭嘴状，从而实现对肿瘤有力地夹持，方便对肿瘤进行剥离。

以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
