一种骨科治疗用颈椎牵引器的制作方法

本发明涉及骨科医疗器械技术领域，尤其涉及一种骨科治疗用颈椎牵引器。

背景技术：

颈椎病的治疗方法分非手术治疗和手术治疗两种，而牵引是非手术治疗中治疗颈椎病的主要缓解症状手段。有效的牵引能解除颈部肌肉痉挛、缓解疼痛症状、增大椎间隙和椎间孔、有利于已外突的髓核及纤维环组织稳定、缓解和解除神经根受压与刺激、促进神经根水肿吸取、解除椎对椎动脉的压迫、促进血液循环、有利于局部淤血肿胀及增生消退、松懈黏连的关节囊、改善和恢复钩椎关节、调节小关节错位和椎体滑脱、调整和恢复已被破坏的颈椎内外平衡、恢复颈椎的正常功能，但是现有一些颈椎牵引器，结构简单，调节较为麻烦，适用的人群范围较低。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种骨科治疗用颈椎牵引器。

为了实现上述目的，本发明采用了如下技术方案：

一种骨科治疗用颈椎牵引器，包括坐垫、固定座、横杆、连接杆、固定环和固定带，所述坐垫下方安装有支腿，所述坐垫上方安装有靠背，且靠背后表面安装有固定座，所述固定座左侧表面安装有高度调节螺母，所述固定座上方安装有伸缩杆，且伸缩杆通过牵引绳与横杆连接，所述横杆通过连接杆与底座连接，所述连接杆表面套接有固定环，所述固定环左侧设置有挂环，且挂环通过连接环与固定带连接，所述固定带通过连接带与牵引带连接。

优选的，所述支腿共安装有四个，且四个支腿均匀对称安装在坐垫下方。

优选的，所述坐垫左侧上方安装有扶手。

优选的，所述连接带表面设置有调节卡扣。

优选的，所述固定环右侧设置有调节螺栓。

本发明中，通过安装有伸缩杆和高度调节螺母，可以利用高度调节螺母调节伸缩杆的高度，从而能够调节该颈椎牵引器的整体高度，使得适用人群更为的广泛，通过安装有固定环和调节螺栓，可以利用调节螺栓，调节固定环的高度，使得固定带和牵引带能够很好的起到固定和牵引的作用，也提高了适用的人群，使用范围更广，通过连接带表面设置有调节卡扣，可以利用调节卡扣调节连接带的长度，从而提高牵引带的牵引效果。

附图说明

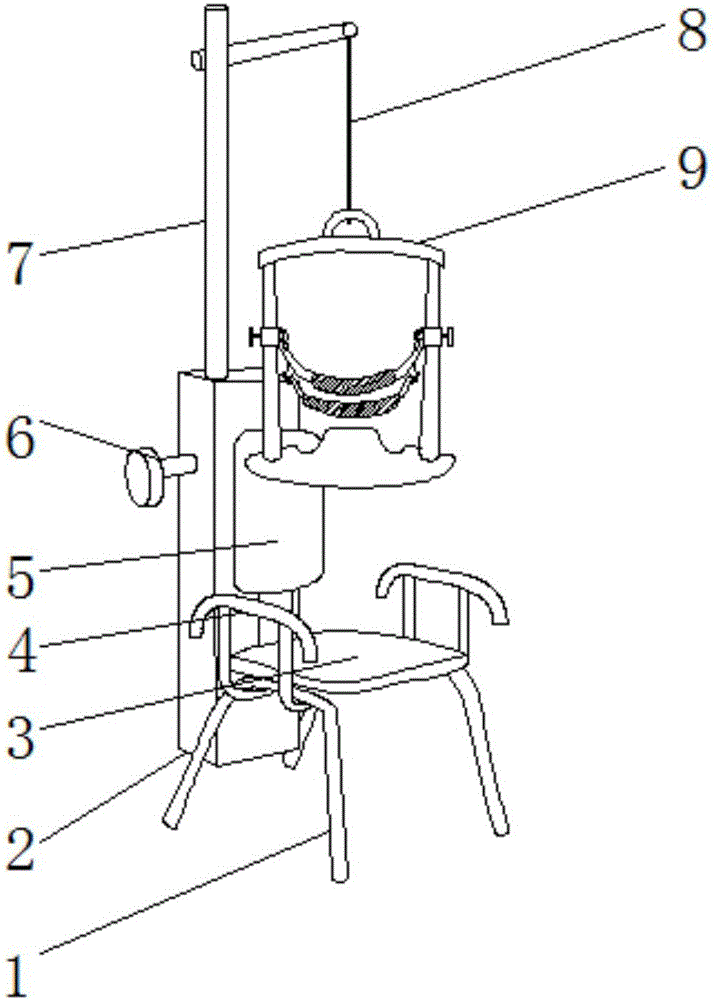

图1为本发明提出的一种骨科治疗用颈椎牵引器的结构示意图；

图2为本发明提出的一种骨科治疗用颈椎牵引器的牵引装置结构示意图。

图中：1，支腿、2，固定座、3，坐垫、4，扶手、5，靠背、6，高度调节螺母、7，伸缩杆、8，牵引绳、9，横杆、10，连接杆、11，固定环、12，调节螺栓、13，挂环、14，连接环、15，固定带、16，连接带、17，调节卡扣、18，牵引带、19，底座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种骨科治疗用颈椎牵引器，包括坐垫3、固定座2、横杆9、连接杆10、固定环11和固定带15，坐垫3下方安装有支腿1，坐垫3上方安装有靠背5，且靠背5后表面安装有固定座2，固定座2左侧表面安装有高度调节螺母6，固定座2上方安装有伸缩杆7，且伸缩杆7通过牵引绳8与横杆9连接，横杆9通过连接杆10与底座19连接，连接杆10共安装有两个，且两个连接杆10对称安装在横杆9下方，连接杆10表面套接有固定环11，固定环共安装有两个，且两个固定环11对称安装套接在连接杆10上，固定环11左侧设置有挂环13，且挂环13通过连接环14与固定带15连接，固定带15通过连接带16与牵引带18连接，支腿1共安装有四个，且四个支腿1均匀对称安装在坐垫3下方，坐垫3左侧上方安装有扶手4，扶手4共安装有两个，且两个扶手4对称安装在坐垫3上方，连接带16表面设置有调节卡扣17，固定环11右侧设置有调节螺栓12。

工作原理：当使用一种骨科治疗用颈椎牵引器时，首先使用人员坐在坐垫3上，利用高度调节螺母6调节好伸缩杆7的高度，然后利用调节螺栓12，调节好固定环11的高度，此时使用者就可以将下颚放置到固定带15上方，利用固定带15托住，此时再将牵引带18放置在固定带15前方，再通过调节卡扣17，调节好连接带16的长度，使得牵引带18能够很好的起到牵引的效果，整个装置完整运行。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
