一种可拆卸的担架的制作方法

本实用新型涉及医疗器械的技术领域，特别是一种可拆卸的担架的技术领域。

背景技术：

担架是急救工作中转移病人常用的专用工具，它的使用使病人能平稳、快速的运送到医院，因而在急救工作中，担架是必不可少的工具。目前使用的担架大多包括两撑杆、撑杆之间的帆布和分别设置于帆布两侧的固定套，固定套套设于撑杆上，这样的担架不能满足在紧急或野战的情况下作为简易急救台使用，且现有的担架两侧未设置阻挡物，转移病人过程中，病人容易从两侧滑落，病人在担架上时往往需要输液，只能通过医护人员用手提着输液袋(瓶)，这样很不方便，有的担架是一体的不可拆卸，不易帆布的清洗和维修，对于担架的使用质量有一定的影响。担架由于中间只设有帆布，因此容易使得担架下凹，有时候在夜间也需要抢救伤员，在可视条件差的情况下不易抢救病人。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种可拆卸的担架，能够使担架不易下凹，固定伤员，方便病人的输液，可拆卸结构方便了帆布的清洗和担架的维修，提高使用的质量，可帮助医护人员在可视条件差的环境下更好地行动，舒适度好，便于存放。

为实现上述目的，本实用新型提出了一种可拆卸的担架，包括支撑杆、帆布、固定带、输液杆夹、支撑板，所述支撑杆截面呈圆形，支撑杆两端设有手柄，支撑杆上设有若干接口槽，接口槽上设有自锁按钮，支撑杆左侧面设有螺纹孔，支撑杆上设有开关，支撑杆上设有照明灯，支撑杆右侧面设有若干方槽，所述帆布侧面设有若干接口套，接口套套接在支撑杆的圆周面，所述固定带两端设有插头，固定带的插头插入接口槽，所述输液杆夹侧面设有接连轴，连接轴上设有外螺纹，连接轴和螺纹孔螺纹连接，所述支撑板位于帆布的下方，支撑板两端设有接头，支撑板两端连接支撑杆。

作为优选，所述支撑杆内部设有电路装置，支撑板两端的接头和支撑杆上的方槽配合连接。

作为优选，所述两根支撑杆、一块帆布和若干支撑板组成担架的主体部分，帆布具有一定的弹性，帆布上设有若干透气孔，支撑杆圆周面设有保护套。

作为优选，所述接口槽的数量为2，两个接口槽在同一直线上，所述固定带具有一定弹性，固定带的长度可调节。

作为优选，所述输液杆夹的开口可以开合，输液杆夹的中心和连接轴的中心在同一直线上，支撑板的中心和接头的中心在同一直线上。

本实用新型的有益效果：本实用新型通过将支撑杆上设有照明灯，有利于医护人员在可视条件差的环境中行动自如；将支撑板设有帆布下方，支撑板两端和支撑杆连接，避免担架在承受较重的病人时下凹严重；在支撑杆两端设有手柄，更方便医护人员抬担架；将支撑杆上设有接口槽，固定带两端和接口槽连接，有利于病人在担架上得以固定，防止掉落避免二次伤害；在支撑杆侧面设有螺纹孔，输液杆夹和支撑杆螺纹连接，一方面方便拆装，另一方面有利于夹住输液杆方便病人的输液；固定带的长度可以调节，有利于满足不同体型的病人需要；在接口槽上设有自锁按钮，一来更好的固定病人，二来可以控制固定带的开合状态；将帆布上设有若干透气孔，有利于提高其透气性，增加了担架的舒适度；将帆布侧面设有接口套，接口套套接在支撑杆上，有利于担架的拆卸，方便对于帆布的清洗和担架的维修，提高了担架的使用质量；在支撑杆外周面设有保护套，有利于提高担架的使用寿命；固定带和帆布具有一定的弹性，使得担架对于病人来说有一定的舒适度。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种可拆卸的担架的结构示意图；

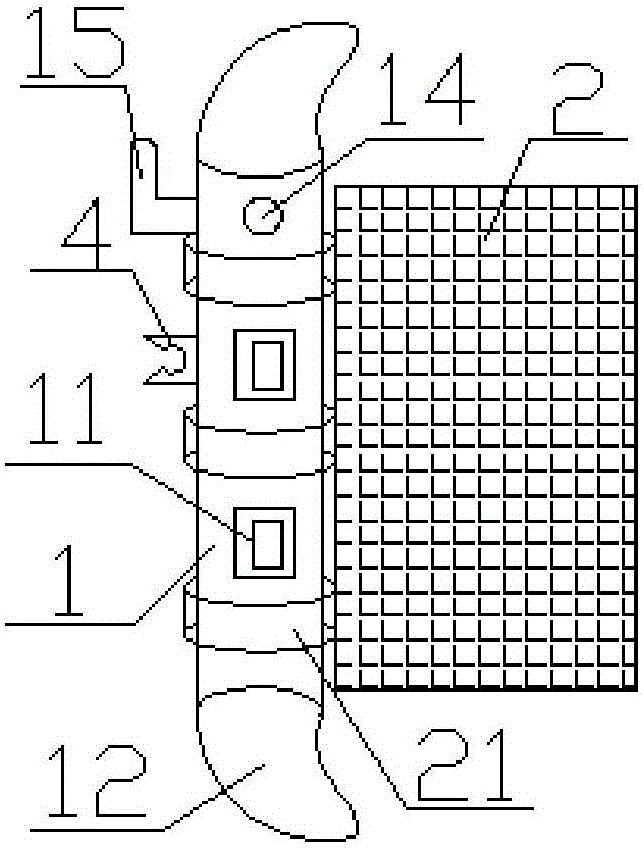

图2是本实用新型一种可拆卸的担架的局部示意图；

图3是本实用新型一种可拆卸的担架的支撑杆局部俯视图；

图4是本实用新型一种可拆卸的担架的输液杆夹主视图；

图5是本实用新型一种可拆卸的担架的输液杆夹左视图；

图6是本实用新型一种可拆卸的担架的输液杆夹俯视图；

图7是本实用新型一种可拆卸的担架的支撑板俯视图；

图8是本实用新型一种可拆卸的担架的支撑板左视图。

图中：1-支撑杆、2-帆布、3-固定带、4-输液杆夹、5-支撑板、11-接口槽、12-手柄、13-螺纹孔、14-开关、15-照明灯、16-方槽、21-接口套、41-连接轴、51-接头。

【具体实施方式】

参阅图1、图2、图3、图4、图5、图6、图7和图8，本实用新型一种可拆卸的担架，包括支撑杆1、帆布2、固定带3、输液杆夹4、支撑板5，所述支撑杆1截面呈圆形，支撑杆1两端设有手柄12，支撑杆1上设有若干接口槽11，接口槽上11设有自锁按钮，支撑杆1左侧面设有螺纹孔13，支撑杆1上设有开关14，支撑杆1上设有照明灯15，支撑杆1右侧面设有若干方槽16，所述帆布2侧面设有若干接口套21，接口套21套接在支撑杆1的圆周面，所述固定带3两端设有插头，固定带3的插头插入接口槽11，所述输液杆夹4侧面设有接连轴41，连接轴41上设有外螺纹，连接轴41和螺纹孔13螺纹连接，所述支撑板5位于帆布2的下方，支撑板5两端设有接头51，支撑板5两端连接支撑杆1，所述支撑杆1内部设有电路装置，支撑板5两端的接头51和支撑杆1上的方槽16配合连接，所述两根支撑杆1、一块帆布2和若干支撑板(5)组成担架的主体部分，帆布2具有一定的弹性，帆布2上设有若干透气孔，支撑杆1圆周面设有保护套，所述接口槽11的数量为2，两个接口槽11在同一直线上，所述固定带3具有一定弹性，固定带3的长度可调节，所述输液杆夹4的开口可以开合，输液杆夹4的中心和连接轴41的中心在同一直线上，支撑板5的中心和接头51的中心在同一直线上。

本实用新型工作过程：

本实用新型一种可拆卸的担架在工作过程中，将支撑杆1上设有照明灯15，有利于医护人员在可视条件差的环境中行动自如；将支撑板5设有帆布2下方，支撑板5两端和支撑杆1连接，避免担架在承受较重的病人时下凹严重；将支撑杆1上设有接口槽11，固定带3两端和接口槽11连接，有利于病人在担架上得以固定，防止掉落避免二次伤害；在支撑杆1侧面设有螺纹孔13，输液杆夹4和支撑杆1螺纹连接，一方面方便拆装，另一方面有利于夹住输液杆方便病人的输液；固定带3的长度可以调节，有利于满足不同体型的病人需要；在接口槽11上设有自锁按钮，一来更好的固定病人，二来可以控制固定带3的开合状态；将帆布2上设有若干透气孔，有利于提高其透气性，增加了担架的舒适度；将帆布2侧面设有接口套21，接口套21套接在支撑杆1上，有利于担架的拆卸，方便对于帆布2的清洗和担架的维修，提高了担架的使用质量；在支撑杆1外周面设有保护套，有利于提高担架的使用寿命；固定带3和帆布2具有一定的弹性，使得担架对于病人来说有一定的舒适度；担架的整体结构为可拆装结构，使用起来更加方便，闲置时占用空间小。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
