一种盆腔多重造影阴道标记物的制作方法

本实用新型涉及一种盆腔多重造影阴道标记物。

背景技术：

目前，在临床上盆腔多重造影使用的阴道标记物为浸钡棉团，方法为采用消毒纱布卷成长条，将长条纱布浸入硫酸钡溶液中浸透或者浸到钡粉中使纱布中挂满钡粉，再将浸有硫酸钡溶液或硫酸钡粉的纱布条用手术钳夹住直接置入阴道相关位置来实现标记作用。但是浸钡 面存在如下缺陷：1.不容易消毒，容易引发阴道内感染，给患者造成痛苦；2.操作繁琐，使患者产生抵触心理；3.容易团块，对阴道产生挤压，误导造影结果。

为了克服上述缺陷，CN201020111625.2公开了一种一次性阴道标记物， 包括有浸有硫酸钡溶液的纱布条，纱布条外包裹有塑料膜，塑料膜为椭圆形热压密封，再将塑料膜高温高压消毒后放置在包装袋内，包装袋四周热压真空密封，可以对塑料膜进行消毒。但是其仍然需要用手术钳放入阴道中，存在操作繁琐和容易团块的缺陷。

有鉴于此，需要发明一种使用方便、造影结果准确的盆腔多重造影阴道标记物。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种结构简单、使用方便、有利于真实反映解剖及生理结构的盆腔多重造影阴道标记物。

为了实现上述目的，本实用新型采取的技术方案如下：

一种盆腔多重造影阴道标记物，其包括两端封闭的管体和填充在所述管体内的造影剂。

作为本实用新型进一步的改进，所述造影剂为硫酸钡粉。

作为本实用新型进一步的改进，所述管体的材质为软性材质。

作为本实用新型进一步的改进，所述管体的一端设置有限位凸块。

作为本实用新型进一步的改进，所述限位凸块的横截面大于所述管体的横截面。

作为本实用新型进一步的改进，所述限位凸块的端部设置有拉环。

作为本实用新型进一步的改进，所述限位凸块、拉环和管体一体成型。

作为本实用新型进一步的改进，所述管体的长度为15-17cm，直径为0.8-1.0cm。

作为本实用新型进一步的改进，所述限位凸块长度为1.5-3cm。

与现有技术相比，本实用新型所取得的有益效果如下：

1.本实用新型所提供的阴道标记物结构简单，可以经批量生产。

2.本实用新型所提供的阴道标记物使用简单，可以在出厂前直接经过消毒处理，避免了临床上浸钡棉条的制作工序，并且克服了浸钡棉条不容易消毒的缺陷。

3.本实用新型所提供的阴道标记物可以被患者自行插入阴道内，增加了患者的顺应性，并且保护了患者的隐私。

4.本实用新型所述所提供的阴道标记物显影均匀，填充的钡粉质地均匀统一，克服了浸钡棉条浸钡不均匀而造成的显影程度不同的缺陷。

5.本实用新型所提供的阴道标记物，管体为软质材料制成，可以根据阴道的弯曲而自行弯曲，能够准确客观的标示阴道位置，更好的区分盆底的多重组织结构。

6.本实用新型在管体的末端设置限位凸块和拉环，方便患者手握和取出阴道标记物。

附图说明

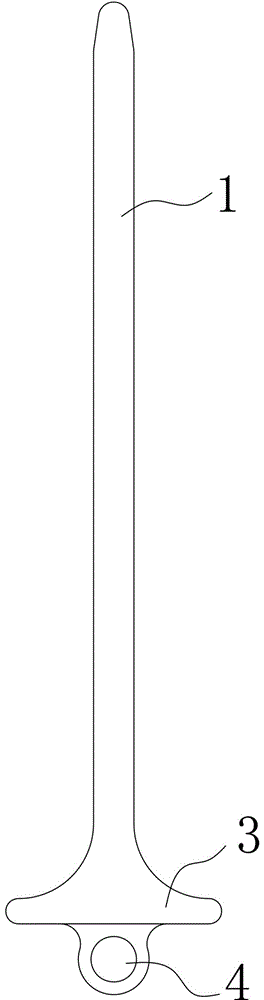

附图1为本实用新型的结构示意图；

附图2为本实用新型的剖视图；

在附图中：

1管体、2造影剂、3限位凸块、4拉环。

具体实施方式

以下结合附图1和2对本实用新型进行进一步详细的叙述。

如附图1和2所示，一种盆腔多重造影阴道标记物，其包括两端封闭的管体1和填充在所述管体1内的造影剂2，造影剂2为均质的硫酸钡粉，填充饱满，显影均匀。

为了方便放入及取出，在所述管体1的末端设置有限位凸块3，限位凸块的横截面大于管体的横截面，可以起到限位的作用，避免管体整体进入阴道内，同时也方便了患者的手握。限位凸块3上设置有拉环，方便患者拉出管体1。

本实用新型的限位凸块3、拉环4和管体1为一体成型，材质为软性材质，例如橡胶等材质，满足可以随着阴道的弯曲自行弯曲，不会对患者产生损伤，不会改变阴道的原有形态，真实反映患者自身情况。

为了较好的适用于临床检查，优选的管体1的长度为16cm，直径为0.8-1.0cm，限位凸块3长度为2cm，但是根据临床需要，可以对上述数值进行适应性修改，依然应当属于本申请发明构思框架之下。

本实用新型的使用方法如下：

在工厂出厂时，阴道标记物被消毒后，封装在包装袋中，临床使用时，患者可以自行打开包装袋取出标记物，采用舒适的体位，手握限位凸块将管体送入阴道内，造影时，可以根据管体的下移或挤压显示患者盆腔脏器或盆底结构的改变情况，检查完毕，手握拉环将标记物取出即可。

本实用新型对阴道标记物进行了规范化设计，便利了临床医生的工作，提高了检查结果准确率，增加了患者的依从性，避免了患者发生阴道感染，适合大规模推广和应用。

本领域技术人员应当理解，限位凸块和拉环是为了使本实用新型使用起来更加方便，即便仅仅包含一个管体和填充显影剂也可以达到本实用新型所要达到的目的，因此在管体和显影剂的结构基础上，本领域技术人员还可以对其结构进行进一步的改进，以更加适应于临床需求，但是均应当包含在本发明的精神框架之下。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
