一种医疗消毒灯的自动升降及无缝密封装置的制作方法

本实用新型涉及医疗设备领域，尤其是一种医疗消毒灯的自动升降及无缝密封装置。

背景技术：

目前公知的医院消毒方法有两种：第一种是通过化学物进行消毒，比如喷洒酒精、酚类消毒液、酸类消毒液等化学消毒；第二种是通过物理方法消毒，比如热力消毒、辐射消毒等。通过化学物进行消毒不仅留下大量的化学消毒物残留，使病菌产生抗药性，而且存在异味。通过物理方法消毒的热力消毒不仅成本高而且不容易控制，所以目前大多数使用辐射消毒。

但目前的辐射消毒无论人在时还是不在时都是在消毒状态的，所以消毒时要做一个消毒隔离区，这样不仅浪费医疗资源而且还给病人带来不必要的麻烦。辐射消毒又因为辐射是直线传播的导致一些地方或区域无法很好地消毒，会出现漏消毒的地方。

技术实现要素：

本实用新型提出一种医疗消毒灯的自动升降及无缝密封装置，克服了上述化学消毒的残留和异味，热力消毒不仅成本高而且不容易控制，传统的辐射消毒的消毒不均和不好控制的缺陷。

本实用新型的技术方案是这样实现的：一种医疗消毒灯的自动升降及无缝密封装置，包括壳体、电机、传动升降机构和密封机构，其特征在于：所述电机、传动升降机构和密封机构安装在壳体上；电机与传动升降机构连接，所述传动升降机构与密封机构连接；所述电机上设有齿轮，所述传动升降机构包括齿条、顶杆、滑动导轨和升降座；所述齿轮与齿条连接，所述齿条固定在壳体上，所述滑动导轨与升降座连接。

进一步，所述顶杆位于密封机构顶部，两端镶嵌到密封机构里面。

进一步，所述密封机构包括转动导向板、转动曲柄、灯孔盖板、转动连杆和翻转拉簧；所述转动连杆与顶杆连接，所述转动导向板固定在壳体上。

进一步，所述转动导向板与转动曲柄连接；所述转动曲柄的头部与转动连杆和转动导向板连接，转动曲柄的尾部与灯孔盖板连接；所述翻转拉簧分别与转动导向板和转动连杆连接。

进一步，所述转动导向板设有提供转动曲柄转动的弧形凹槽。

进一步，所述壳体上设有滑动导轨固定架，滑动导轨固定架固定在壳体上；所述滑动导轨与滑动导轨固定架连接。

进一步，所述升降座设有电机固定座和灯管固定架，所述电机固定在电机固定座上；所述灯管固定架位于升降座底部。

进一步，所述灯管固定架上设有消毒灯安装座，消毒灯安装座位于灯管固定架底部中间位置也位于灯孔盖板上部位置。

进一步，所述电机为爪极式永磁同步电机。

本实用新型的有益效果为：本实用新型的医疗消毒灯的自动升降及无缝密封装置设计简单科学，消毒灯无噪音自动升降，消毒灯消毒无异味；无缝密封能够使人在时隐藏在灯孔内消毒灯辐射不伤人，人离开时自动下降到合适位置消毒。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

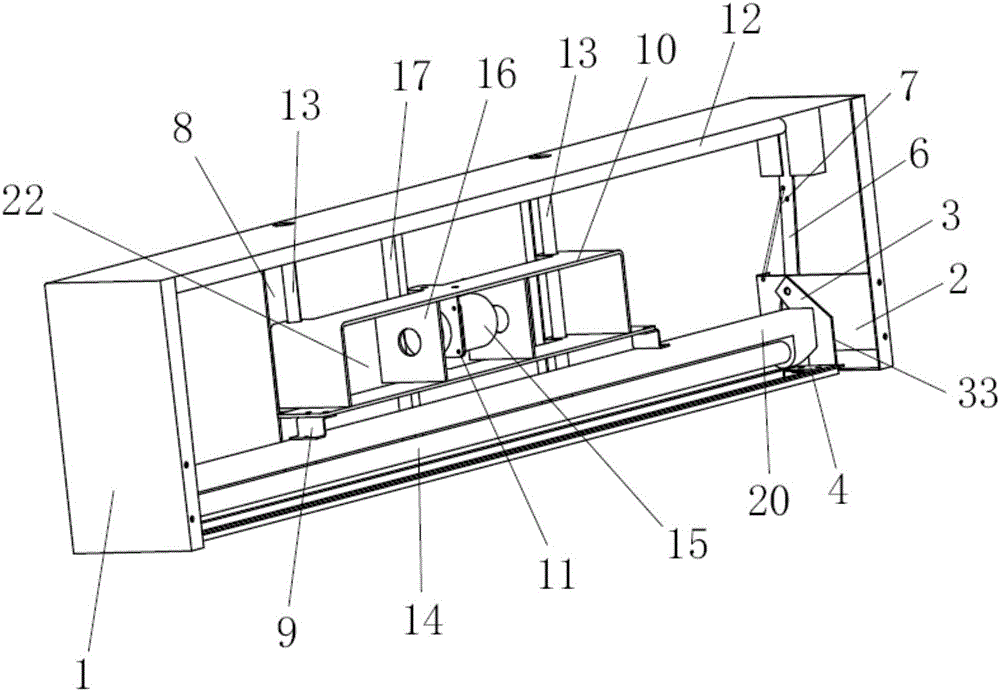

图1为本实用新型一种医疗消毒灯的自动升降及无缝密封装置一个示意图；

图2为图1所示医疗消毒灯的自动升降及无缝密封装置的侧面示意图；

图3为图1所示医疗消毒灯的自动升降及无缝密封装置上升示意图；

图4为图1所示医疗消毒灯的自动升降及无缝密封装置下降示意图；

附图中：1-壳体；2-转动导向板；3-转动曲柄；4-灯孔盖板；6-转动连杆；7-翻转拉簧；8-滑动导轨固定架；9-灯管固定架；10-升降座；11-电机固定座；12-顶杆；13-滑动导轨；14-消毒灯；15-电机；16-齿轮；17-齿条；20-消毒灯安装座；22-传动升降机构；33-密封机构。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、2、3和4所示，一种医疗消毒灯的自动升降及无缝密封装置，包括壳体1、电机15、传动升降机构22和密封机构33，电机15、传动升降机构22和密封机构33安装在壳体1上；电机15与传动升降机构22连接，传动升降机构22与密封机构33连接；电机15上设有齿轮16，所述传动升降机构22包括齿条17、顶杆12、滑动导轨13和升降座10；齿轮16与齿条17连接，齿条17固定在壳体1上，所述滑动导轨13与升降座10连接。

顶杆12位于密封机构33顶部，两端镶嵌到密封机构33里面。

密封机构33包括转动导向板2、转动曲柄3、灯孔盖板4、转动连杆6和翻转拉簧7；转动连杆6与顶杆12连接，转动导向板2固定在壳体1上。

转动导向板2与转动曲柄3连接；转动曲柄3的头部与转动连杆6和转动导向板2连接，转动曲柄3的尾部与灯孔盖板4连接；翻转拉簧7分别与转动导向板2和转动连杆6连接。

转动导向板2设有提供转动曲柄3转动的弧形槽

壳体1上设有滑动导轨固定架8，滑动导轨固定架8固定在壳体1上；所述滑动导轨13与滑动导轨固定架8连接。

升降座10设有电机固定座11和灯管固定架9，电机15固定在电机固定座11上；灯管固定架9位于升降座10底部。

灯管固定架9上设有消毒灯安装座20，消毒灯安装座20位于灯管固定架9底部中间位置也位于灯孔盖板4上部位置。

电机15为爪极式永磁同步电机。

电机15驱动齿轮16转动，电机15通过电机固定座11固定在升降座10上，齿条17固定在壳体1上，当电机15转动时，升降座10随着齿条17上下爬动，从而实现升降座10的上升下降。消毒灯14通过灯管固定架9固定在升降座10上实现升降。升降座10上升到顶着顶杆12，顶杆12与转动连杆6连接，驱动着转动曲柄3往上走，从而实现灯孔盖板4翻转复位并盖住灯孔。当下降时，转动连杆被翻转拉簧6往下拉，实现翻转转动曲柄3与灯孔盖板4翻转让开灯孔，消毒灯14下降。

实现人在时消毒灯14灯孔盖板4翻转隐藏并盖住灯孔。人走开进行消毒时，灯孔盖板4打开，消毒灯14下降到合适位置并打开电源进行消毒。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
