一种用于全腔镜食管癌手术的腹部操作拉钩的制作方法

文档序号:12080053阅读:498来源:国知局
一种用于全腔镜食管癌手术的腹部操作拉钩的制作方法与工艺

本实用新型涉及医疗器械技术领域,具体涉及一种用于全腔镜食管癌手术中的腹部操作拉钩。



背景技术:

拉钩,一种手术中的辅助工具,主要用于手术中拨开遮挡物,以方便手术操作。

随着胸外科手术的微创化发展,食管癌手术也能全腔镜下完成;但是全腔镜下食管癌腹部手术中,传统的拉钩无法发挥作用,一些翻、拨、挡、压的操作只能用一些诸如海绵钳等器械来进行,十分不便;而且由于全腔镜食管癌手术的腹部操作部位一般位置较深,操作较复杂;又由于胃的质量较大,厚度较大,而且胃外表面有浆膜层比较光滑,所以一般的海绵钳无法有效夹持以进行翻、拨、挡、压等操作;因此临床上需要一种能满足全腔镜食管癌手术腹部操作的拉钩。



技术实现要素:

为克服上有技术的缺陷,提供一种用于全腔镜食管癌手术的腹部操作拉钩,能在腔镜下从颈部切口进入纵膈的新型拉钩。

为实现上述目的,本实用新型采用如下之技术方案:

一种用于全腔镜食管癌手术的腹部操作拉钩,包括手柄、拉钩体和拉钩头部,手柄通过拉钩体与拉钩头部连接;所述拉钩头部为厚片状微弧状的拉钩头部,包括本体部和顶部,且本体部和顶部之间通过连接部连接,位于本体部、连接部和顶部的内侧面均设置有防滑部。

进一步,所述本体部为方形结构,且位于本体部下方设置有一向前延伸的缓坡,位于所述缓坡的底部与所述连接部连接;所述防滑部设置在缓坡的坡面上。

进一步,所述顶部的棱角处均采用圆角结构;所述连接部的剖面呈扇形结构,本体部与顶部分布在该扇形的两侧并与其连接。

进一步,所述手柄与所述拉钩体之间的夹角为钝角,其角度在100°~120°之间。

进一步,所述拉钩体为加长型杆状结构的拉钩体。

进一步,所述防滑部为点状或网状分布的防滑齿。

由于上述技术方案运用,本实用新型与现有技术相比具有下列优点:

本实用新型提供的一种用于全腔镜食管癌手术的腹部操作拉钩,具有较长的细杆,能满足全腔镜食管癌腹部手术纵深较大的要求;厚片状微弧状的拉钩头部既能提供拨、挡、压及牵拉的功能,对其他器械的操作的影响也降到了最低;头部内侧的点状(或网状)齿设计能防止打滑,更好的提供翻、拨、挡、压及牵拉功能。

附图说明

图1为本实用新型的主视示意图。

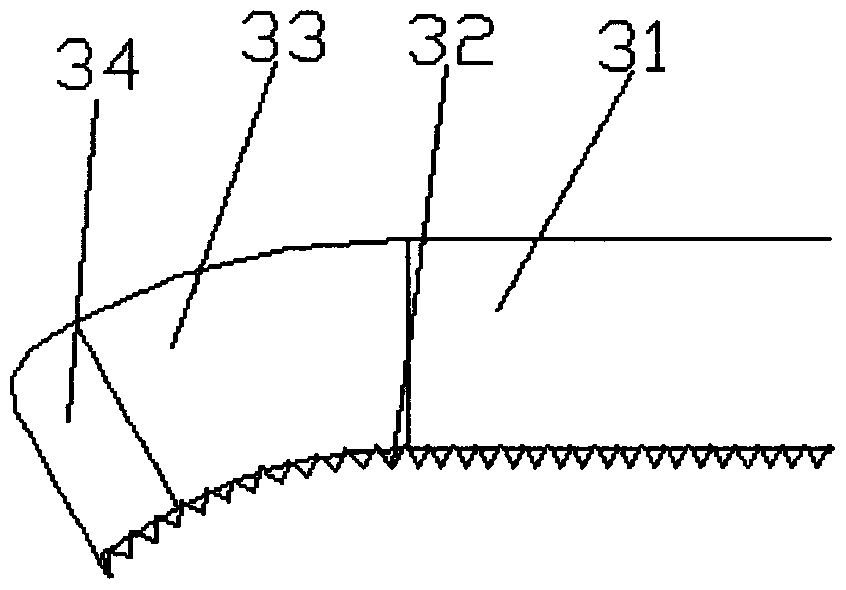

图2为图1中A的局部放大图。

图中:1.手柄;2.拉钩体;3.拉钩头部;31.本体部;32.防滑部;33.连接部;34.顶部。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述:

实施例:

结合图1和图2所示:一种用于全腔镜食管癌手术的腹部操作拉钩,包括手柄1、拉钩体2和拉钩头部3,手柄1通过拉钩体2与拉钩头部3连接。其中:所述手柄1上设置有防滑螺纹,且其与拉钩体2之间呈钝角分布,其角度范围在100°~120°之间;所述拉钩体2为加长型杆状结构,用来提供工作长度;所述拉钩头部3为厚片状微弧状,包括本体部31和顶部34,且本体部31和顶部34之间通过连接部33连接,位于本体部31、连接部33和顶部34的内侧面均设置有防滑部32。图2为针对拉钩头部3的局部放大图,在结合图1可以看出所述本体部31为方形结构,且位于本体部31下方设置有一向前延伸的缓坡,位于所述缓坡的底部与所述连接部33连接;所述防滑部32设置在缓坡的坡面上。进一步来说,所述顶部34的棱角处均采用圆角结构;所述连接部33的剖面呈扇形结构,本体部31与顶部34分布在该扇形的两侧并与其连接;所述防滑部32为点状或网状分布的防滑齿。

本实用新型中手柄为术者持钳进行手术操作的部位;拉钩体具有提供工作长度的功能;拉钩头部为提供拨、挡、压及牵拉等功能,其内侧为防止打滑设计为点状(或网状)齿。本技术方案涉及的拉钩具有较长的细杆,能满足全腔镜食管癌腹部手术纵深较大的要求;厚片状微弧状的拉钩头部既能提供拨、挡、压及牵拉的功能,对其他器械的操作的影响也降到了最低;头部内侧的点状(或网状)齿设计能防止打滑,更好的提供翻、拨、挡、压及牵拉功能。

上述实施例只为说明本实用新型的技术构思及特点,其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施,并不能以此限制本实用新型的保护范围。凡根据本实用新型所做的等效变化或修饰,都应该涵盖在本实用新型的保护范围之内。
