一种医学机用工具延长杆的制作方法

本实用新型涉及一种医学机用工具延长杆，属于医学用连接器具领域。

背景技术：

随着人们对自身的身体健康的越来越重视，牙科方面也发展及快。人们在牙齿缺损和损失后，通常会采用种植牙的方法修复牙齿，而在种植牙过程中，通常需要用到机用种植体扳手、起子等，在种植过程中有时会因为这些器械长度不够，而导致手术无法进行或者种植过程复杂化。而在常用的种植牙外科专用工具包中，缺少这些特殊尺寸的工具，所以给种植牙手术带来不便。

技术实现要素：

本实用新型提供一种医学机用工具延长杆，可以增加工具的使用范围，降低工具成本，减少患者的负担，使手术更加顺利方便的进行。

本实用新型解决其技术问题所采用的技术方案是：

一种医学机用工具延长杆，用于在医用机用工具长度不够的情况下延长长度，方便进行种植牙手术，包括机用手柄、装配杆，机用手柄设置在装配杆的顶端，所述装配杆内部开设中央槽孔，贯穿装配杆内部，装配杆的一侧开设有卡槽，所述卡槽的中轴线与水平线之间呈锐角夹角设置；

作为本实用新型的进一步优选，所述卡槽的中轴线与水平线之间呈4°夹角设置；

作为本实用新型的进一步优选，卡槽内部采用扁丝结构，用于与医用机用工具的柄部连接。

通过以上技术方案，相对于现有技术，本实用新型具有以下有益效果：

本实用新型通过卡槽的中轴线与水平线之间呈锐角夹角设置，在内表面形有一定斜度的突起，使机用工具更加稳固的固定在延长杆中。

本实用新型通过延长杆使得医用机用工具，如机用起子、机用种植扳手等，操作更加方便灵活，避免了因工具长度不足给医患带来的困扰。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的优选实施例的整体结构示意图；

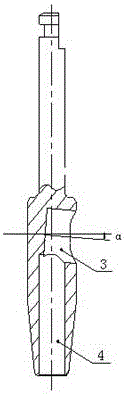

图2是本实用新型的优选实施例的截面示意图。

图中：1为机用手柄，

2为装配杆，

3为卡槽，

4为中央槽孔。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1-图2所示，本实用新型提供一种医学机用工具延长杆，用于在医用机用工具长度不够的情况下延长长度，方便进行种植牙手术，包括机用手柄1、装配杆2，机用手柄1设置在装配杆2的顶端，所述装配杆2内部开设中央槽孔4，贯穿装配杆2内部，装配杆2的一侧开设有卡槽3，所述卡槽3的中轴线与水平线之间呈锐角夹角设置；

作为本实用新型的进一步优选，所述卡槽3的中轴线与水平线之间呈4°夹角设置，即图2中的α夹角；

作为本实用新型的进一步优选，卡槽3内部采用扁丝结构，用于与医用机用工具的柄部连接。

本实用新型通过卡槽3的中轴线与水平线之间呈锐角夹角设置，在内表面形有一定斜度的突起，使机用工具更加稳固的固定在延长杆中。

本实用新型通过延长杆使得医用机用工具，如机用起子、机用种植扳手等，操作更加方便灵活，避免了因工具长度不足给医患带来的困扰。

本实用新型的工作原理是：装配杆2的一侧开设有卡槽3，卡槽3向下倾斜，与延长杆中央槽孔4相通，在内表面设有扁丝结构，所述的扁丝结构即在延长杆中央槽孔4的内表面形成有一定斜度的突起，增加医用机用工具与延长杆的摩擦。医用机用工具尾部均为扁丝结构，通过卡槽3连接在延长杆中。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语（包括技术术语和科学术语）具有与本申请所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

本申请中所述的“和/或”的含义指的是各自单独存在或两者同时存在的情况均包括在内。

本申请中所述的“连接”的含义可以是部件之间的直接连接也可以是部件间通过其它部件的间接连接。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
