硬式内镜器械清洗烘干一体装置的制作方法

本实用新型涉及医疗器械清洗烘干设备领域，具体为一种硬式内镜器械清洗烘干一体装置。

背景技术：

硬式内镜作为一种侵入性，微创性的诊治工具己广泛应用于临床,但由于其结构复杂，材质多数不耐高温，易腐蚀，给使用后内镜的清洗，消毒，灭菌带来困难，内镜引起的感染逐渐受到人们的关注，据相关报道：内窥镜和手术器械的清洗,消毒不充分同时跻身于2014年《10大患者安全问题》和《10大医疗技术危害》中，2015年美国医疗机构关注的患者十大安全问题之一仍为器械消毒，该问题已经连续6年成为十大医疗技术危害之一。

目前硬式内镜器械清洗消毒所使用的腔镜架为仅利用上层几个垂直接头，对接口数量仅有 25-35 个，只能装载一套硬式内镜器械，部分器械仅能平放，不利于器械清洗后的干燥。而且器械价格十分昂贵，数量有限，已无法满足各医院对大量硬式内镜器械进行机器清洗消毒的需求，同时清洗烘干过的硬式内镜器械无法很好的进行干燥，尤其是一些管腔类的器械，导致器械干燥不充分，不利于器械的消毒及其存放，且存在二次污染的可能。

因此，提供一种可以实现对硬式内镜器械进行清洗、烘干，且清洗烘干效果显著，并且结构简单，操作方便，价格低廉的装置，已经是一个值得研究的问题。

技术实现要素：

为了克服上述现有技术中的不足，本实用新型提供了一种结构简单，操作方便，重复利用现有的清洗装置进行简单改良，是硬式内镜器械清洗烘干一体装置。

本实用新型的目的是这样实现的：

硬式内镜器械清洗烘干一体装置，包括由纵向支撑杆2，以及与纵向支撑杆2两端垂直连接的上横向支撑杆3和下横向支撑杆1组成的硬式内镜器械盛放框，在硬式内镜器械盛放框的一侧面上设置有喷头固定板7，喷头固定板7上设置有一排通过第一管道5连接高压水源的喷头6，所述的第一管道5的一端设置有喷头6，另一端设置有活动连接高压水源阀或高压热气连接阀的连接阀头4，连接阀头4上设置有耐高压高压密封垫；

所述的连接阀头4为公连接阀头，连接阀头4连接设置在高压热气输送管8一端的母连接阀，高压热气输送管8的另一端连接高压热气源泵10；所述的高压热气输送管8上设置有热气控制开关9；

所述的硬式内镜器械盛放框为一层或多层叠放设置；

所述的喷头6为多个并列设置的单向喷头；

所述的喷头6为多排交错设置在喷头固定板7上；

所述的喷头6的头部为上下摆动或单一方向固定；

所述的喷头6上设置有塑料帽套；

所述的喷头6的从头部向与喷头固定板7连接端直径逐渐增大；

所述的硬式内镜器械盛放框的底部设置有不锈钢金属网。

积极有益效果：本实用新型结构简单，操作使用方便，能够利用简单的结构装置，将经过现有的硬式内镜器械清洗烘干机处理过，但尚未完全烘干的器械，放置在该装置中，该装置通过将原有的高压水源连接阀与高压热风阀头连接，将高压热气源泵内的高压热风经原有的高压水输送管和喷头喷向未彻底烘干的硬式内镜器械，能够实现烘干设备的快速连接和分离，且烘干效果明显，改造成本低廉，便于普及推广。

附图说明

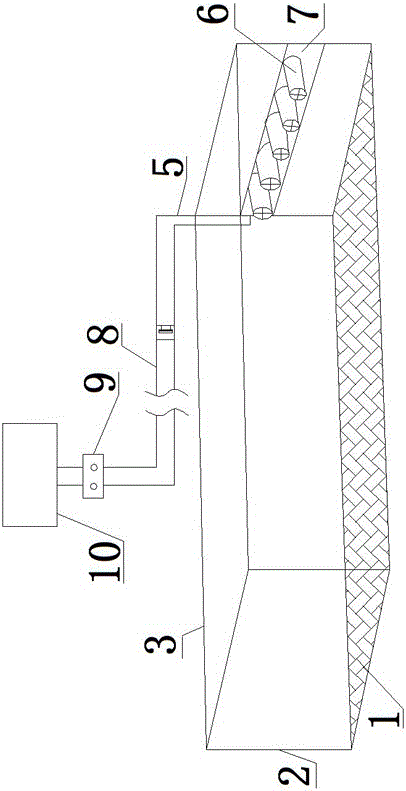

图1为本实用新型的结构示意图一；

图2为本实用新型的结构示意图二；

图3为本实用新型的结构示意图三；

图中为：下横向支撑杆1、纵向支撑杆2、上横向支撑杆3、连接阀头4、第一管道5、喷头6、喷头固定板7、高压热气输送管8、热气控制开关9、高压热气源泵10。

具体实施方式

下面结合附图，对本实用新型做进一步的说明：

如图1所示，硬式内镜器械清洗烘干一体装置，包括由纵向支撑杆2，以及与纵向支撑杆2两端垂直连接的上横向支撑杆3和下横向支撑杆1组成的硬式内镜器械盛放框，在硬式内镜器械盛放框的一侧面上设置有喷头固定板7，喷头固定板7上设置有一排通过第一管道5连接高压水源的喷头6，所述的第一管道5的一端设置有喷头6，另一端设置有活动连接高压水源阀或高压热气连接阀的连接阀头4，连接阀头4上设置有耐高压高压密封垫；

如图2所示，所述的连接阀头4为公连接阀头，连接阀头4连接设置在高压热气输送管8一端的母连接阀，高压热气输送管8的另一端连接高压热气源泵10；所述的高压热气输送管8上设置有热气控制开关9；

如图3所示，所述的硬式内镜器械盛放框为一层或多层叠放设置；

所述的喷头6为多个并列设置的单向喷头；

所述的喷头6为多排交错设置在喷头固定板7上；

所述的喷头6的头部为上下摆动或单一方向固定；

所述的喷头6上设置有塑料帽套，用于对喷头端的喷头进行防尘保护；

所述的喷头6的从头部向与喷头固定板7连接端直径逐渐增大，可以在高压下，随着直径向喷口端逐渐缩小而增加喷出去的热气或水的冲击力；

所述的硬式内镜器械盛放框的底部设置有不锈钢金属网。

使用时，将连接高压水阀的连接阀头4拆除与设置在压热气输送管8一端的母连接阀连接，然后将为烘干的硬式内镜器械放置在硬式内镜器械盛放框内，启动高压热气源泵10，并打开热气控制开关9，高压热气经高压热气输送管8、连接阀头4进入第一管道5内，最后经喷头6吹向未彻底烘干的硬式内镜器械。

本实用新型结构简单，操作使用方便，能够利用简单的结构装置，将经过现有的硬式内镜器械清洗烘干机处理过，但尚未完全烘干的器械，放置在该装置中，该装置通过将原有的高压水源连接阀与高压热风阀头连接，将高压热气源泵内的高压热风经原有的高压水输送管和喷头喷向未彻底烘干的硬式内镜器械，能够实现烘干设备的快速连接和分离，且烘干效果明显，改造成本低廉，便于普及推广。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
